Slot-die coating pour MedTech et pharma : un procédé clé pour les couches minces fonctionnelles
Explorez les avantages du slot-die coating pour les dispositifs médicaux et pharmaceutiques : uniformité, protection des bio-matériaux et conformité process.
Le slot-die coating pour les dispositifs MedTech et pharma répond aux exigences croissantes de dépôt de couches minces fonctionnelles dans les systèmes médicaux et pharmaceutiques de nouvelle génération. Cette technologie permet d’obtenir des couches uniformes, répétables et évolutives, depuis la phase de découverte initiale jusqu’à la production pilote, tout en limitant les pertes matière et en protégeant les composants biologiques sensibles.
Le procédé assure un contrôle précis, piloté par recette, des empilements multicouches complexes, garantissant une traçabilité complète du process ainsi que la constance de performance requise pour la validation clinique et l’approbation de mise sur le marché.
En un coup d’œil
Dépôt de précision
Permet un dépôt pré-dosé et contrôlé, du nanomètre au micromètre, sur substrats souples comme rigides.
Protection des bio-matériaux
Le séchage progressif à basse température et le flux confiné limitent la dénaturation des enzymes et anticorps sensibles.
Efficacité matière
Réduit les pertes d’encres coûteuses chargées en catalyseur ou en principe actif grâce à un dépôt fermé et haute précision.
Répétabilité validée
Prend en charge des cycles pilotés par recette avec journaux automatiques pour répondre aux exigences d’audit et de conformité multi-sites.
Maîtrise des géométries avancées
Permet un contrôle net des bords et le stripe coating pour couvrir des microstructures sans obstruer les canaux ni déborder sur les arêtes.
Infrastructure évolutive
Fait le lien entre essais à l’échelle laboratoire et production roll-to-roll, avec compatibilité salle blanche et glovebox.
Pourquoi le slot-die coating est important en MedTech et pharma
Les systèmes médicaux et pharmaceutiques de nouvelle génération s’appuient de plus en plus sur des couches minces haute performance pour le diagnostic, l’administration de médicaments et le suivi des patients. Le slot-die coating permet de déposer des couches uniformes, répétables et évolutives, depuis la phase de découverte initiale jusqu’à la production pilote, tout en minimisant les pertes de matière et en protégeant les composants biologiques sensibles.
Le procédé fournit un contrôle précis, piloté par recette, des empilements multicouches complexes, garantissant une traçabilité complète du process ainsi que la constance de performance requise pour la validation clinique et l’approbation du marché.
Défis typiques de dépôt
Mettre sur le marché un nouveau dispositif médical ou un nouveau produit pharmaceutique implique de franchir de nombreuses étapes de validation et de relever plusieurs défis techniques. De la protection de la bioactivité des molécules sensibles jusqu’à l’adhésion de chaque couche sur des surfaces inertes, le procédé de dépôt joue un rôle central dans les performances du dispositif.
Uniformité et reproductibilité
Les variations de grammage entraînent une dérive du signal, des erreurs de dose et une instabilité des flux dans les micro-canaux ; la constance est indispensable pour respecter les spécifications du dispositif et réussir la validation.
Matériaux biologiques sensibles
La chaleur, le solvant ou le cisaillement peuvent dénaturer les enzymes et les anticorps, ce qui dégrade les performances ; la préservation de la bioactivité est essentielle au bon fonctionnement du dispositif.
Conformité
Sans recettes maîtrisées ni enregistrements associés, les procédés échouent aux audits et ne peuvent pas être validés, bloquant ainsi la validation clinique et l’accès au marché.
Compatibilité substrat
Les surfaces à faible énergie ou inertes provoquent des phénomènes de beading et une adhésion insuffisante qui ne résiste pas à la manipulation ou à la stérilisation ; les interfaces doivent être conçues pour durer.
Contamination de surface
Les particules et la biocontamination provoquent des faux résultats et des défaillances de dispositifs ; la maîtrise de la contamination est obligatoire pour la conformité en salle blanche.
Géométries complexes
Un mauvais contrôle des bords provoque le débordement ou l’obstruction de canaux, de vias et d’arêtes, compromettant la précision et la fonction ; la couverture doit éviter toute surépaisseur.
Quelles couches déposer avec le slot-die coating
Les architectures de dispositifs varient selon l’application médicale ou pharmaceutique visée, mais le slot-die coating constitue la méthode principale pour produire des films fonctionnels nécessitant un dépôt précis, pré-dosé et compatible avec les traitements biocompatibles. Dans les schémas ci-dessous, les couches colorées délimitées par des pointillés — comme les couches bio fonctionnelles, les matrices chargées en médicament et les revêtements hydrophiles — sont compatibles avec le slot-die coating ; les autres correspondent généralement à des substrats médicaux spécialisés ou à des liners de protection. Les épaisseurs cibles sont ajustées avec précision via la rhéologie de l’encre, la vitesse de pompe et la température de séchage afin d’assurer performances et sécurité.

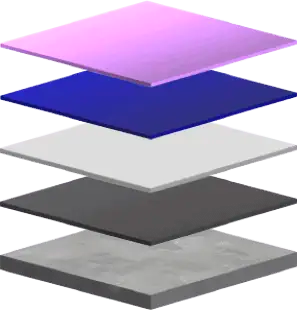

Biosenseurs
(électrochimiques / wearables)

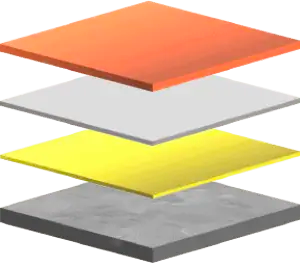

Surfaces antimicrobiennes
(cathéters, implants, pansements)

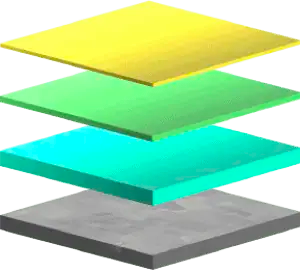

Films d’administration de médicaments
(transdermiques/oraux/biorésorbables)

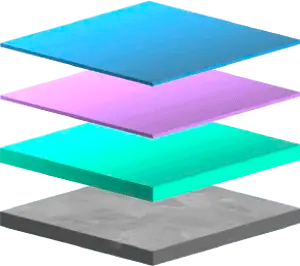

Lab-on-a-chip / microfluidique
(diagnostic POC, cartouches PCR, immunoessais)
Avantages du slot-die coating en MedTech et pharma
Le slot-die coating apporte une réponse robuste et conçue pour les défis les plus exigeants de la fabrication médicale et pharmaceutique. En remplaçant les méthodes manuelles et peu fiables par une précision pilotée par logiciel, les systèmes FOM assurent la fiabilité du process et son potentiel d’upscaling pour l’ensemble des dispositifs.
Dosage pré-métré stable
Le réglage du débit, de la vitesse et de l’entrefer maintient un grammage stable sur petites pièces et canaux, éliminant les dérives de signal et les erreurs de dosage.
Protection des bio-couches sensibles
Le séchage progressif à basse température et le flux confiné protègent les enzymes et les anticorps contre la dénaturation pendant le procédé.
Traçabilité prête pour audit
Les cycles verrouillés par recette, avec journaux automatiques, prennent en charge une validation complète et des résultats répétables sur des sites mondiaux de recherche et de production.
Adhésion de surface renforcée
Le contrôle fin de l’entrefer et les options de primer/interlayer améliorent l’adhésion sur des surfaces à faible énergie ou inertes comme le TPU, le silicone et l’acier inoxydable.
Confinement compatible salle blanche
Un procédé fermé, à faible overspray, prend en charge les pratiques de salle blanche et réduit significativement le risque de contamination de surface.
Contrôle net des bords et des géométries
Le stripe coating et le band coating avec contrôle net des bords couvrent les microstructures sans déborder ni obstruer les canaux et vias délicats.
Cas concret : standardisation d’un dépôt biosenseur haute précision pour un acteur mondial de la health tech
Un programme de biosenseurs nécessitait des films fonctionnels ultra-uniformes, sub-microniques, sur substrats souples, avec une forte reproductibilité entre plusieurs sites. Les méthodes manuelles (spin, screen) ne permettaient pas de maintenir le grammage ni la qualité des bords. L’équipe a déployé plusieurs sheet coaters FOM alphaSC avec têtes slot-die sur mesure, jeux de shims adaptés et enceintes FOM pour un usage en salle blanche. Avec le logiciel FOM Tensor et ses paramètres pilotés par recette, elle a conduit rapidement des essais sur l’épaisseur humide/sèche, le comportement de mouillage et la géométrie des stripes — sans reconfiguration matérielle répétée. Cette configuration standardisée a permis d’obtenir des films constants d’un lot à l’autre et d’un site à l’autre, de traiter différentes encres biosenseurs et de maintenir un procédé entièrement confiné.
Ce qui a été déployé
Résultats en un coup d’œil
