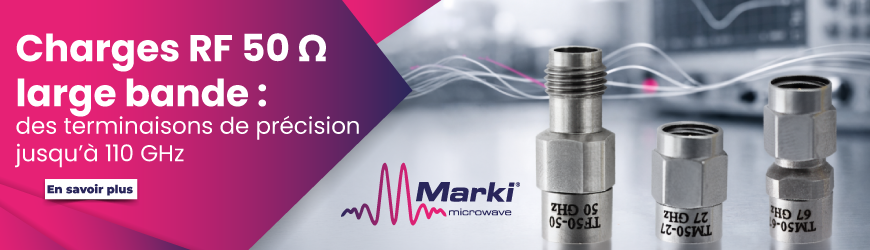

Charges RF 50 Ω large bande TM50 / TF50 : des terminaisons de précision jusqu’à 110 GHz

En hyperfréquences, la qualité d’une terminaison RF influence directement la fiabilité du banc, le niveau de réflexion et la cohérence des mesures. Avec les séries TM50 et TF50, Marki Microwave propose des charges RF 50 Ω connectorisées conçues pour les environnements de test et de caractérisation, avec une couverture de DC à 110 GHz selon les modèles.

Disponibles en versions mâles et femelles, et déclinées en SMA, 2.92 mm, 2.4 mm, 1.85 mm et 1.0 mm, elles répondent aux besoins des laboratoires et équipes RF qui recherchent une solution large bande, précise et cohérente du micro-onde au mmWave.

En un coup d’œil

Pourquoi la terminaison RF reste un composant critique sur un banc hyperfréquence

Dans une chaîne de mesure RF, la terminaison conditionne directement le comportement des ports inutilisés, des sorties de coupleurs, des réseaux de distribution, des montages de calibration et des architectures de test multi-voies. Une charge insuffisamment adaptée peut dégrader le niveau de réflexion global, perturber la stabilité du banc et introduire des écarts qui deviennent particulièrement sensibles à mesure que la fréquence augmente.

Les séries TM50 / TF50 ont précisément été conçues pour répondre à cette problématique, avec une approche large bande qui permet de conserver une terminaison 50 Ω cohérente sur des plages fréquentielles très étendues, depuis les usages micro-ondes classiques jusqu’aux besoins mmWave.

Une structure de gamme simple et efficace

La famille se décompose en deux branches clairement identifiées :

• TM50 : versions mâles
• TF50 : versions femelles

Cette logique facilite le choix de la référence en fonction de l’interface du banc, tout en maintenant une cohérence de performances au sein de la gamme. Les modèles sont ensuite déclinés selon la bande maximale et la connectique associée :

Des performances d’adaptation pensées pour la mesure

L’intérêt technique principal de ces séries réside dans leur capacité à combiner une bande passante très large avec un niveau d’adaptation élevé. Selon les modèles, les performances annoncées atteignent :

• 32 dB de return loss à 27 GHz
• 38 dB à 40 GHz pour certaines références
• 30 à 31 dB à 50 GHz selon version
• 36 dB à 67 GHz
• 20 dB à 110 GHz pour les modèles mmWave

Ces niveaux sont particulièrement intéressants dans une logique de caractérisation précise, car ils contribuent à limiter les réflexions indésirables sur les ports terminés. En pratique, cela signifie une meilleure cohérence de mesure sur les bancs de test, qu’il s’agisse d’analyses sur VNA, de validations de composants passifs, d’essais sur sous-ensembles RF ou de configurations de calibration.

Quelle référence selon votre niveau de fréquence

Une puissance cohérente avec un usage instrumentation

La série est indiquée avec une puissance admissible pouvant aller jusqu’à 1 W selon le modèle, avec certaines variantes présentant des valeurs spécifiques. Ce positionnement confirme l’orientation de la gamme : il s’agit de terminaisons de précision pour bancs de mesure et environnements de test, et non de charges destinées à dissiper des puissances élevées.

Cela en fait une solution particulièrement adaptée pour les ports inutilisés, les sorties de coupleurs ou diviseurs, les interfaces de caractérisation composants, les procédures de calibration et les chaînes de validation hyperfréquence.

Focus sur les modèles 110 GHz

Les modèles 110 GHz constituent la partie la plus avancée de la gamme. Ils sont destinés aux environnements mmWave où la répétabilité, la qualité mécanique et la stabilité électromagnétique prennent une importance majeure. Dans ces applications, la terminaison n’est plus un simple accessoire de banc : elle devient un élément à part entière de la chaîne de précision.

Applications typiques des séries TM50 / TF50

Pourquoi cette gamme est particulièrement intéressante

Les séries TM50 / TF50 présentent un intérêt clair pour les équipes qui veulent standardiser leurs accessoires de terminaison sur plusieurs niveaux de fréquence, sans multiplier les technologies ou les logiques de choix. La progression de gamme est lisible, les connectiques sont cohérentes avec les bandes visées et le positionnement reste résolument orienté test, instrumentation et hyperfréquences.

Pour un laboratoire, cela signifie la possibilité de sélectionner une terminaison réellement alignée avec le niveau d’exigence du banc : solution SMA pour le micro-onde courant, version 2.92 mm pour un excellent compromis, références 1.85 mm et 1.0 mm pour les environnements où la bande passante et la précision à très haute fréquence deviennent déterminantes.

En résumé

Avec les séries TM50 / TF50, Marki Microwave propose une famille de charges RF 50 Ω large bande conçue pour accompagner les besoins des bancs micro-ondes et millimétriques modernes. Leur couverture jusqu’à 110 GHz, leur logique de déclinaison mâle / femelle, leur adaptation soignée et leur orientation instrumentation en font des composants particulièrement pertinents pour sécuriser la qualité des mesures sur toute la chaîne RF.

Pour les équipes qui travaillent en caractérisation, validation, calibration ou R&D hyperfréquences, ces terminaisons constituent une solution technique cohérente pour conserver une adaptation maîtrisée, du laboratoire RF standard jusqu’aux applications mmWave les plus avancées.
