Mesures CEM, limites d’exposition, recommandations fabricant et surveillance personnelle : les étapes clés pour gérer le risque lié aux dispositifs implantables comme les pacemakers.
Les champs électromagnétiques sont présents dans de nombreux environnements, des installations industrielles aux infrastructures du quotidien. Pour les personnes porteuses de dispositifs médicaux implantables actifs, comme les pacemakers, l’exposition à ces champs nécessite une évaluation rigoureuse.
L’évaluation du risque CEM pour les utilisateurs de dispositifs médicaux implantables actifs consiste à identifier les situations d’interférence potentielle et à appliquer des procédures d’évaluation adaptées. Elle nécessite une instrumentation capable de couvrir les environnements d’exposition aux champs statiques, aux basses fréquences et aux radiofréquences.

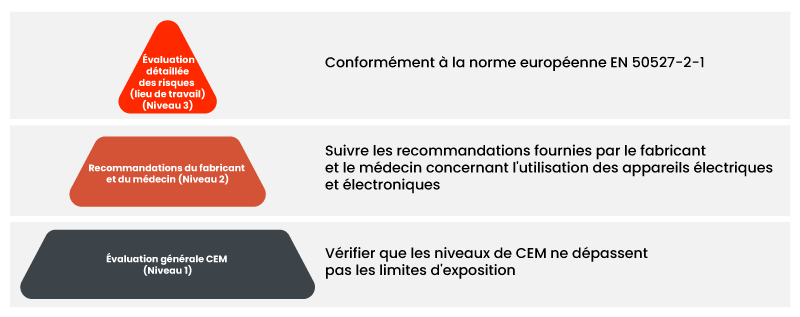

Cette approche structurée repose sur trois niveaux d’évaluation du risque. Elle permet d’analyser l’exposition électromagnétique, d’interpréter les limites applicables et de mettre en place des mesures pratiques afin de réduire les risques potentiels d’interférence.

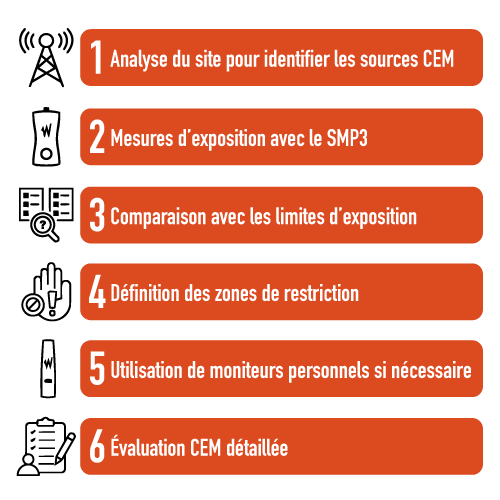

En un coup d’œil
Évaluer l’environnement CEM
Identifier les sources de champs électromagnétiques, leurs fréquences, leur type de champ et leurs conditions de fonctionnement.
Mesurer l’exposition
Utiliser une instrumentation portable adaptée aux champs statiques, aux basses fréquences et aux radiofréquences.
Comparer aux limites
Mettre les niveaux mesurés en regard des limites d’exposition et des seuils spécifiques aux dispositifs implantés.
Adapter l’analyse à l’utilisateur
Tenir compte des recommandations du fabricant, du médecin, du type de dispositif et de la situation individuelle.
Définir des zones de restriction
Mettre en place un balisage ou une signalisation lorsque les niveaux mesurés l’exigent.
Approfondir si nécessaire
Réaliser une évaluation détaillée lorsque l’environnement est complexe ou que l’incertitude demeure.
Le premier niveau d’évaluation du risque CEM consiste à évaluer l’exposition aux champs électromagnétiques dans un environnement donné. Cette première étape concerne toutes les personnes exposées, et pas uniquement les utilisateurs de dispositifs médicaux implantables actifs.
L’analyse commence par une étude du site. Elle consiste à identifier toutes les sources de champs électromagnétiques et à comprendre leurs caractéristiques : plage de fréquence, type de champ et conditions de fonctionnement. Elle prend également en compte la proximité avec les sources et la durée d’exposition.
Une fois l’environnement défini, des mesures sont réalisées avec une instrumentation appropriée. Un mesureur CEM portable, comme le SMP3 de Wavecontrol, est généralement utilisé pour évaluer les niveaux de champ dans des environnements d’exposition aux champs statiques, aux basses fréquences et aux radiofréquences, avec différentes sondes adaptées à l’application.
Les mesures doivent être effectuées dans des conditions normales de fonctionnement, mais aussi en tenant compte des scénarios les plus défavorables, par exemple lorsque les équipements fonctionnent à puissance maximale.
Les niveaux d’exposition obtenus sont ensuite comparés aux limites de référence. Celles-ci peuvent inclure les limites applicables au public général et les seuils liés aux dispositifs. Même si la comparaison avec les limites applicables au public général constitue une méthode de référence courante pour les pacemakers, il est important de noter que le respect de ces limites ne garantit pas nécessairement la sécurité des utilisateurs de dispositifs médicaux implantés.
Les limites CEM générales sont conçues pour prévenir les effets biologiques chez l’être humain, mais pas nécessairement pour garantir la compatibilité électromagnétique avec les dispositifs implantés. Des interférences peuvent donc encore se produire sous ces limites.
Les actions pratiques à ce niveau comprennent :
Ce premier niveau fournit une compréhension de base de l’exposition et soutient les premières décisions de gestion du risque.
Besoin d’évaluer un environnement CEM ?
Les spécialistes ES France peuvent vous accompagner dans l’identification des instruments de mesure et des solutions Wavecontrol adaptés à vos besoins.
Le deuxième niveau d’évaluation du risque introduit des considérations spécifiques au dispositif. Les dispositifs médicaux implantables actifs sont configurés selon les besoins médicaux individuels, ce qui signifie que leur réponse aux champs électromagnétiques peut varier d’un utilisateur à l’autre.
Les fabricants fournissent des recommandations sur le comportement des dispositifs en présence de champs électromagnétiques. Ces informations peuvent inclure des distances de sécurité recommandées par rapport à certains types d’équipements, ainsi que des indications sur les environnements ou les appareils susceptibles de provoquer des interférences.
Dans certains cas, les fabricants définissent également des seuils plus restrictifs que les limites générales d’exposition.
Le médecin joue également un rôle clé dans cette gestion du risque. Il prend en compte :
Sur la base de ces informations, le médecin peut recommander des précautions, des adaptations du poste de travail ou des procédures d’évaluation spécifiques. Il peut aussi indiquer les actions à entreprendre en cas de symptômes dans des environnements présentant une exposition électromagnétique.
Ce niveau permet d’adapter la gestion du risque à la personne concernée, au lieu de s’appuyer uniquement sur des limites générales.
Le troisième niveau s’applique lorsque des incertitudes subsistent après l’évaluation générale et la prise en compte des recommandations. Cela concerne généralement les environnements complexes ou les situations dans lesquelles des conditions spécifiques nécessitent une analyse plus approfondie.
Une évaluation détaillée du risque peut être nécessaire lorsque :
Deux types d’approches sont décrits.
Méthodes cliniques
Elles consistent à évaluer le comportement du dispositif dans des conditions contrôlées, avec la personne présente et sous supervision. Cette approche permet d’observer directement la réponse du dispositif à une exposition électromagnétique représentative.
Méthodes non cliniques
Elles incluent des essais en laboratoire ou des approches analytiques. Elles peuvent consister à exposer un dispositif à des champs représentatifs dans des configurations contrôlées, ou à estimer les effets induits à partir de paramètres connus, comme les niveaux de champ et les caractéristiques du dispositif.
Ces approches visent à fournir un niveau de certitude plus élevé lorsque les méthodes d’évaluation standard ne suffisent pas. Elles sont particulièrement pertinentes dans les environnements où les conditions de champ sont complexes ou variables.
À travers les trois niveaux d’évaluation, les outils de mesure et de surveillance soutiennent le processus d’analyse.
Les mesureurs CEM portables, comme le SMP3 de Wavecontrol, sont utilisés pour réaliser des relevés sur site et quantifier les niveaux d’exposition sur une large plage de fréquences. Ils permettent de comparer les résultats aux limites applicables et d’identifier les zones dans lesquelles des précautions supplémentaires peuvent être nécessaires.
Les dispositifs de surveillance personnelle, comme le WaveMon LF-400, peuvent compléter les démarches d’évaluation CEM en fournissant des alertes en temps réel lorsque des seuils de champ prédéfinis sont dépassés. Ces outils présentent toutefois des limites et doivent être utilisés avec prudence.
Points importants à prendre en compte :
Pour cette raison, les moniteurs personnels doivent être configurés selon les recommandations du fabricant lorsqu’ils sont utilisés par des personnes porteuses de dispositifs médicaux implantés.
L’évaluation du risque CEM pour les utilisateurs de dispositifs médicaux implantables actifs repose sur une approche structurée et progressive. L’évaluation générale apporte une première compréhension de l’exposition, tandis que les recommandations du fabricant et du médecin permettent d’adapter l’analyse aux conditions individuelles.
Dans les situations complexes, les méthodes d’évaluation détaillée apportent un niveau de confiance supplémentaire. L’application de ces trois niveaux aide à gérer l’incertitude et à prendre des décisions éclairées concernant l’exposition électromagnétique dans les environnements où des utilisateurs de dispositifs médicaux implantables actifs sont présents.
Pour étudier l’adaptation de ces solutions à vos besoins spécifiques, contactez un expert ES France.
Une interférence est possible lorsque les niveaux de champ électromagnétique dépassent certains seuils. Dans certains cas, des signaux peuvent être interprétés de manière incorrecte par le dispositif, ce qui peut affecter son fonctionnement. Ces situations sont peu fréquentes, mais doivent être prises en compte lors de l’évaluation du risque.
Pas nécessairement. Les limites d’exposition générales sont conçues pour prévenir les effets biologiques indésirables, mais elles ne garantissent pas la compatibilité électromagnétique avec les dispositifs implantés. Les seuils propres au fabricant peuvent être plus restrictifs.
La première étape est une évaluation générale CEM. Elle comprend l’identification des sources, la mesure des niveaux de champ et la comparaison des résultats avec les limites pertinentes dans des conditions de fonctionnement réalistes.
Non. Les moniteurs personnels fournissent uniquement des alertes précoces lorsqu’une exposition dépasse un seuil. Ils ne remplacent pas les campagnes de mesure, les recommandations du fabricant ou une évaluation détaillée lorsque celle-ci est nécessaire.
Elle est nécessaire dans les environnements complexes, lorsqu’une interférence est suspectée ou lorsque les méthodes d’évaluation standard n’apportent pas un niveau de certitude suffisant sur le comportement du dispositif.
