Convertisseur AC/DC : Série LinkSwitch-LP Agrandir l'image

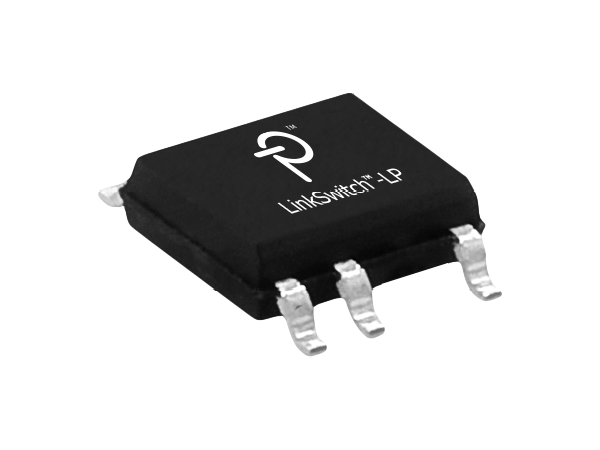

Circuit intégré de puissance : Série LinkSwitch-LP | POWER INTEGRATIONS

Les circuits intégrés de commutation LinkSwitch ™ -LP remplacent à moindre coût toutes les alimentations électriques à transformateur linéaire isolé non régulé (50/60 Hz) jusqu'à une puissance de sortie de 3 W.

Plus de détails

Téléchargement

Description

Pour un fonctionnement global, une conception d’une seule entrée universelle remplace plusieurs conceptions basées sur un transformateur linéaire. Le circuit autopolarisé atteint une consommation à vide extrêmement faible de moins de 150 mW. La fréquence de l'oscillateur interne est instable pour réduire considérablement les EMI quasi-crête et moyenne, minimisant ainsi le coût du filtre.

Le coût du système le plus bas et les fonctionnalités de sécurité avancées offrent des performances supérieures par rapport au linéaire et au RCC

Caractéristiques :

  • Commutateur de nombre de composants le plus bas
  • Tolérances de paramètres très étroites grâce à la technologie exclusive de réglage des circuits intégrés et aux techniques de construction de transformateurs permettent des conceptions Clampless ™
  • Réduit le nombre de composants / le coût du système et augmente l'efficacité
  • Protection d'arrêt thermique hystérétique - élimine le fusible thermique utilisé avec les transformateurs linéaires ou les composants supplémentaires dans les conceptions RCC
  • La gigue de fréquence réduit considérablement les EMI - permet une configuration de filtre d'entrée à faible coût
  • Le transformateur propriétaire E-Shield ™ élimine le condensateur Y
  • La plage d'entrée universelle permet un fonctionnement dans le monde entier
  • Le redémarrage automatique réduit la puissance délivrée de> 85% en cas de court-circuit et de défaut en boucle ouverte
  • Commande ON / OFF simple, aucune compensation de boucle nécessaire
  • La bande passante élevée permet une mise en marche rapide sans dépassement et une excellente réponse aux charges transitoires

Applications :

  • Chargeurs pour téléphones portables / sans fil, PDA, alimentation outils, appareils audio MP3 / portables, rasoirs, etc.
  • Source de secours et auxiliaire

Spécifications :

PRODUCT

Adapter 230 VAC ±15%

Adapter Open

Frame

Adapter 85-265 VAC

Adapter Open

Frame

LNK562D

LNK562P

LNK562G

1.9

1.9

1.9

1.9

LNK563D

LNK563P

LNK563G

2.5

2.5

2.5

2.5

LNK564D
LNK564P
LNK564G

3

3

3

3
