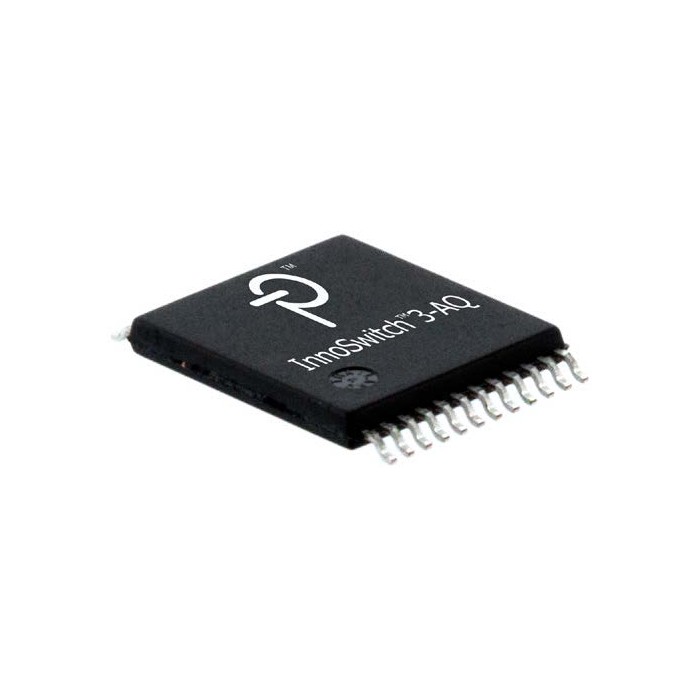

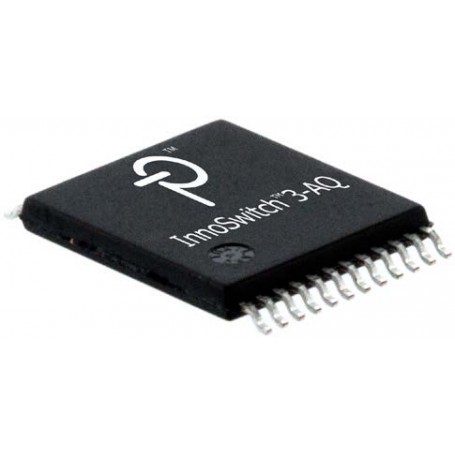

Nouveau Circuit de commutation : Innoswitch 3-AQ Agrandir l'image

Circuit de commutation : Innoswitch 3-AQ | POWER INTEGRATIONS

La famille de circuits intégrés InnoSwitch ™ 3-AQ simplifie considérablement la conception et la fabrication de convertisseurs de puissance flyback.

Plus de détails

Téléchargement

Description

La famille de circuits intégrés InnoSwitch ™ 3-AQ simplifie considérablement la conception et la fabrication de convertisseurs de puissance flyback, en particulier ceux nécessitant un rendement élevé et / ou une taille compacte. La famille InnoSwitch3-AQ combine des contrôleurs primaires et secondaires et une rétroaction de sécurité en un seul circuit intégré permettant une régulation précise de la tension de sortie, même avec une large plage de tension d'entrée de 30 VDC à 550 VDC.

Les appareils de la famille InnoSwitch3-AQ intègrent de multiples fonctions de protection, notamment la protection contre les surtensions et sous-tensions de ligne, la limitation de courants et des surtensions en sortie et l'arrêt en cas de surchauffe pour les applications automobiles. Les composants peuvent fournir deux options de puissance de sortie : standard ou crête et sont équipés des protections avec redémarrage.

Points forts du produit :

  • Empreinte compacte et hautement intégrée
  • Qualifié AEC-Q100
  • Jusqu'à 90% de rendement à pleine charge
  • Incorpore un contrôleur flyback multi-mode
  • Quasi-Resonant (QR) / CCM, 750 V MOSFET et une détection côté secondaire
  • Large plage de tension d'entrée 30 VDC à 550 VDC
  • Large plage de tension d'entrée 30 VDC à 921 VDC avec StackFET
  • Fabrication, assemblage et site de test sont certifiés IATF16949

EcoSmart ™ - écoénergétique :

  • Moins de 15 mW à vide, y compris la détection de ligne
  • Répond facilement à toutes les réglementations mondiales en matière d'efficacité énergétique
  • Faible dissipation thermique
  • Fonctions avancées de protection / sécurité
  • Réponse au défaut de redémarrage automatique pour la sortie OVP

Caractéristique optionnelle :

  • Protection UV de sortie de redémarrage automatique avec option pour la fourniture de puissance de pointe

Sécurité totale et conformité réglementaire :

  • Isolation renforcée
  • Tension d'isolement> 4000 VAC
  • Test HIPOT de production à 100%
  • Homologation de sécurité UL1577 et TUV (EN60950)
  • L'excellente immunité au bruit permet des conceptions qui atteignent les critères de performance de classe «A» pour la suite EN61000-4; EN61000-4-2, 4-3 (30 V / m), 4-4, 4-5, 4-6, 4-8 (100 A / m) et 4-9 (1000 A / m), FMC1278 ( RI-115)

Package "vert" :

  • Sans halogène et conforme RoHS

Applications :

  • Alimentations auxiliaires, de secours et de polarisation pour l'automobile utilisées dans l'onduleur de traction, le convertisseur DC-DC et le chargeur embarqué
