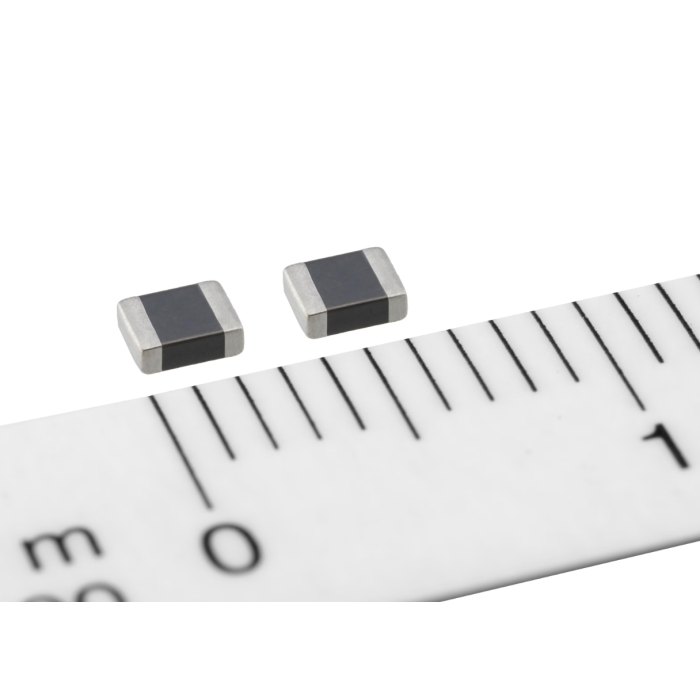

La série MPZ2520SPH est une série de chip beads pour les lignes d'alimentation automobile.
D'une intensité nominale de 12A et mesurant seulement 2,5 x 2,0 x 0,85㎜ (L x L x H), il s'agit non seulement de la perle de courant d'intensité nominale la plus élevée, mais aussi d'une perle compacte.
La production de masse a débuté en février 2023.
La puce haute performance est destinée aux composants CEM automobiles et atteint un courant nominal de 12A malgré sa petite taille.
Actuellement, prendre en charge des courants importants nécessite soit des puces beaucoup plus grandes mesurant au moins 3,2 x 2,5㎜ (L x L), soit d'utiliser plusieurs billes de puces de moins de 12A dans une configuration parallèle.
L'utilisation d'une seule série MPZ2520SPH permet d'économiser de l'espace de montage.
De plus, la configuration en série d'un seul produit permet de stabiliser le courant appliqué.
La configuration originale de TDK et l'utilisation de matériaux optimaux permettent d'obtenir le courant nominal le plus élevé de l'industrie dans un format compact.
Ces dernières années, on a constaté un besoin croissant de billes de silicium à haute capacité de courant pour des applications telles que les systèmes de transmission des véhicules électriques.
Un besoin similaire existe dans les machines industrielles et dans le secteur de la consommation, et TDK a également commencé la production en masse de billes de silicium utilisant la même spécification de courant élevé pour ces domaines.
Principales caractéristiques et avantages :
Le courant nominal le plus élevé* de l'industrie de 12A avec des dimensions de 2,5 x 2,0㎜ (L x L).
La plage de température de fonctionnement va de -55℃ à + 125℃.
Conforme à la norme AEC-Q200 Rev D
Caractéristiques :
Solution de réduction du bruit pour les lignes électriques.
Grâce à sa faible résistance DC/DC, il peut supporter des courants importants de 10A ou plus, ce qui est optimal pour une faible consommation d'énergie.
La forme 2520 permet d'atteindre le courant nominal le plus élevé de l'industrie, soit 12A.
Plage de température de fonctionnement : -55 à +125°C
Applications :
Divers calculateurs, groupes motopropulseurs, commandes de carrosserie et multimédia automobile (télématique).
Spécifications :
Type
impedance [Ω]at100㎒
DC resistance [mΩ]max.
Rated current [A]at85℃
Rated current [A]at125℃
MPZ2520SPH070ATD25
7.0±3
1.25
12
10
