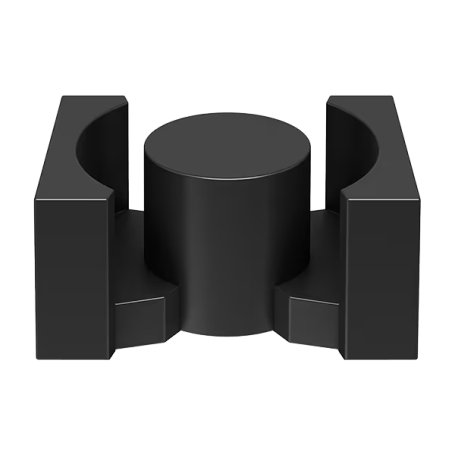

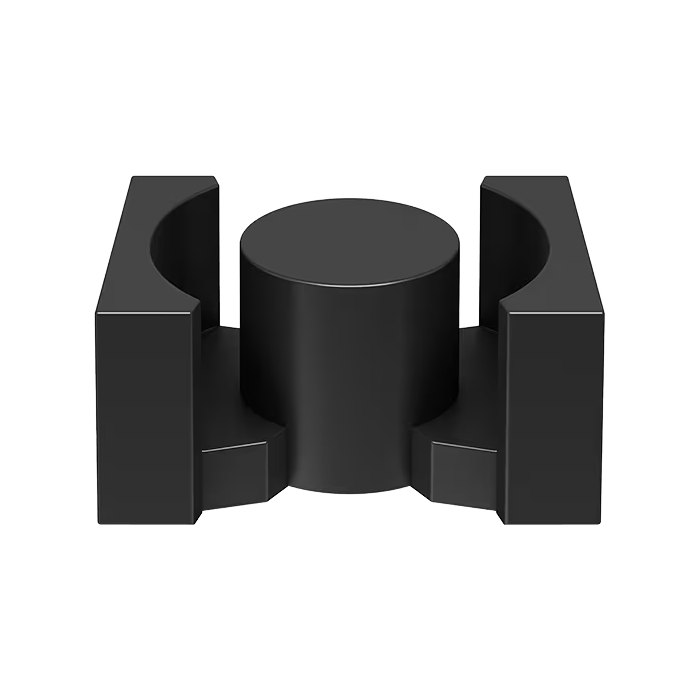

Le PQ20/20 – Série B65875A de TDK est un noyau ferrite de haute qualité destiné aux transformateurs et inductances de puissance compacts. Conforme à la norme IEC 63093-13, il se distingue par une géométrie optimisée pour minimiser les pertes, maximiser le rendement magnétique et offrir une excellente stabilité en environnement de commutation haute fréquence. Grâce à son volume magnétique de 2850 mm³ et à sa section efficace de 62,9 mm², il constitue un choix privilégié pour les alimentations à découpage, convertisseurs et modules d’énergie embarqués.
Avantages :
Géométrie PQ optimisée pour un excellent compromis entre performances magnétiques, compacité et facilité d’enroulement.
Large choix de matériaux ferrite (N49, N87, N97, N95) pour optimiser les pertes selon la fréquence, la température et le profil d’usage.
Faibles pertes magnétiques : PV inférieur à 0,9 W/set (N49 à 50 mT / 500 kHz) et inférieur à 1,5–1,92 W/set selon matériaux et conditions.
Groupes de caractéristiques magnétiques bien définis avec AL jusqu’à 3300 nH pour des inductances élevées à faible nombre de spires.
Compatibilité parfaite avec les accessoires TDK, assurant fiabilité, tenue mécanique et performance magnétique.
Support technique ES France pour le choix du matériau, la conception magnétique et l’intégration dans vos alimentations et convertisseurs.
Caractéristiques principales :
Standard : IEC 63093-13.
Type : noyau PQ20/20 livré en set (deux demi-noyaux).
Dimensions magnétiques :
Σl/A = 0,718 mm⁻¹
le = 45,20 mm
Ae = 62,90 mm²
Amin = 54,40 mm²
Ve = 2850 mm³
Poids : environ 15,6 g par set.
Configuration : versions non-ajustées (ungapped), autres AL et entrefer disponibles sur demande.
Compatibilité : possibilité de combinaison avec I-core sur demande.
Rôle : réalisation de transformateurs de puissance, inductances de sortie, selfs PFC ou composants d’alimentation compacte.
Applications typiques :
Transformateurs de puissance pour alimentations à découpage (SMPS).
Inductances de stockage pour convertisseurs DC/DC.
Étages PFC pour alimentations industrielles ou grand public.
Convertisseurs embarqués dans l’automobile, l’énergie et l’électronique professionnelle.
Modules d’isolation et drivers de puissance nécessitant une stabilité thermique et magnétique élevée.
Pourquoi choisir la série B65875A :
La série B65875A offre une combinaison optimale entre faible perte, stabilité thermique et performances magnétiques élevées. Les matériaux ferrite disponibles permettent d’adapter précisément le comportement du composant à la fréquence de fonctionnement et à la température, garantissant un rendement maximal dans les convertisseurs modernes. En sélectionnant ces noyaux via ES France, vous bénéficiez d’un accompagnement expert pour la conception magnétique, la sélection du matériau et l’intégration mécanique dans vos architectures de puissance.
Tableau comparatif des matériaux disponibles :
TABLEAU PQ 20/20 :
Part No.
Taille
Matériau
Feature
AL (nH / N²)
Pertes cœur (W/set)
μi
Bs (mT)
Tc (°C)
B65875A0000R049
PQ20/20
N49
Low Loss
2000
0.9
1500
400
240
B65875A0000R087
PQ20/20
N87
General
2650
1.65
2200
390
210
B65875A0000R095
PQ20/20
N95
Low Loss
3300
1.6
3000
410
220
B65875A0000R097
PQ20/20
N97
Low Loss
2750
1.5
2300
410
230
TABLEAU PQ 20/16 :
Part No.
Taille
Matériau
Feature
AL (nH / N²)
Pertes cœur (W/set)
μi
Bs (mT)
Tc (°C)
B65875B0000R049
PQ20/16
N49
Low Loss
2400
0.75
1500
400
240
B65875B0000R087
PQ20/16
N87
General
3100
1.4
2200
390
210
B65875B0000R092
PQ20/16
N92
High Bs
2400
1.45
1500
440
280
B65875B0000R095
PQ20/16
N95
Low Loss
3750
1.35
3000
410
220
B65875B0000R097
PQ20/16
N97
Low Loss
3200
1.25
2300
410
230
TABLEAU PQ 26/25 :
Part No.
Taille
Matériau
Feature
AL (nH / N²)
Pertes cœur (W/set)
μi
Bs (mT)
Tc (°C)
B65877A0000R049
PQ26/25
N49
Low Loss
3300
2.3
1500
400
240
B65877A0000R087
PQ26/25
N87
General
4500
3.75
2200
390
210
B65877A0000R095
PQ26/25
N95
Low Loss
5700
3.6
3000
410
220
B65877A0000R097
PQ26/25
N97
Low Loss
4650
3.3
2300
410
230
TABLEAU PQ 26/20 :
Part No.
Taille
Matériau
Feature
AL (nH / N²)
Pertes cœur (W/set)
μi
Bs (mT)
Tc (°C)
B65877B0000R049
PQ26/20
N49
Low Loss
3850
1.9
1500
400
240
B65877B0000R087
PQ26/20
N87
General
5000
3.2
2200
390
210
B65877B0000R092
PQ26/20
N92
High Bs
3850
3.7
1500
440
280
B65877B0000R095
PQ26/20
N95
Low Loss
6300
3
3000
410
220
B65877B0000R097
PQ26/20
N97
Low Loss
5150
2.7
2300
410
230
TABLEAU PQ 32/20 :
Part No.
Taille
Matériau
Feature
AL (nH / N²)
Pertes cœur (W/set)
μi
Bs (mT)
Tc (°C)
B65879A0000R049
PQ32/20
N49
Low Loss
4600
2.65
1500
400
240
B65879A0000R087
PQ32/20
N87
General
6300
5.5
2200
390
210
Comprendre les cœurs de ferrites TDK
Avec les nouvelles normes pour les noyaux de ferrite à entrefers distribués, TDK offre la possibilité de réduire la taille et d'augmenter la densité de puissance.
De plus, les noyaux à entrefers distribués (noyaux DG) offrent la possibilité d'optimiser la conception des magnétiques en termes de rendement et de performance thermique.
La construction interne des noyaux DG de TDK présente une température nominale pouvant atteindre 180 °C.
Le nouveau programme standardisé de noyaux DG contient des noyaux E, ETD et PQ dans nos matériaux de puissance N87, N95 et N97 et couvre une gamme de facteurs d'inductance comprise entre 60 nH et 400 nH.
Tous les noyaux DG peuvent être utilisés avec notre large catalogue d'accessoires tels que les formateurs de bobines et le matériel de montage.
Les noyaux de ferrite à entrefer distribué sont utilisés dans une large gamme d'applications automobiles et industrielles telles que les stations de charge EV, les chargeurs embarqués et les convertisseurs DC-DC, les onduleurs solaires, les UPS, les SMPS industriels ainsi que les SMPS de télécommunications et de serveurs.
