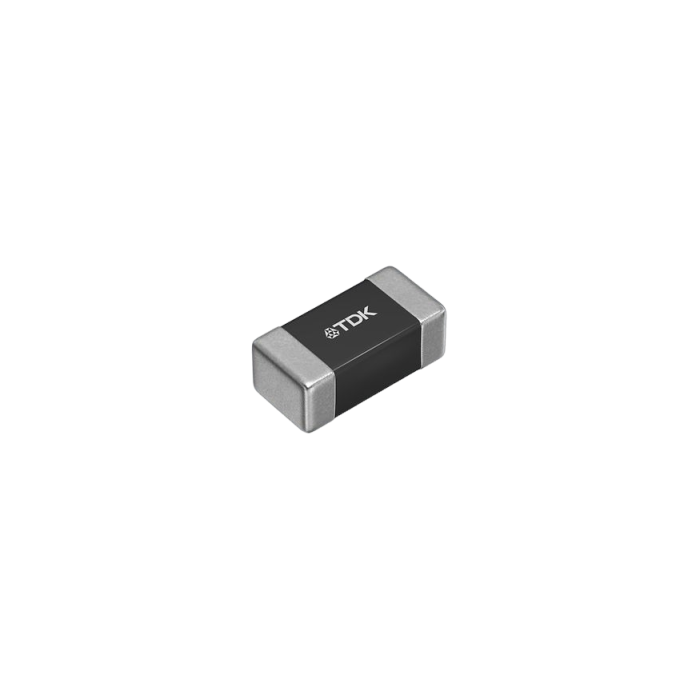

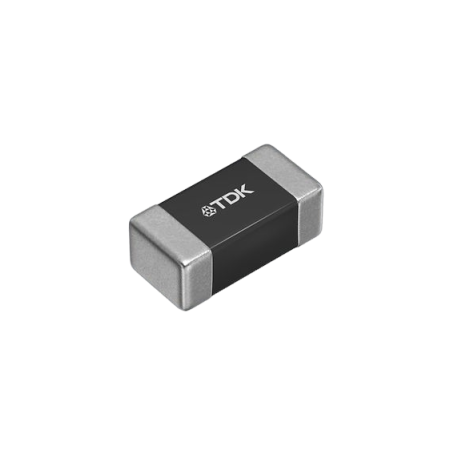

Perle ferrite SMD, courant nominal (jusqu’à 8 A) : série MPZ2012 | TDK - EPCOS

Les perles ferrites multicouches SMD de la série MPZ2012 de TDK établissent une nouvelle référence en matière de gestion des interférences électromagnétiques sur les lignes d'alimentation. Conçues pour les environnements haute densité actuels, elles offrent une combinaison optimale de compacité (format 2012 : 2,0 x 1,25 x 0,85 mm) et de performances électriques, notamment un courant nominal pouvant atteindre 8 A– une valeur inégalée dans l'industrie pour ce type de boîtier.

Avantages :

• Courant nominal élevé jusqu’à 8 A dans un format miniature 2012
• Faible résistance DC : seulement 2,5 mΩ (typ.), réduisant les pertes de conduction
• Atténuation efficace des interférences haute fréquence (jusqu’à plusieurs centaines de MHz)
• Optimisées pour les circuits d’alimentation des systèmes embarqués et électroniques grand public
• Compatibles AEC-Q200 pour applications automobiles

Caractéristiques principales :

• Dimensions compactes : 2,0 x 1,25 x 0,85 mm (type 2012)
• Courant nominal max. : jusqu’à 8 A (modèle MPZ2012S101A)
• Impédance : 100 Ω @ 100 MHz (typique)
• Résistance DC : 2,5 mΩ (typique)
• Température de fonctionnement : -55 °C à +125 °C

Applications :

• Filtrage des lignes d’alimentation dans les circuits imprimés haute densité
• Alimentation des processeurs dans les smartphones, tablettes, modules Wi-Fi/BT
• Équipements embarqués dans les automobiles (ECU, ADAS, infotainment)
• Appareils industriels compacts et IoT

Spécifications et modèles disponibles :

Avec les nouvelles normes pour les noyaux de ferrite à entrefers distribués, TDK offre la possibilité de réduire la taille et d'augmenter la densité de puissance.

De plus, les noyaux à entrefers distribués (noyaux DG) offrent la possibilité d'optimiser la conception des magnétiques en termes de rendement et de performance thermique.

• La construction interne des noyaux DG de TDK présente une température nominale pouvant atteindre 180 °C.

Le nouveau programme standardisé de noyaux DG contient des noyaux E, ETD et PQ dans nos matériaux de puissance N87, N95 et N97 et couvre une gamme de facteurs d'inductance comprise entre 60 nH et 400 nH.

• Tous les noyaux DG peuvent être utilisés avec notre large catalogue d'accessoires tels que les formateurs de bobines et le matériel de montage.
• Les noyaux de ferrite à entrefer distribué sont utilisés dans une large gamme d'applications automobiles et industrielles telles que les stations de charge EV, les chargeurs embarqués et les convertisseurs DC-DC, les onduleurs solaires, les UPS, les SMPS industriels ainsi que les SMPS de télécommunications et de serveurs.
