Description

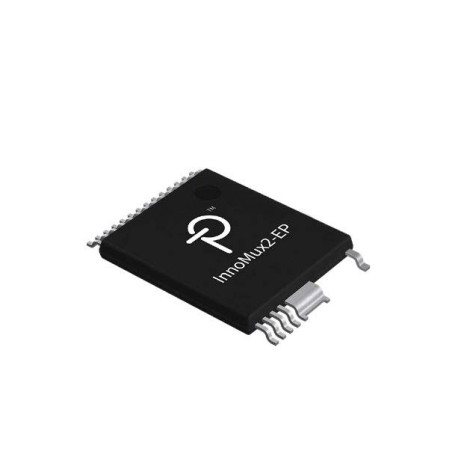

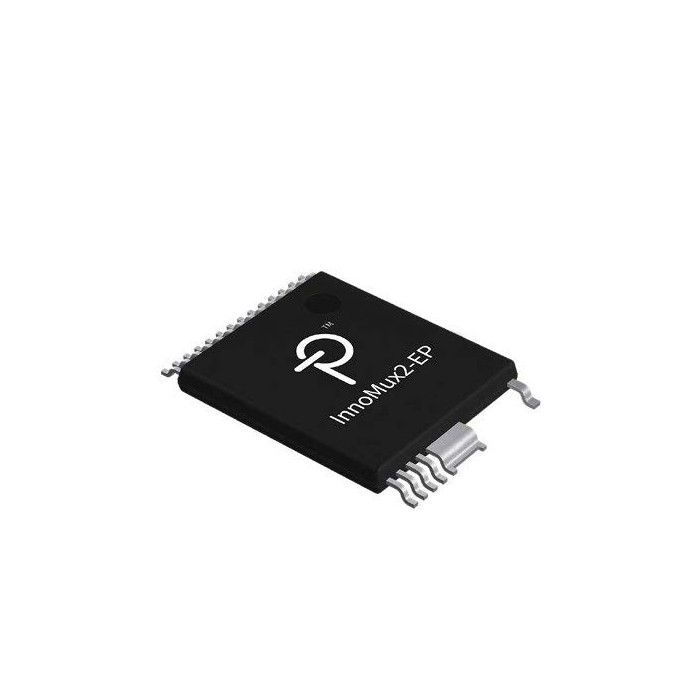

Le circuit intégré InnoMux2-EP améliore considérablement l'efficacité de la conversion de puissance. En régulant et en protégeant indépendamment chaque sortie, la famille InnoMux-2 élimine les multiples étapes de conversion en aval.
Les conceptions basées sur le CI InnoMux-2 ont un faible nombre de pièces et une petite taille. La famille incorpore dans un seul circuit intégré les régulateurs primaire et secondaire, avec protection, éléments de détection et mécanisme de rétroaction de sécurité (FluxLink). Le circuit InnoMux-2 comprend également un contrôleur de rétro-éclairage LED qui prend en charge la gradation multimode, ce qui le rend idéal pour les moniteurs, les téléviseurs et les appareils ayant des exigences en matière d'éclairage ou d'affichage.
L'InnoMux2-EP contient des caractéristiques améliorées pour maximiser l'efficacité de la conversion, y compris la commutation quasi-résonante en fonctionnement DCM, un contrôle SR précis et une régulation à seuil minimum pour le pilote de LED.
EcoSmart™ - Efficacité énergétique :
- La technologie PowiGaN™ permet d'obtenir des blocs d'alimentation d'une efficacité >90%.
- Les conceptions répondent facilement aux réglementations mondiales en matière d'efficacité énergétique.
- L'algorithme de commutation propriétaire garantit un rendement élevé sur toute la charge.
- La faible dissipation permet un refroidissement par circuit imprimé - aucun dissipateur thermique n'est nécessaire.
Protection avancée :
- Sortie primaire détectée OVP
- Détection d'une grille SR-FET ouverte
- Arrêt thermique hystérétique
- Contrôle de la tension d'entrée avec protection précise contre les surtensions et le brunissement.
- Protection contre les surcharges pour chaque sortie
- Protection des LED contre les courts-circuits et les ouvertures
Sécurité totale et conformité réglementaire :
- Isolation renforcée
- Tension d'isolation > VAC
- 100% de la production a été testée par HIPOT
- Tests de sécurité UL1577 et TUV (EN62368) en cours
- Permet les conceptions requises pour répondre aux critères de performance de la classe A pour la suite de normes d'essai EN61000-4, y compris EN61000-4-2, 4-3 (30 V/m), 4-4, 4-5, 4-6, 4-8 (100 A/m) et 4-9 (1000 A/m)
Spécificités :
| Part No. |
Switch Rating |
Continuous Power1 |
Peak Power1 |
Output |
CV1 |
Maximum VLED |
SR MOSFET
Driver |
Dimming Interface |
Package |
| IMX2267C |
650 V |
36 W |
57 W |
1 CV, 1 CC |
12 V |
80 V |
No |
Hybrid PWM (2 pin) |
InSOP-24B |
| IMX2268C |
650 V |
50 W |
80 W |
1 CV, 1 CC |
12 V |
80 V |
No |
Hybrid PWM (2 pin) |
InSOP-24B |
| IMX2278F |
750 V |
60 W |
94 W |
1 CV, 1 CC |
12 V |
140 V |
Yes |
Hybrid PWM (2 pin) |
InSOP-T28B |
| IMX2279F |
750 V |
70 W |
110 W |
1 CV, 1 CC |
12 V |
170 V |
Yes |
Hybrid PWM (2 pin) |
InSOP-T28B |
| IMX2270F |
750 V |
80 W |
130 W |
1 CV, 1 CC |
12 V |
170 V |
Yes |
Hybrid PWM (2 pin) |
InSOP-T28B |
| IMX2174F |
725 V |
15 W |
|
2 CV |
|
|
Yes |
|
InSOP-T28D |
| IMX2175F |
725 V |
22 W |
|
2 CV |
|
|
Yes |
|
InSOP-T28D |
| IMX2176F |
725 V |
27W |
|
2 CV |
|
|
Yes |
|
InSOP-T28D |
| IMX2177F |
725 V |
36 W |
|
2 CV |
|
|
Yes |
|
InSOP-T28D |
| IMX2378F |
750 V |
55 W |
|
3 CV |
|
|
Yes |
|
InSOP-T28D |
| IMX2379F |
750 V |
65 W |
|
3 CV |
|
|
Yes |
|
InSOP-T28D |
| IMX2370F |
750 V |
75 W |
|
3 CV |
|
|
Yes |
|
InSOP-T28D |
