Description

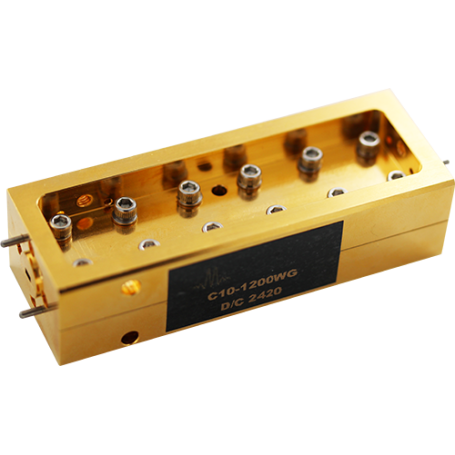

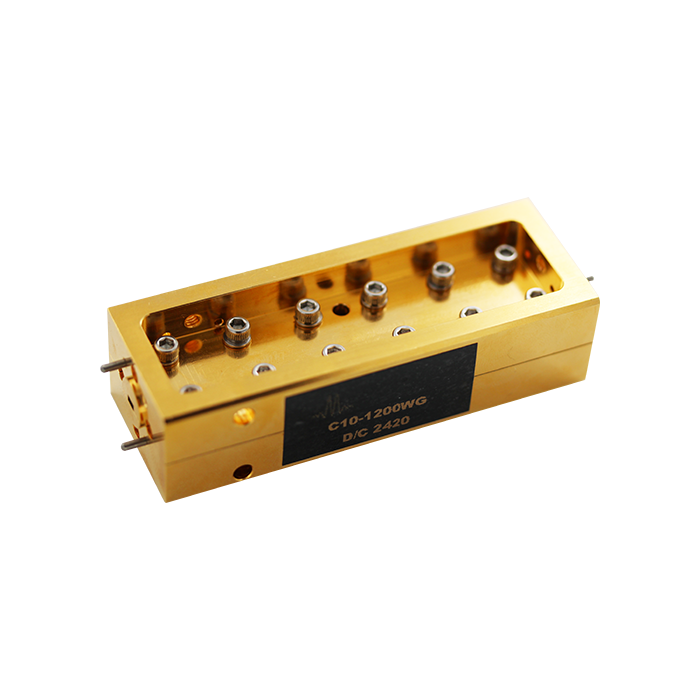

La série C10 regroupe des coupleurs directionnels en guide d’ondes conçus pour les applications RF, micro-ondes et ondes millimétriques nécessitant un couplage nominal de 10 dB, une haute directivité et une faible perte d’insertion.
Ces composants sont destinés à l’échantillonnage, à la surveillance ou à la mesure d’un signal RF dans une ligne de transmission en guide d’ondes, tout en limitant l’impact sur le signal principal. Les modèles de la série C10 couvrent plusieurs bandes normalisées, du WR-28 au WR-10, avec des plages de fréquence allant de 26,5 GHz à 110 GHz selon la référence.
Avantages
- Couplage 10 dB pour l’échantillonnage contrôlé du signal
- Haute directivité pour une séparation efficace entre signal direct et signal réfléchi
- Faible perte d’insertion afin de préserver le niveau du signal principal
- Excellente adaptation avec une perte de retour élevée selon les modèles
- Construction de précision adaptée aux applications en ondes millimétriques
- Placage or pour améliorer la résistance à la corrosion
- Disponibilité en plusieurs guides d’ondes : WR-28, WR-22, WR-19, WR-15, WR-12 et WR-10
Caractéristiques principales
- Fonction : coupleur directionnel en guide d’ondes
- Couplage nominal : 10 dB
- Plage de fréquence couverte : 26,5 à 110 GHz selon le modèle
- Formats disponibles : WR-28, WR-22, WR-19, WR-15, WR-12 et WR-10
- Directivité typique : jusqu’à 42,5 dB selon le modèle
- Perte d’insertion typique : à partir de 0,75 dB selon la référence
- Perte de retour typique : jusqu’à 52 dB selon le modèle
- Ports : entrée, sortie et port couplé
- Classification export : EAR99 pour les références indiquées
Applications typiques
- Mesures RF et micro-ondes
- Applications en ondes millimétriques
- Surveillance de puissance dans une ligne en guide d’ondes
- Bancs de test haute fréquence
- Chaînes de mesure en laboratoire
- Systèmes haute puissance
- Caractérisation de sous-ensembles RF
Pourquoi choisir la série C10
La série C10 permet de sélectionner un coupleur directionnel 10 dB adapté à la bande de fréquence et au format de guide d’ondes utilisés dans le système. Grâce à leur haute directivité, leur faible perte et leur construction mécanique de précision, ces coupleurs conviennent aux environnements de test, de mesure et d’intégration nécessitant une mesure fiable du signal sans perturber significativement la ligne principale.
Spécifications et modèles disponibles
| Modèle | Guide d’ondes | Fréquence basse
[GHz] | Fréquence haute
[GHz] | Couplage nominal
[dB] | Couplage typique
[dB] | Directivité typique
[dB] | Perte d’insertion typique
[dB] | Perte de retour typique
[dB] | Dimensions
[mm] | ECCN |
|---|
| C10-2800WG |
WR-28 |
26,5 |
40 |
10 |
10,5 |
38,9 |
0,83 |
39 |
97,28 x 30,48 x 21,84 |
EAR99 |
| C10-2200WG |
WR-22 |
33 |
50 |
10 |
10 |
40 |
0,75 |
45 |
Non indiqué |
EAR99 |
| C10-1900WG |
WR-19 |
40 |
60 |
10 |
10 |
42,2 |
0,83 |
52 |
124,46 x 33,02 x 33,78 |
EAR99 |
| C10-1500WG |
WR-15 |
50 |
75 |
10 |
9,5 |
40 |
1,25 |
40 |
97,28 x 30,48 x 21,84 |
EAR99 |
| C10-1200WG |
WR-12 |
60 |
90 |
10 |
10,5 |
40 |
1,1 |
35 |
85,85 x 30,48 x 21,96 |
EAR99 |
| C10-1000WG |
WR-10 |
75 |
110 |
10 |
10,5 |
42,5 |
1,3 |
35 |
83,31 x 30,48 x 21,84 |
EAR99 |
