Coupleur RF haute puissance – jusqu’à 600 W CW : Série 2–6 GHz (30/40 dB) | Micable

Les coupleurs directionnels RF haute puissance Micable couvrent la bande 2 à 6 GHz et sont conçus pour les chaînes RF nécessitant une mesure de puissance couplée fiable tout en supportant des niveaux élevés jusqu’à 600 W en continu (CW). Disponibles en versions directionnelles et dual-directionnelles, avec des facteurs de couplage 30 dB ou 40 dB, ils sont adaptés aux bancs de test, à la validation d’amplificateurs et aux environnements où la stabilité RF et la robustesse mécanique sont critiques.

Avantages :

• Tenue en puissance jusqu’à 600 W CW pour les essais RF haute puissance.
• Large bande 2–6 GHz pour couvrir plusieurs standards et scénarios de test.
• Faible perte d’insertion (max. 0,4 dB) pour limiter l’impact sur la chaîne RF.
• Faible VSWR (max. 1,3:1) sur la ligne principale et le port couplé.
• Couplage 30/40 dB pour adapter la dynamique de mesure.
• Versions directionnelle et dual-directionnelle selon besoin de mesure (avant/arrière).

Caractéristiques principales :

• Plage de fréquence : 2–6 GHz
• Puissance CW maximale : jusqu’à 600 W
• Couplage : 30 dB ou 40 dB (tolérances selon modèles)
• Perte d’insertion max. : 0,4 dB
• VSWR ligne principale max. : 1,3:1
• VSWR port couplé max. : 1,3:1
• Directivité min. : 15 à 18 dB selon modèles
• Configurations : directionnelle, dual-directionnelle

Applications typiques :

Ces coupleurs s’intègrent naturellement dans les environnements RF où la mesure et la protection doivent rester fiables à forte puissance et sur large bande.

• Mesure de puissance couplée sur bancs RF/hyperfréquences
• Caractérisation d’amplificateurs RF et chaînes d’émission
• Mesure de réflexion et surveillance d’adaptation (VSWR)
• Validation en télécommunications, radar, défense, laboratoire

Pourquoi choisir les coupleurs Micable 2–6 GHz :

Cette série combine une tenue en puissance élevée, une faible perte d’insertion et une bonne adaptation (VSWR), ce qui permet de fiabiliser les mesures sans dégrader la chaîne RF. Le choix entre 30 dB et 40 dB, ainsi que l’option dual-directionnelle, simplifie l’optimisation de la dynamique de mesure et la mise en place de scénarios de test reproductibles.

Spécifications et modèles disponibles :

Directionnal Coupler (2–6 GHz)

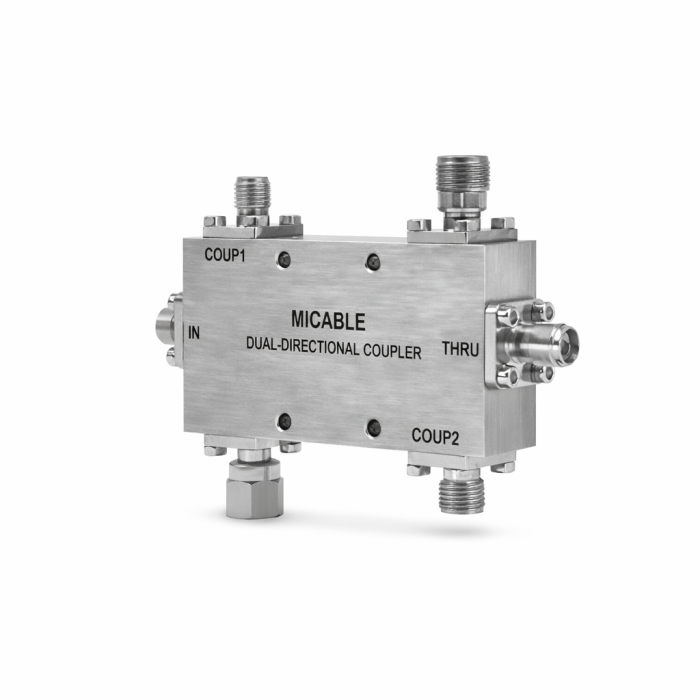

Dual-Directional Coupler (2–6 GHz)
