Coupleur directionnel RF – 3 dB, 50 Ω, jusqu’à 500 W | Temwell Corporation

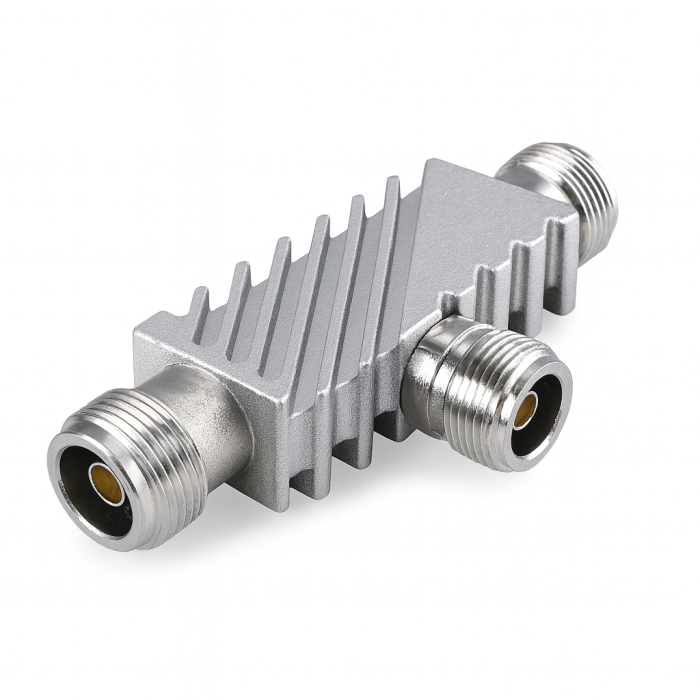

La série de coupleurs hybrides 3 dB répartit un signal RF en deux voies isophases/amplitude (ou permet la combinaison) tout en offrant un port de réflexion pour la gestion du retour. Conçus pour les architectures 800 à 2700 MHz typiques des systèmes cellulaires et PMR, ces coupleurs affichent des pertes d’insertion très faibles, une isolation élevée et une tenue en puissance jusqu’à 500 W selon modèle.

Avantages :

• Large couverture (jusqu’à 700–2700 MHz) pour 2G/3G/4G/5G, TETRA/PMR et DAS.
• Faible IL ≤ 0,5 dB et VSWR ≤ 1,3:1 pour minimiser les pertes et l’onde stationnaire.
• Isolation ≥ 20 dB pour limiter les interférences et protéger les étages actifs.
• Robustesse RF : versions 200 W, 300 W et 500 W ; linéarité IM3 ≤ −140 dBc (@ +43 dBm×2).
• Intégration simple : 50 Ω, connecteurs N-female / DIN-female, boîtier aileté dissipant.

Caractéristiques principales :

• Fréquences typiques : 800–2500 MHz, 700–2700 MHz, 800–2700 MHz.
• Couplage : 3 ± 0,5 à 0,7 dB (selon bande).
• Pertes d’insertion : ≤ 0,5 dB.
• Isolation : ≥ 20 dB.
• VSWR : ≤ 1,3:1.
• Impédance : 50 Ω.
• Température de service : −20 °C → +60 °C ou −30 °C → +70 °C (selon version).

Applications typiques :

• DAS / In-Building : égalisation et distribution multi-opérateurs.
• Stations de base & répéteurs : partage/combinaison de porteuses.
• PMR/TETRA : couplage de voies et mesure de puissance.
• Bancs RF : injection/sampling, tests d’immunité et de linéarité.

Pourquoi choisir la série de coupleurs hybrides 3 dB ?

Parce qu’elle réunit faibles pertes, linéarité élevée et tenue en puissance dans un format robuste et universel (50 Ω), couvrant la majorité des bandes cellulaires et professionnelles. Les options de connectique N / DIN, les variantes de bande et de puissance simplifient l’intégration sur sites et en laboratoire.
