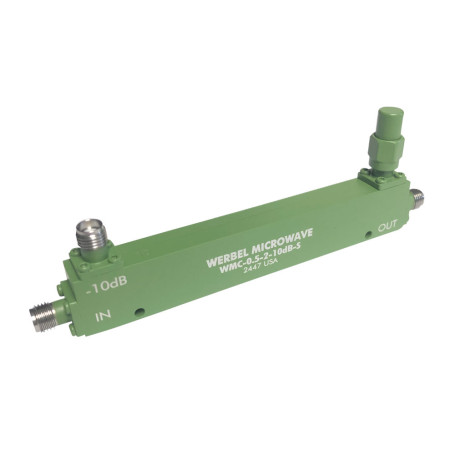

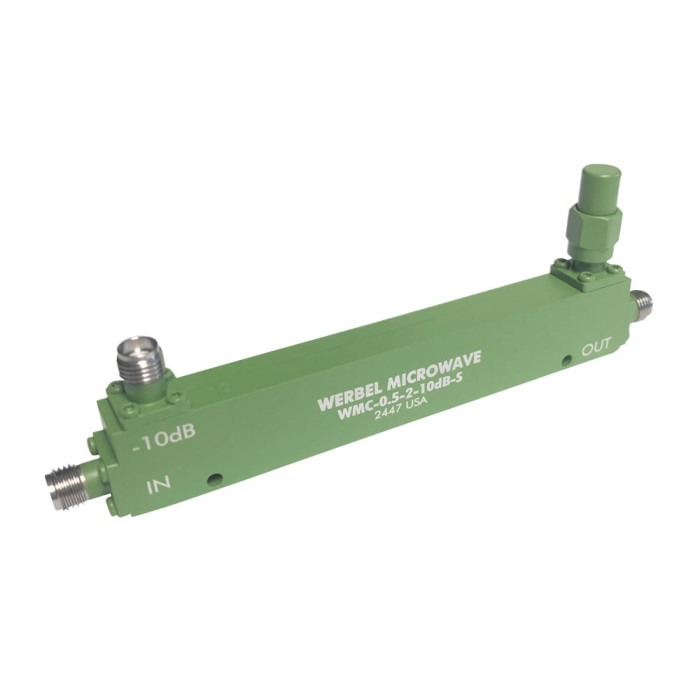

La gamme de coupleurs directionnels Werbel Microwave regroupe des modèles à simple ou double direction, conçus pour offrir un couplage précis sur des plages de fréquences allant de 80 MHz à 20 GHz, et jusqu’à 12400 MHz pour certaines versions. Chaque modèle est optimisé pour une plage donnée avec des performances typiques de directivité allant jusqu’à 28 dB. Disponibles avec des connecteurs SMA ou N, ces coupleurs conviennent aux bancs de test, systèmes de surveillance RF et mesures de réflexion ou d’isolation.

Avantages

• Large couverture fréquentielle : de 80 MHz à 20 GHz
• Choix de couplage précis : 6, 10, 15, 20 ou 30 dB selon le modèle
• Directivité élevée jusqu’à 28.3 dB
• Faible perte sur la ligne principale : dès 0.2 dB
• Connecteurs disponibles : SMA ou N-type selon la puissance admissible

Caractéristiques principales

• Type : Single ou Bidirectional Coupler
• Plage de fréquence : de 80 MHz à 20 GHz selon les modèles
• Couplage typique : 6, 10, 15, 20 ou 30 dB
• Directivité typique : 13 à 28.3 dB
• Perte sur ligne principale : typiquement entre 0.2 et 1.7 dB
• Puissance maximale : de 3 W à 200 W selon la version
• Connecteurs : SMA (standard), N pour haute puissance

Applications typiques

• Échantillonnage de signaux RF dans les bancs de test
• Mesure de puissance directe et réfléchie
• Surveillance de lignes de transmission RF
• Couplage d’amplificateurs ou de dispositifs passifs en test

Informations complémentaires

Chaque coupleur est spécifiquement calibré pour offrir une stabilité optimale dans sa plage de fréquence nominale. Certains modèles sont conçus pour des puissances allant jusqu’à 200 W en continu, permettant une intégration directe dans des systèmes à haute énergie RF. Les variantes "WMHP" désignent les versions haute puissance.
