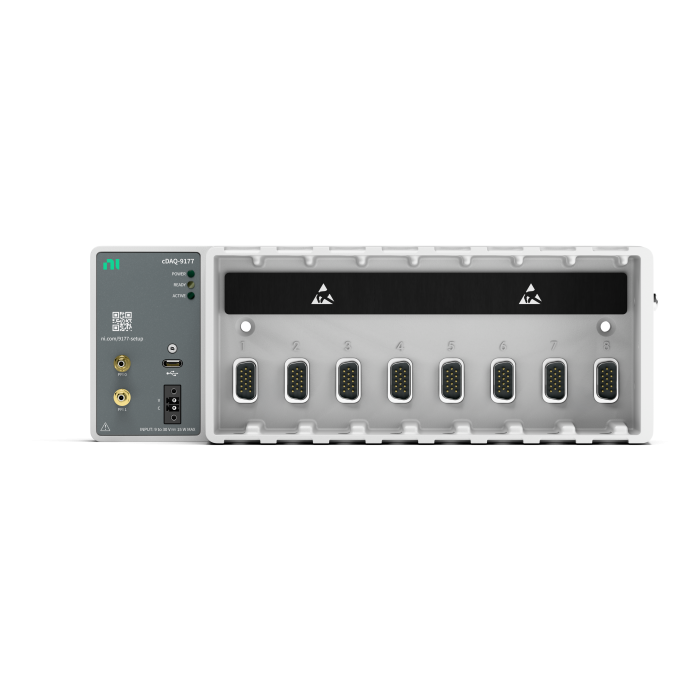

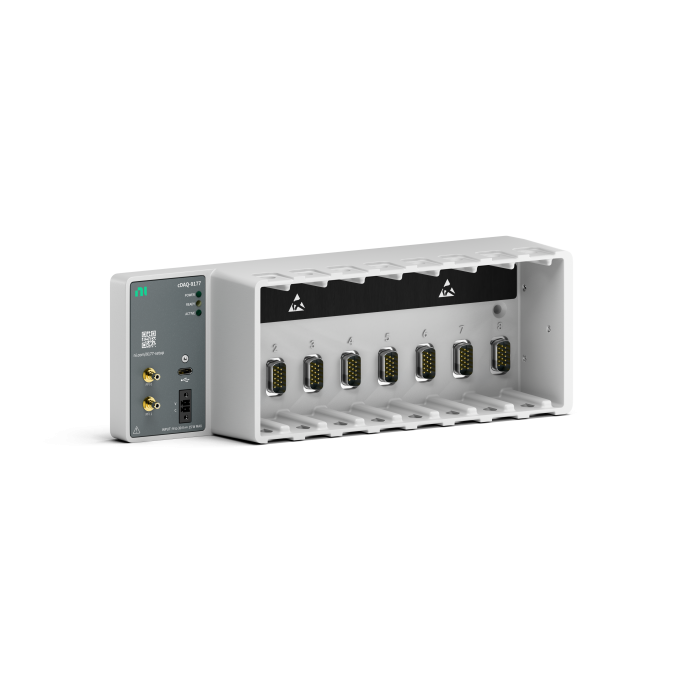

789117-01 : cDAQ-9177 châssis CompactDAQ, (8 emplacements) | NI - NATIONAL INSTRUMENTS

Le cDAQ-9177 est un châssis modulaire CompactDAQ conçu pour accueillir jusqu’à 8 modules de la série C. Son connecteur USB-C moderne avec soulagement de traction assure une connexion robuste, tandis que l’interface USB 2.0 Hi-Speed garantit une communication stable et fiable. Ce châssis constitue une plateforme idéale pour les systèmes d’acquisition de données multi-domaines.

Avantages :

• Architecture modulaire : compatibilité totale avec les modules NI C Series.
• Précision de synchronisation : résolution temporelle de 12,5 ns, précision 50 ppm.
• Connecteur robuste : interface physique USB-C avec verrouillage mécanique.
• Fiabilité : fonctionnement de -20 °C à +55 °C, protection IP40, résistance aux chocs 30 g.
• Polyvalence : gestion des signaux analogiques, numériques, compteurs et NI-XNET.

Caractéristiques principales :

• Nombre d’emplacements : 8 modules C Series
• Connectique : USB-C (interface USB 2.0 Hi-Speed, jusqu’à 7 flux de données simultanés)
• Entrées analogiques : FIFO 127 échantillons/slot, résolution 12,5 ns
• Sorties analogiques : 1,6 MS/s agrégé, FIFO 8191 échantillons
• E/S numériques : fréquences jusqu’à 10 MHz
• Compteurs/Timers : 4 compteurs 32 bits avec fonctions avancées
• Générateur de fréquence : 1 canal, bases 20 MHz / 10 MHz / 100 kHz
• PFI : 2 connecteurs SMB (PFI0, PFI1), jusqu’à 1 MHz
• Alimentation : 9 à 30 VDC, consommation max. 15 W
• Environnement : -20 °C à +55 °C, humidité 10–90 % HR
• Dimensions : 256,2 × 89,6 × 59,7 mm
• Poids : 924 g

Applications typiques :

• Bancs de test et validation en R&D
• Mesures synchronisées de capteurs multivoies
• Contrôle qualité industriel
• Essais mécaniques et électriques
• Applications embarquées nécessitant robustesse
