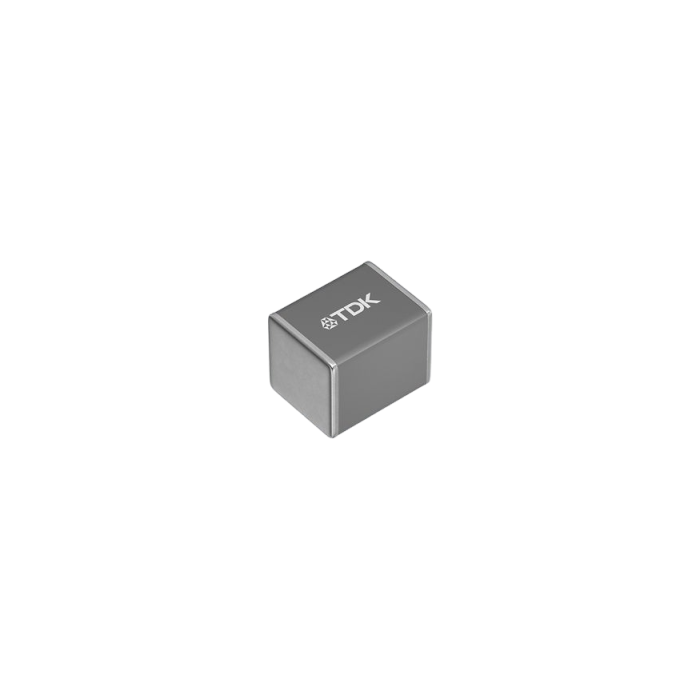

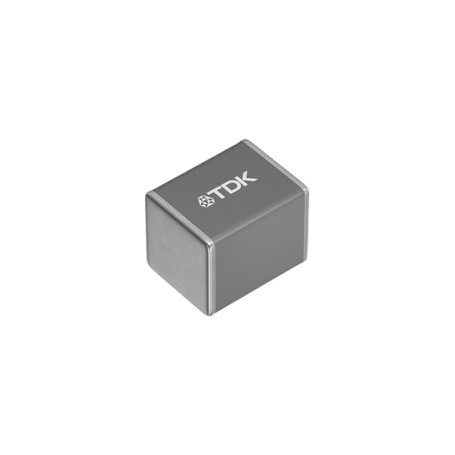

Nouveau Condensateur céramique multicouche ( jusqu'à 1250 V ): série CGA/C Agrandir l'image

Condensateur céramique multicouche ( jusqu'à 1250 V ): série CGA/C | TDK - EPCOS

Les condensateurs céramiques multicouches (MLCCs) de TDK offrent une capacité de 10 nF avec des caractéristiques C0G à 1 250 V dans un format compact 3225 (3,2 x 2,5 x 2,5 mm).

Plus de détails

Description

Les condensateurs céramiques multicouches (MLCCs) de TDK offrent une capacité de 10 nF avec des caractéristiques C0G à 1 250 V dans un format compact 3225 (3,2 x 2,5 x 2,5 mm). Ces composants de haute performance sont conçus pour répondre aux exigences croissantes des circuits à haute tension dans les applications automobiles et commerciales modernes, notamment avec l'adoption croissante des MOSFET en carbure de silicium (SiC).

Avantages :

  • Conception optimisée permettant une résistance élevée aux hautes tensions jusqu'à 1 250 V
  • Réduction de l'espace nécessaire sur les circuits imprimés grâce à leur format compact
  • Diminution du nombre de composants requis en série
  • Réduction de la chaleur générée, contribuant à prévenir la surchauffe des applications
  • Haute fiabilité avec qualification AEC-Q200 pour les applications automobiles

Caractéristiques principales :

  • Caractéristiques C0G avec variations minimes de capacité en fonction de la température et de la tension
  • Capacité de 10 nF à 1 250 V dans un format compact 3225
  • Disponible en versions automobile (série CGA) et commerciale (série C)
  • Tolérances de capacité disponibles : ±2% et ±5%
  • Dimensions : 3,2 x 2,5 x 2,5 mm (L x l x H)

Spécifications techniques :

  • Diélectrique de classe I avec caractéristiques C0G
  • Tension nominale : 1 250 V
  • Plage de température de fonctionnement : -55°C à +125°C
  • Conforme aux normes de qualification AEC-Q200

Performance :

  • Stabilité exceptionnelle de la capacité sur toute la plage de température
  • Comportement linéaire sous tension
  • Faible génération de chaleur sous charge
  • Durabilité accrue dans les environnements exigeants

Applications :

  • Condensateurs pour circuits résonants
  • Condensateurs snubber (antiparasites)
  • Chargeurs embarqués pour véhicules électriques
  • Convertisseurs DC/DC haute tension
  • Circuits de puissance utilisant des MOSFET en carbure de silicium (SiC)

Spécifications et modèles disponibles :

Type*Outer dimensions [mm]Temperature characteristicsRated voltage [V]Capacitance [nF]Capacitance tolerance [%]
CGA6P1C0G3B103G250AC 3.2 x 2.5 x 2.5 C0G 1,250 10 ±2
CGA6P1C0G3B103J250AC ±5
C3225C0G3B103G250AC ±2
C3225C0G3B103J250AC ±5
