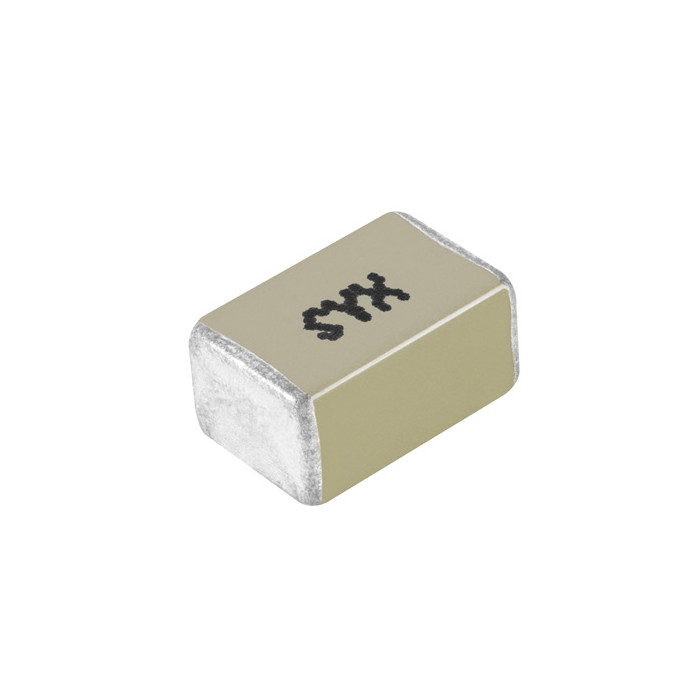

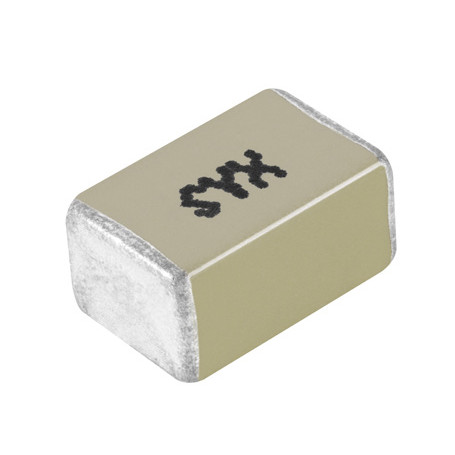

Condensateur céramique CMS de sécurité – Y2/X1/X2, impulsion 5 kV | KNOWLES

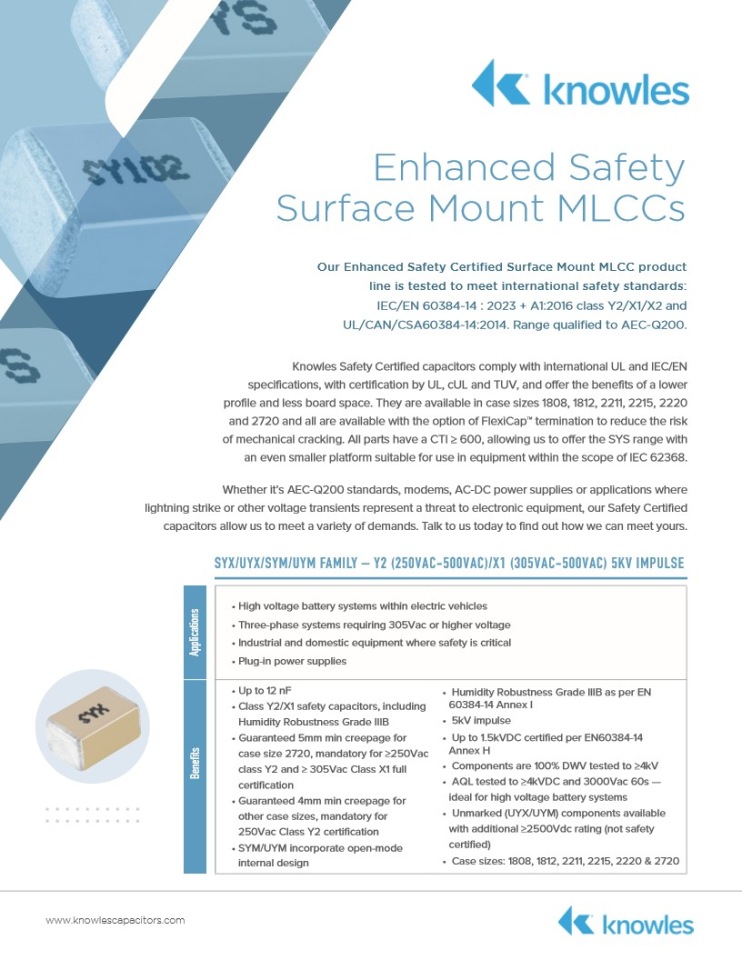

Les Enhanced Safety Surface Mount MLCCs de Knowles sont des condensateurs céramique de sécurité à montage en surface, qualifiés AEC-Q200, conçus pour les applications où la protection contre les surtensions, la conformité réglementaire et la fiabilité sont critiques. Ils respectent les normes internationales IEC/EN 60384-14:2023 + A1:2016 (classes Y2/X1/X2) ainsi que UL/CAN/CSA60384-14:2014. Proposés avec l’option de terminaison FlexiCap™ pour réduire le risque de fissuration mécanique, tous les modèles présentent un CTI ≥ 600 et offrent un profil bas pour un encombrement réduit sur PCB.

Avantages :

• Sécurité renforcée : conformité Y2/X1/X2, qualification AEC-Q200, impulsion 5 kV.
• Fiabilité mécanique : option FlexiCap™ limitant la fissuration, CTI ≥ 600.
• Robustesse environnementale : Humidity Robustness Grade IIIB (EN 60384-14, Annexe I).
• Conception sécurité “open-mode” (SYM/UYM) pour réduire le risque de court-circuit en défaillance.
• Distances de fuite garanties : 5 mm sur 2720 (≥250 Vac Y2 et 305 Vac X1), 4 mm sur autres boîtiers (250 Vac Y2).
• Plateforme compacte : boîtiers 1808, 1812, 2211, 2215, 2220, 2720 pour gain de place.

Caractéristiques principales :

• Technologie / diélectrique : MLCC de sécurité CMS, classes Y2/X1/X2.
• Tension secteur cible : Y2 (250–500 Vac), X1 (305–500 Vac).
• Impulsion supportée : 5 kV.
• Plage de capacité : jusqu’à 12 nF selon boîtier.
• Boîtiers : 1808, 1812, 2211, 2215, 2220, 2720 (profil bas, faible empreinte).
• Terminaisons : standard ou FlexiCap™ (anti-fissuration).
• Conformités : IEC/EN 60384-14:2023 + A1:2016, UL/CAN/CSA60384-14:2014, AEC-Q200.
• Schéma de référence & BOM : disponibles pour intégration rapide (libcamera non concerné).
• Marquage : versions non marquées disponibles (UXY/UYM) avec classes additionnelles ≥250 Vac (hors sécurité).

Applications typiques :

• Batteries haute tension véhicules électriques et BMS.
• Alimentations AC-DC et blocs d’alimentation “plug-in”.
• Équipements industriels et domestiques où la sécurité est critique (IEC 62368).
• Réseaux triphasés nécessitant 305 Vac et au-delà.
• Modules et modems soumis aux transitoires/rayonnements (surge, burst).

Pourquoi choisir les MLCCs de sécurité Knowles Enhanced Safety ?

Parce qu’ils combinent conformité réglementaire complète (Y2/X1/X2, AEC-Q200), résilience mécanique grâce à FlexiCap™, robustesse à l’humidité (IIIB) et impulsions 5 kV, ces MLCCs sécurisent vos conceptions secteur et haute tension tout en réduisant l’encombrement PCB. En complément, ES France vous accompagne dans le dimensionnement sécurité (détermination des classes, CTI, distances de fuite/creepage), la sélection boîtier/capacité et l’industrialisation de vos alimentations, chargeurs EV et équipements conformes aux normes en vigueur.
