Condensateur céramique haute tension – Sécurité X1/Y1 jusqu’à 440/400 V AC : Série CD45 | TDK - EPCOS

Les condensateurs céramique haute tension CD45 sont des composants à disque avec fils axiaux, conçus pour assurer une isolation renforcée et une protection optimale dans les alimentations secteur, adaptateurs, chargeurs et équipements nécessitant un très haut niveau de sécurité électrique. Leur construction robuste, associée à un revêtement externe ignifugé et à une tenue en tension élevée, garantit un fonctionnement fiable dans les environnements soumis aux surtensions transitoires ou aux contraintes CEM.

Ces condensateurs sont conformes aux normes internationales de sécurité (X1/Y1) et offrent une capacité d’isolation permettant une utilisation en configuration unitaire dans des dispositifs de classe II. Leur conception sans plomb et leur résine externe halogen-free répondent aux exigences environnementales actuelles.

Avantages :

• Certifiés X1 / Y1 pour une utilisation directe sur les lignes secteur.
• Très haute tenue en tension jusqu’à 4000 V AC.
• Isolation renforcée et coque ignifugée limitant les risques de choc électrique ou d’incendie.
• Compatibles RoHS et résine externe halogen-free.
• Large plage de capacités de 10 pF à 4700 pF.
• Excellent comportement thermique jusqu’à +125 °C.
• Format compact et plusieurs versions de fils pour montage flexible.

Caractéristiques principales :

• Technologie : condensateur céramique disque.
• Tension nominale :
  • X1 : 440 V AC
  • Y1 : 400 V AC
• Température de fonctionnement : −40 °C à +125 °C.
• Plage de capacité : 10 pF à 4700 pF.
• Tolérances : ±5 %, ±10 %, ±20 % selon la série.
• Caractéristiques thermiques : SL, B ou E.

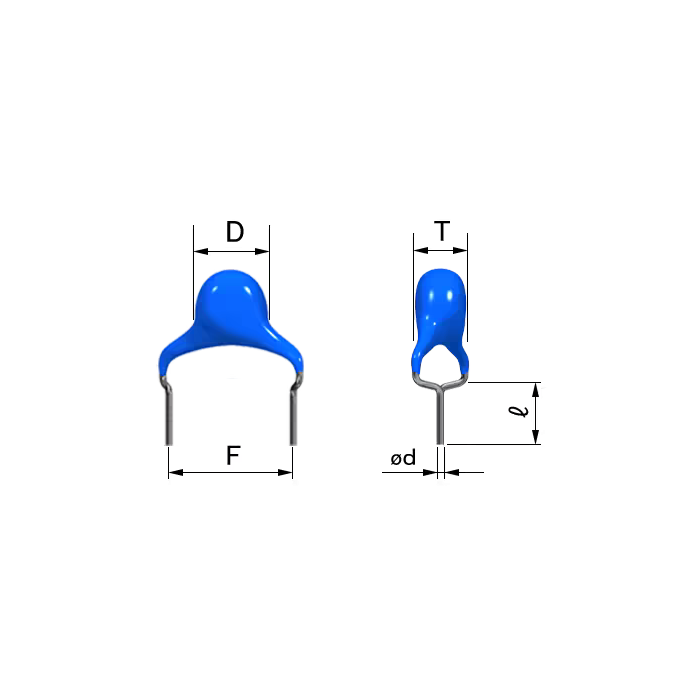

• Diamètre du disque : environ 6,5 à 13 mm selon valeur.
• Entraxe standard : 10 mm.
• Fils : standard, long, court ou sur bande.

Applications typiques :

• Condensateur Y pour adaptateur secteur et chargeur.
• Alimentations AC/DC et convertisseurs isolés.
• Équipements industriels et électroniques grand public connectés au secteur.
• Filtres EMI nécessitant des composants de classe X1/Y1.

Pourquoi choisir la série CD45 :

• Haute sécurité avec isolation renforcée et conformité X1/Y1.
• Fiabilité certifiée pour les applications critiques secteur.
• Grande endurance thermique et électrique.
• Dimensions compactes adaptées aux alimentations modernes.
• Support ES France pour choisir la capacité et la caractéristique thermique adaptées.

Spécifications et modèles disponibles :
