Description

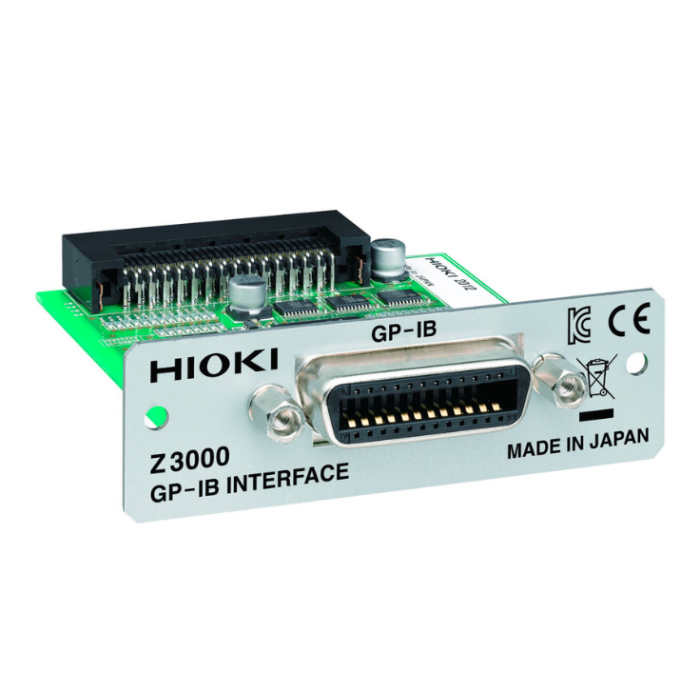

Le Z3000 est un module d’interface GPIB (IEEE-488) conçu pour les instruments de mesure HIOKI compatibles, tels que les ponts LCR des séries IM3523, IM3533 et IM3533-01. Il permet le contrôle à distance des instruments via une connexion GPIB, facilitant l’automatisation des tests et l’intégration dans des systèmes de mesure complexes.
Avantages
- Communication standardisée : conforme aux normes IEEE-488.1 (1987) et conçu selon IEEE-488.2 (1987).
- Installation simple : module enfichable avec vis de fixation, sans configuration logicielle complexe.
- Fiabilité industrielle : conçu pour un usage intensif dans des environnements de test professionnels.
- Compatibilité étendue : fonctionne avec plusieurs instruments HIOKI, notamment les ponts LCR.
Caractéristiques principales
- Type d’interface : GPIB (IEEE-488)
- Compatibilité : IM3523, IM3533, IM3533-01
- Dimensions : environ 90 mm (L) × 28 mm (H) × 82 mm (P)
- Poids : environ 75 g
- Température de fonctionnement : 0 °C à 40 °C
- Humidité de fonctionnement : 20 % à 80 % RH (sans condensation)
- Température de stockage : -10 °C à 55 °C
- Altitude maximale d’utilisation : 2000 m
- Accessoires inclus : vis de fixation, manuel d’utilisation
Applications typiques
- Intégration dans des bancs de test automatisés
- Contrôle à distance d’instruments de mesure via GPIB
- Acquisition de données dans des environnements de production ou de laboratoire
- Communication avec des systèmes SCPI pour automatisation de séquences de test
Informations complémentaires
- Installation : nécessite le retrait du panneau vierge de l’instrument, puis fixation du module avec deux vis M3×6 mm
- Câbles recommandés : HIOKI 9151-02 ou 9151-04 pour la connexion GPIB
- Entretien : nettoyage avec un chiffon doux légèrement humide ; éviter les solvants
- Précautions : ne pas installer dans des environnements exposés à des gaz corrosifs, à l’humidité excessive ou à des vibrations mécaniques importantes
