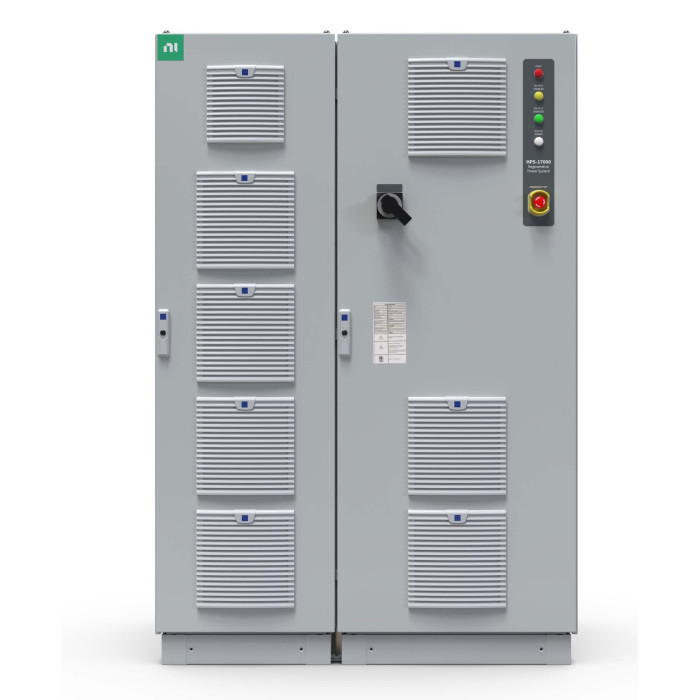

Puissance SiC 150 kW pour Test de Batterie VE à Grande Échelle : HPS-17000 | NI - NATIONAL INSTRUMENTS

Le HPS-17000 est un cycleur de batterie bidirectionnel capable de fonctionner jusqu'à 1500 V DC et 150 kW. Il est conçu pour tester les architectures de batteries EV 400 V et 800 V, avec des modes de fonctionnement haute tension et haute intensité. Il intègre un logiciel de configuration, d'exécution et de génération de rapports.

Avantages :

• Compatibilité avec les architectures de batteries EV modernes
• Fonctionnement bidirectionnel pour charge et décharge
• Protection intégrée contre les surtensions, surintensités et défauts d’isolation
• Refroidissement par air forcé pour une performance thermique optimale
• Interface Ethernet et contrôle logiciel intégré

Caractéristiques principales :

Dimensions

• Longueur : 925,2 mm
• Largeur : 1 408 mm
• Hauteur : 2 123,6 mm
• Poids : 1 650 kg (sans caisse)

Matériaux et construction

• Armoires personnalisées avec modules de puissance, contrôleur sbRIO, alimentation 24 V
• Filtres EMI, transformateurs d’entrée, borniers AC/DC

Performances

• Tension de sortie : jusqu’à 1 500 V DC
• Courant de sortie : jusqu’à ±480 A DC
• Puissance maximale : 150 kW
• Rendement typique : 94 %

Environnement

• Température de fonctionnement : 0 °C à 35 °C
• Humidité : 20 % à 70 %
• Altitude maximale : 2 000 m
• Indice de protection : IP2X

Alimentation

• Entrée AC : 400 V ou 480 V triphasé
• Fréquence : 50/60 Hz
• Courant nominal : 230 A à 270 A selon le modèle

Fonctionnalités de sécurité

• Bouton d’arrêt d’urgence (EMO)
• Surveillance de l’isolation (IMD)
• Protection contre les surintensités et surtensions
• Protection thermique

Applications :

• Tests de batteries pour véhicules électriques
• Tests d’inverseurs et de dynamomètres
• Tests de résistance d’isolement
• Validation de systèmes haute tension
