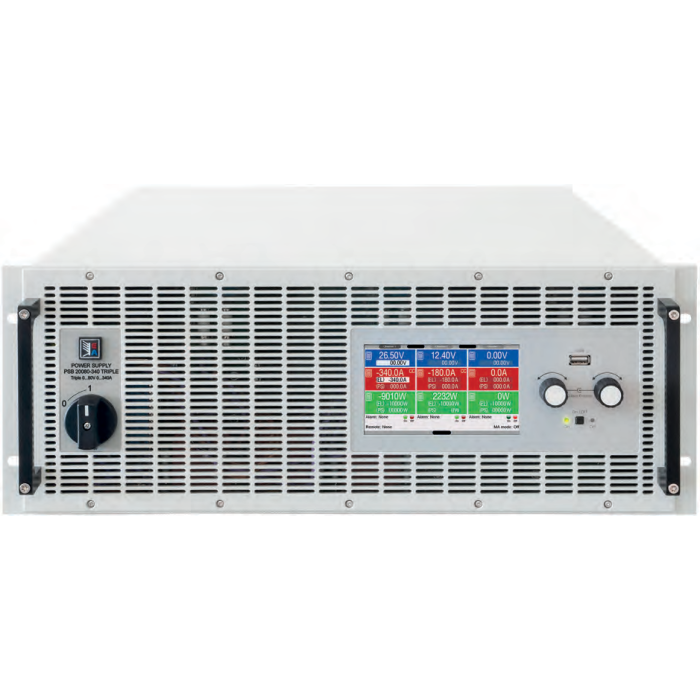

Les alimentations de laboratoire DC bidirectionnelles à trois canaux de la série PSB 20000 Triple 4U de EA Elektro-Automatik sont des appareils à deux quadrants pouvant fonctionner à la fois comme source d’alimentation et comme charge électronique.
Les alimentations de laboratoire DC bidirectionnelles à trois canaux de la série PSB 20000 Triple 4U de EA Elektro-Automatik sont des appareils à deux quadrants pouvant fonctionner à la fois comme source d’alimentation et comme charge électronique. En mode charge, l’appareil est régénératif et réinjecte l’énergie dans le réseau local avec un rendement allant jusqu’à 96 %. Grâce à leur large plage de tension d’entrée, ces appareils sont compatibles avec pratiquement toutes les tensions secteur mondiales.
Les tensions et courants DC sont définis selon l’application, avec une plage allant de 0 à 60 V jusqu’à 0 à 920 V, et de 0 à 40 A jusqu’à 0 à 340 A par canal. L’alimentation fonctionne comme une sortie flexible à puissance constante (autoranging), couvrant une large plage de tension et de courant. Pour des besoins de puissance plus élevés, tous les appareils sont équipés d’un bus maître/auxiliaire, permettant de connecter jusqu’à 8 unités en parallèle, atteignant jusqu’à 80 kW et 2720 A par canal.
Des fonctionnalités typiques de laboratoire sont également intégrées : générateur de fonctions, gestion des alarmes et avertissements, interfaces industrielles optionnelles, solutions logicielles, etc.
Connexion secteur Les alimentations de la série PSB 20000 sont dotées d’un PFC actif (correction du facteur de puissance), garantissant une haute efficacité énergétique. Elles acceptent une large plage de tension d’entrée : 208 V à 380/400/480 V, ce qui permet une utilisation dans la majorité des réseaux électriques mondiaux. L’ajustement à la tension secteur disponible est automatique, sans configuration manuelle. En cas d’alimentation en 208 V, une réduction automatique de la puissance de sortie DC est appliquée.
Récupération d’énergie En mode charge, l’énergie consommée est récupérée et réinjectée dans le réseau avec un rendement allant jusqu’à 96 %. Contrairement aux charges classiques qui dissipent l’énergie sous forme de chaleur, cette technologie permet de réduire les coûts énergétiques et les besoins en climatisation, tout en diminuant les coûts d’investissement et d’installation.
Caractéristiques principales :
Plage d’entrée étendue : 208 V - 480 V, +10 %, triphasé AC
Correction active du facteur de puissance, typique 0,99
Alimentation bidirectionnelle, 2 quadrants (source et charge)
Fonctionnement en charge avec récupération d’énergie vers le réseau
Très haut rendement jusqu’à 96 %
Haute performance : jusqu’à 10 kW par canal
Tensions : 0 - 60 V à 0 - 920 V par canal
Courants : 0 - 40 A à 0 - 6000 A par canal
Sorties DC à puissance régulée flexible (autoranging)
Modes de régulation : CV, CC, CP, CR avec transition rapide
