Description

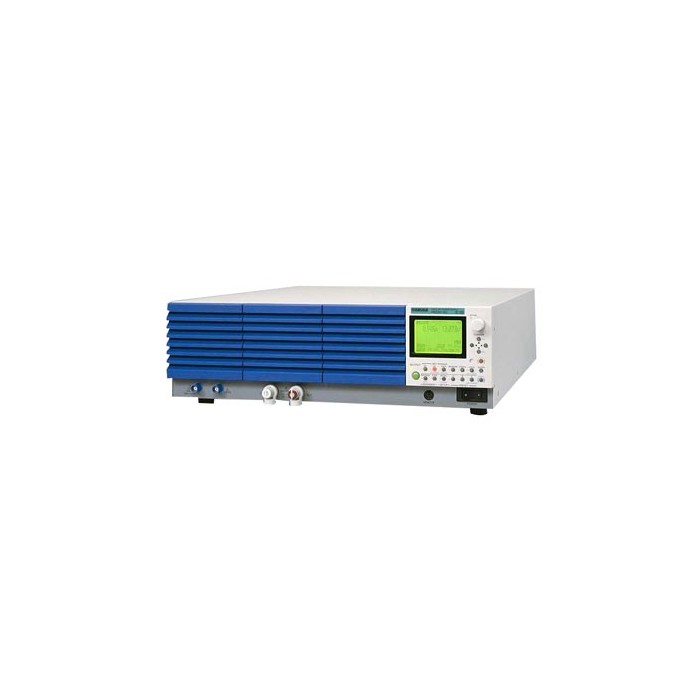

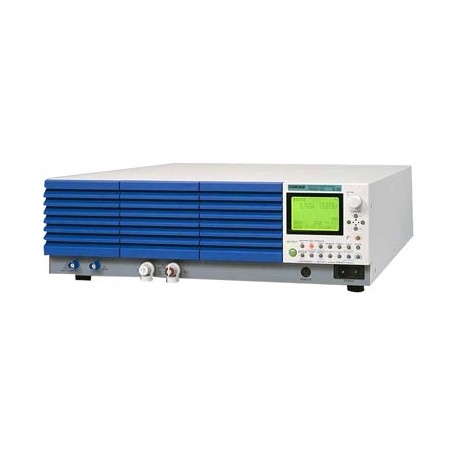

La série PBZ est une alimentation DC bipolaire de laboratoire et de production, capable de fournir et d’absorber du courant sur les 4 quadrants (source/sink) sans inversion de câblage. Elle intègre un générateur de formes d’onde et un séquenceur pour simuler précisément des profils de tension/courant complexes (automobile, électronique embarquée, moteurs DC, dépôts pulsés, champs magnétiques, batteries). La version « A » (PBZ20-20A) ajoute un pic de courant jusqu’à 6× le nominal pour les appels d’inrush.
Avantages :
- 4 quadrants réels : fonctionnement bipolaire continu (±V/±I) idéal pour charges inductives et capacitatives.
- Génération de formes d’onde : sinusoïdal, carré, triangulaire + 16 formes arbitraires, balayages d’amplitude/fréquence, phase et rapport cyclique paramétrables.
- Séquenceur avancé : jusqu’à 1024 pas, 16 programmes, scripts multi-programmes, synchronisation multi-voies (déviation négligeable).
- Réponse ultra-rapide : 100 kHz (CV) sur modèles standard, 150 kHz (CV) sur PBZ20-20A ; temps de montée/descente à quelques microsecondes.
- Faible bruit : ripple typique de quelques mVrms pour des mesures et alimentations de précision.
- Mode unipolaire : exploitation de la pleine puissance en 1er/2e quadrants pour des profils source/sink asymétriques.
- Interfaces ouvertes : USB, GPIB, RS232C en standard (LAN en option), commandes SCPI, triggers, clock, moniteurs V/I, télésense.
- Extensibilité : parallélisation simple (kit) et gammes SR/BP haute intensité jusqu’à ±200 A.
Caractéristiques principales :
- Puissance unitaire : 400 W (modèles PBZ standard).
- Bande passante (CV) : 100 kHz typ. (150 kHz sur PBZ20-20A).
- Formes d’onde : sin, tri, carré, 16 arbitraires ; phase 0–359°, rapport cyclique 0,1–99,9 % (selon f), balayage lin/log.
- Séquence : 16 programmes, 1024 pas cumulés, pas de 100 μs à long terme ; scripts et exécution synchronisée multi-appareils.
- Logic : soft-start/soft-stop, limite V/I (V-LIMIT/I-LIMIT), mémoires préréglées, mesure intégrée DC/AC/Crête, verrouillage clavier.
- Contrôles externes : consignes analogiques (0 à ±10 V), entrée BNC EXT SIG IN (gain, polarité, offset), télésense (≈0,5 V), triggers I/O, horloge 10 MHz.
- Protections : OVP, OCP, surchauffe, limites source/sink.
- Alimentation : 100–240 Vac, 50/60 Hz (≈900 VA max sur charge nominale).
- Encombrement/poids : env. 430 × 128 × 550 mm ; ≈22 kg.
Applications typiques :
- Automobile : profils de fluctuations d’alimentation, appels d’inrush, redémarrages, tests multi-lignes synchronisés (+B/ACC/ILL).
- Batteries & BMS : charge/décharge simulées, supercondensateurs, ripple overlap.
- Moteurs DC / actionneurs : durabilité, démarrages répétés, couplage avec capteurs/canaux synchrones.
- Dépôts électrolytiques pulsés, Helmholtz et génération de champs.
- R&D/Production : alimentation de cartes sensibles, tests convertisseurs, validation de transitoires rapides.
Tableau comparatif – modèles PBZ (400 W)
| Modèle | Plage tension (DC) | Courant (DC) | Bande (CV) | Ripple typ. (rms) | Points forts |
|---|
| PBZ20-20A |
0 à ±21 V |
0 à ±21 A |
≈150 kHz |
≈2 mV |
Pic courant 6× (jusqu’à ~120 A crête, 10 ms) • Réponse ultra-rapide |
| PBZ20-20 |
0 à ±21 V |
0 à ±21 A |
≈100 kHz |
≈2 mV |
Polyvalent basse tension / forte intensité |
| PBZ40-10 |
0 à ±42 V |
0 à ±10,5 A |
≈100 kHz |
≈4 mV |
Équilibre tension/courant pour sous-ensembles embarqués |
| PBZ60-6.7 |
0 à ±63 V |
0 à ±7,035 A |
≈100 kHz |
≈4 mV |
Tests convertisseurs, magnétisation, dépôts pulsés |
| PBZ80-5 |
0 à ±84 V |
0 à ±5,25 A |
≈100 kHz |
≈4 mV |
Haute tension de sortie, faible bruit |
