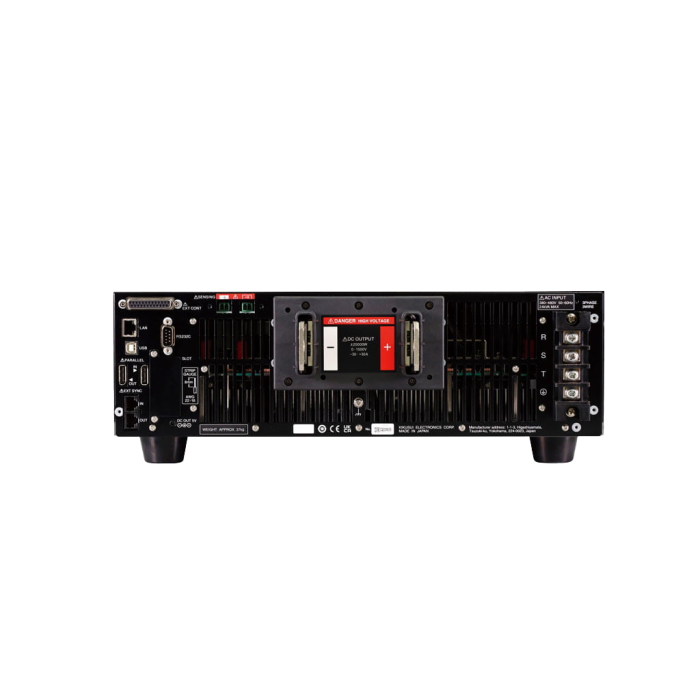

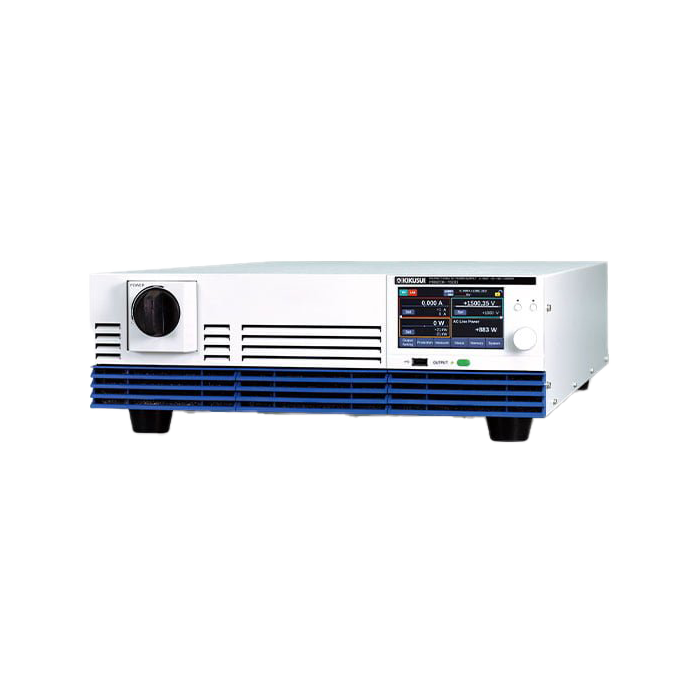

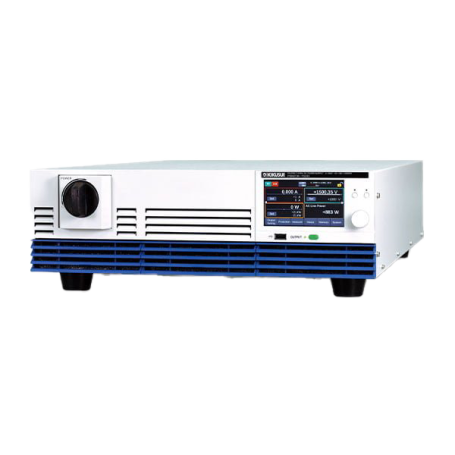

Alimentation DC bidirectionnelle haute capacité 20 kW : Série PXB | KIKUSUI ELECTRONICS CORP.

Les alimentations DC bidirectionnelles de la série PXB ont une puissance max de 20 kW dans un format 19" 3U. La série se décline en 4 gammes : 50 V +/- 800 A, 500 V +/- 120 A, 1 000V +/- 60 A, 1 500 V +/- 30 A.

Plus de détails

Téléchargement

Description

La série Kikusui PXB est une alimentation DC bidirectionnelle haute puissance qui combine dans un seul châssis la fourniture d’énergie (source) et la régénération (sink) avec une densité de puissance de 20 kW en 3U. Disponible en tensions nominales de 50 V / 250 V / 500 V / 1000 V / 1500 V, elle prend en charge l’entrée triphasée 200 V ou 400 V, le fonctionnement continu jusqu’à 50 °C (selon modèle) et la mise en parallèle jusqu’à 25 unités (500 kW). Interface tactile, LAN/USB/RS232C et contrôle analogique isolé sont fournis en standard. :contentReference[oaicite:0]{index=0}

Avantages :

  • Bidirectionnelle native : un seul équipement pour charger/décharger, tester en source/sink et régénérer l’énergie vers le réseau (sur site).
  • Rapidité dynamique : temps de montée/descente typ. 10 ms et réponse ajustable (FAST/SLOW, slew en 5 pas) pour s’adapter à la charge.
  • Stabilité accrue : fonctionnement sans oscillation ni overshoot même avec charges fortement capacitives (ex. 400 µF).
  • Évolutivité : parallélisation “one-control” jusqu’à 25 unités avec reconnaissance automatique.
  • Fonctions avancées : mode SEAM (charge/décharge sans saut de consigne), séquenceur (30 programmes/10 000 pas), pulse/sinus, courbe I-V, résistance interne variable, E/S numériques isolées.
  • Sécurité & protections : OVP/UVP/OCP/OPP, watchdog, alarmes externes, protections réseau (LOVP/LUVP/FREQ).

Caractéristiques principales :

  • Puissance nominale : ±20 kW par unité (20 kW source / 20 kW sink).
  • Tensions nominales : 0–50 V, 0–250 V, 0–500 V, 0–1000 V, 0–1500 V (réglage jusqu’à 105 %).
  • Courant nominal : jusqu’à ±800 A (modèle 50 V), ±200 A (250 V), ±120 A (500 V), ±60 A (1000 V), ±30 A (1500 V).
  • Entrée : 3×200 V (180–252 V) ou 3×400 V (342–504 V), PF typ. 0,96.
  • Interfaces : LAN (LXI 1.5), USB (device/host), RS232C, contrôle analogique isolé, E/S numériques isolées (NPN/PNP).
  • Contrôle : modes CV/CC/CP, priorité à l’activation (anti-overshoot), écran tactile opérable avec gants.
  • Environnement : fonctionnement continu à 50 °C (hors PXB20K-50/250 : 40 °C), refroidissement par ventilateur.
  • Dimensions/poids : 3U (430 × 128 × 720 mm), env. 37–41 kg selon modèle.

Applications typiques :

  • Tests batteries & BMS : cycles charge/décharge, profil dynamique, simulation de résistance interne.
  • Convertisseurs DC/DC bidirectionnels : vieillissement, rendement, transitoires, réversibilité énergie.
  • Inverters moteurs : tests source/sink, récupération d’énergie, profils pulsés/sinusoïdaux.
  • HIL & R&D puissance : génération de courbes I-V, séquences complexes, caractérisation composants (Si/SiC/GaN).
  • Bancs haute puissance : extension modulaire jusqu’à 500 kW en parallèle.

Informations complémentaires :

Le mode SEAM permet de faire circuler le courant dans les deux sens sans changer la consigne de tension, supprimant undershoot/overshoot lors du basculement charge/décharge. Le séquenceur intégré (30 programmes, 10 000 pas) et les fonctions Pulse/Sinus facilitent la reproduction de profils réels. Les E/S isolées (analogiques et numériques) simplifient l’intégration sur PLC et bancs automatisés, tandis que la mise en parallèle “one-control” avec auto-détection réduit les temps d’assemblage.

Spécifications et modèles disponibles :

ModèleTension nominaleCourant nominal (source/sink)PuissanceRipple (rms)Temps montée/descentePoids approx.
PXB20K-50 0–50 V ±800 A ±20 kW 30 mV 10 ms / 10 ms 41 kg
PXB20K-250 0–250 V ±200 A ±20 kW 125 mV 10 ms / 10 ms 39 kg
PXB20K-500 0–500 V ±120 A ±20 kW 250 mV 10 ms / 10 ms 38 kg
PXB20K-1000 0–1000 V ±60 A ±20 kW 500 mV 10 ms / 10 ms 37 kg
PXB20K-1500 0–1500 V ±30 A ±20 kW 750 mV 10 ms / 10 ms 37 kg

Fiche technique (peut contenir des options)

Gammes de tension 0 à 1 000 V, 100 à 1 500 V
Interface Analogique, LAN, USB, RS 232
Puissances 0 à 30 kW
Technologies Linéaire
