Plateforme caméra GMSL – pour module NVIDIA Jetson AGX : JCB002 | CONNECT TECH

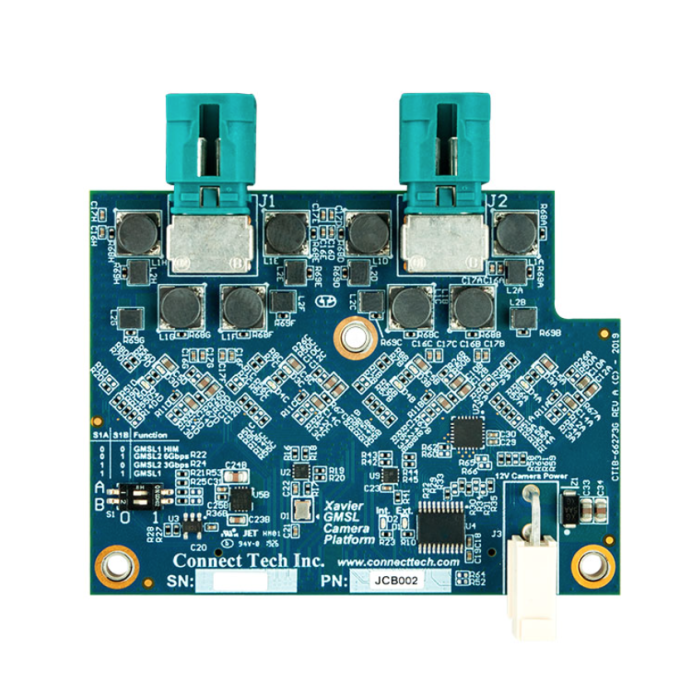

La Xavier GMSL Camera Platform (JCB002) est une carte d’extension compacte (75 × 57 mm, 50 g) permettant de connecter jusqu’à huit caméras GMSL1 ou GMSL2 aux modules NVIDIA Jetson AGX Xavier et AGX Orin via les carrier boards Rogue ou Forge.

Avantages :

• Jusqu’à 8 caméras GMSL avec alimentation PoC.
• Support des protocoles GMSL1 ou GMSL2, sélectionnable.
• Alimentation via le carrier ou entrée externe 9–24 V.
• Format compact (75×57 mm, 50 g).
• Fonctionne de –40 °C à +85 °C.
• Garantie 1 an et support ConnectTech.

Caractéristiques principales :

• Protocole : GMSL1 / GMSL2.
• Caméras : jusqu’à 8 via 2× MATE‑AX Quad Coax.
• Déserializer : Maxim MAX9296A, sortie MIPI CSI‑2 4 lanes ×2.
• Alimentation : via carrier ou externe 9–24 V.
• Dimensions : 75 × 57 mm ; poids : 50 g.
• Température de fonctionnement : –40 °C à +85 °C.
• Compatibilité : Rogue/Forge Carrier Orin, Rogue Carrier Xavier.

Applications typiques :

• Systèmes multi-caméras pour vision surround et robotique.
• Déploiements industriels robustes avec flux vidéo synchronisés.
• Projets intégrés dans des environnements hostiles.

Informations complémentaires :

• Référence : JCB002.
• Documentation : fiche technique, manuel, modèles 3D.
• Accessoires : câbles MATE‑AX → FAKRA (kit CBG341).
• Support JetPack 5.x pour AGX Xavier et Orin.
