Porteuse spacieuse pour NVIDIA Jetson TX2/TX2i Agrandir l'image

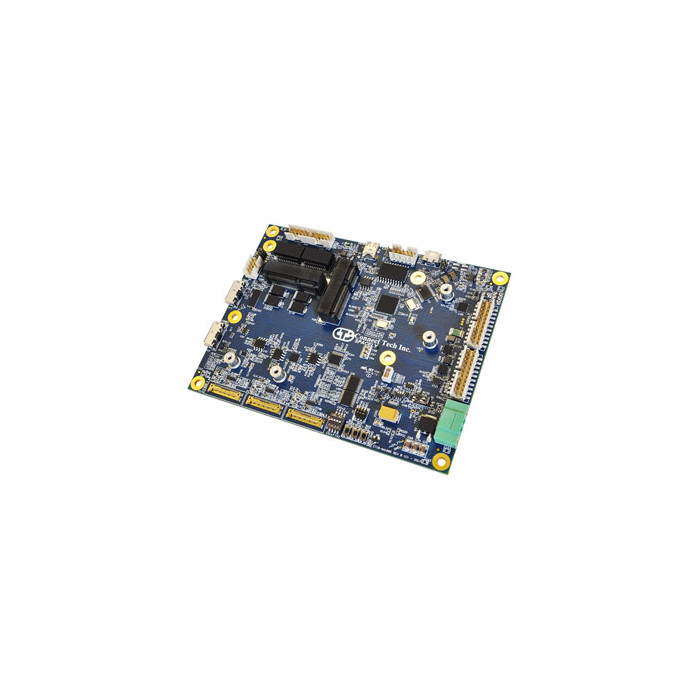

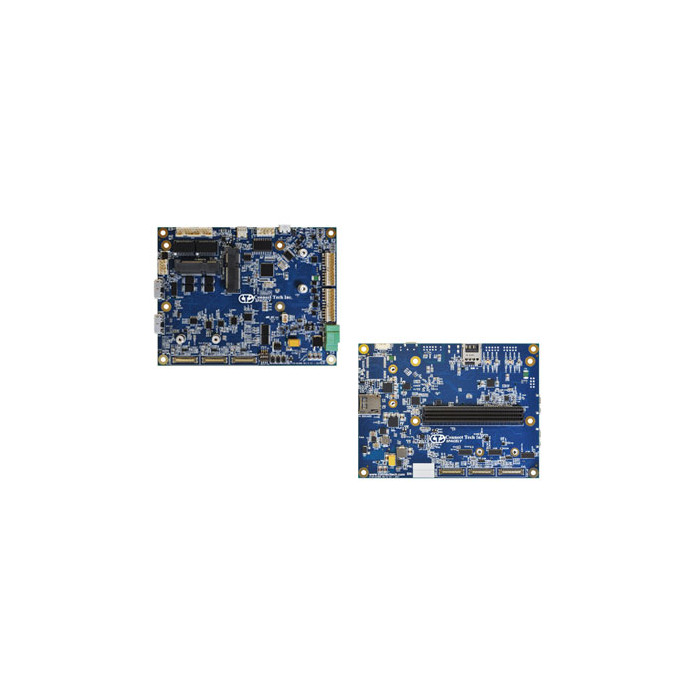

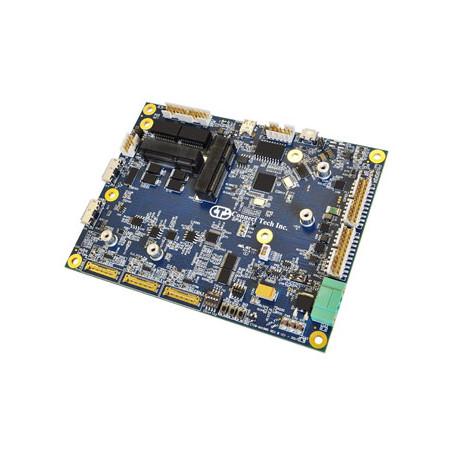

Carte porteuse pour NVIDIA® JETSON™ TX2/TX2i : Spacely Carrier Board | CONNECT TECH

ASG006 / ASG009

La carte porteuse Spacely donne la capacité aux utilisateurs de connecter simultanément jusqu'à 6 caméras MIPI CSI-2, avec une extension intégrée pour un module GPS/GNSS.

Plus de détails

Téléchargement

Comparaison Nvidia Jetson TX2

Téléchargez ce fichier (711.32k)
Documentation porteuse spacieuse Jetson TX2/TX2i

Téléchargez ce fichier (746.6k)

Description

La carte porteuse Spacely permet aux utilisateurs de connecter simultanément jusqu'à 6 caméras MIPI CSI-2, tout en offrant une extension intégrée pour un module GPS/GNSS donnant des opportunités étendues pour les applications nécessitant une localisation précise.

Caractéristiques :

  • Connectez jusqu'à 6 entrées caméra MIPI CSI-2
  • IO adaptées pour une connexion facile au pilote automatique Pixhawk
  • 2x GbE, 1x uHDMI, 2x USB 3.0, 2x USB 2.0, 1x USB CLIENT, 1x slot miniPCIe, slot mSATA
  • 2x UART, I2C, SPI, 16 GPIO tous à +3.3V IO
  • Plage de température étendue -40°C à +85°C

Spécifications :

Compatibility NVIDIA® Jetson™ TX1, NVIDIA® Jetson™ TX2, NVIDIA® Jetson™ TX2i
Network 2x Gigabit (10/100/1000) Ports
Display 1x HDMI, Supports up to HDMI 2.0 UHD 4K [2160p] at 60Hz
Camera Inputs 6 x2 Lane MIPI CSI-2
OR
3 x4 Lane MIPI CSI-2
USB 1x USB 2.0 to miniPCIe Slot, 1x USB CLIENT, 2x USB 2.0, 2x USB 3.0
Storage 1x microSD Card Slot, 1x mSATA Full Sized Slot
UART Type 2x 3.3V from TX2/TX1 UART0 and UART1
I2C I2C Channel 1 @ 3.3V IO
CAN 1 x CAN 2.0b Port
GPIO 16 bits of 3.3V (level shifted GPIO)
Optional Sensor Expansion 1x GPS/GNSS Module (optional)
Expansion 1 x miniPCIe Slot with PCIe, USB + SIM
LEDs GbE LEDs, PWR, S3#
Power Requirements Wide Input +12V to +22V DC
SPI SPI Channel @ 3.3V IO
Dimensions 125mm x 95mm
Operating Temperature -40°C to +85°C (-40°F to +185°F)

Main Products
Part Number Description
ASG006 Spacely Carrier for NVIDIA® Jetson™ TX2/TX2i/TX1
ASG009 Spacely Carrier for NVIDIA® Jetson™ TX2/TX2i/TX1 with u-blox NEO-M8L GNSS and 3D Sensors

Cables/Accessories
Part Number Description
XHG301 TX2/TX1 Passive Heat Sink
XHG302 TX2/TX1 Active Heat Sink
MSG080 Power Supply for ASG006 / ASG009
CKG045 ASG006 Cable Kit
CBG116 20-pin Minitek to Flying Leads
CBG191 CAN Bus (DB-9 Male) to 10-Pin MiniTek (P7)
CBG307 USB3.0 Micro B
