Description

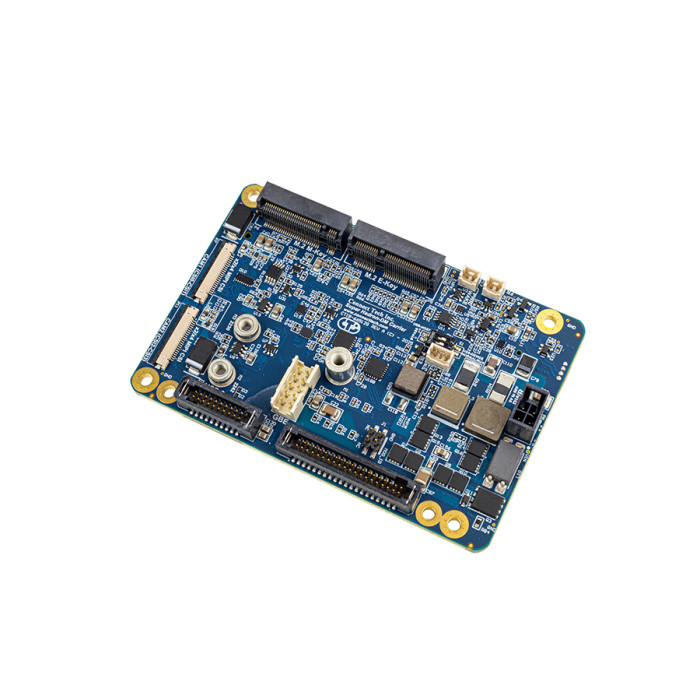

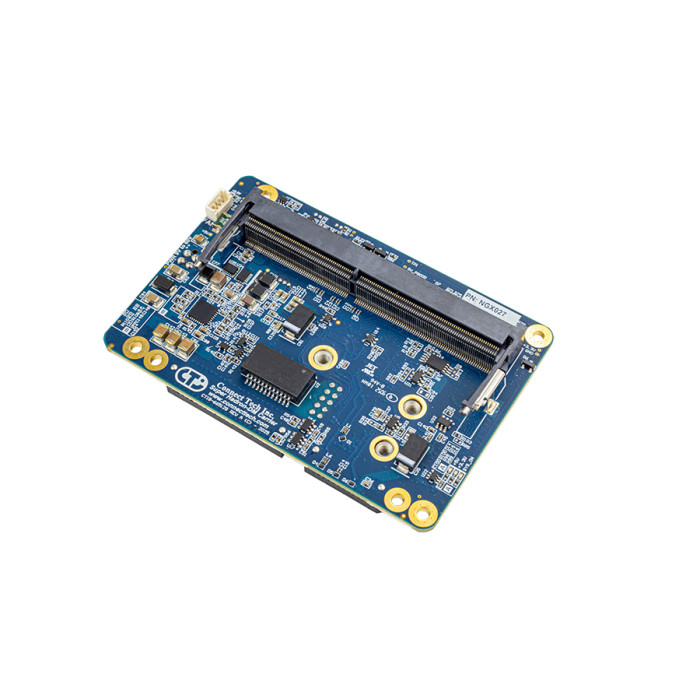

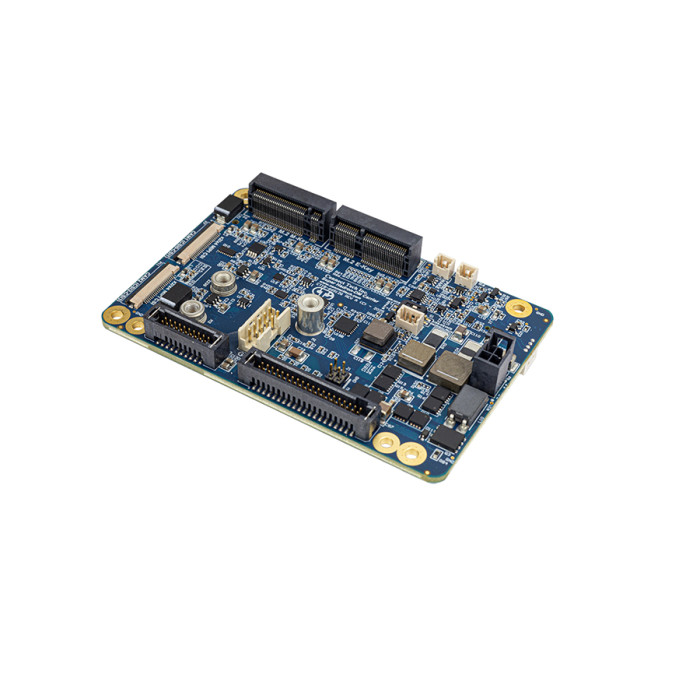

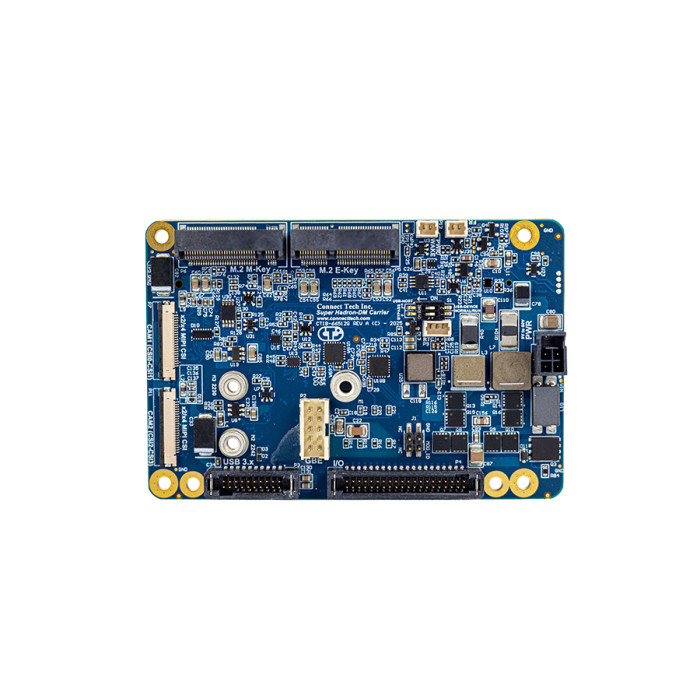

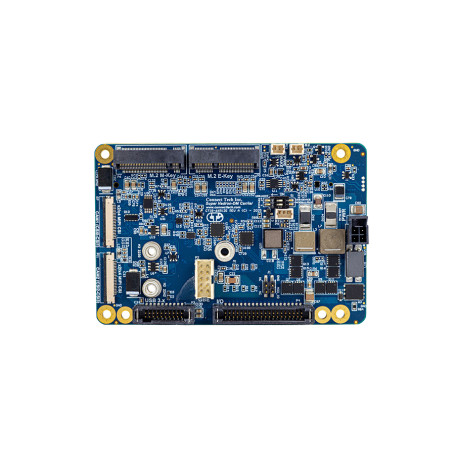

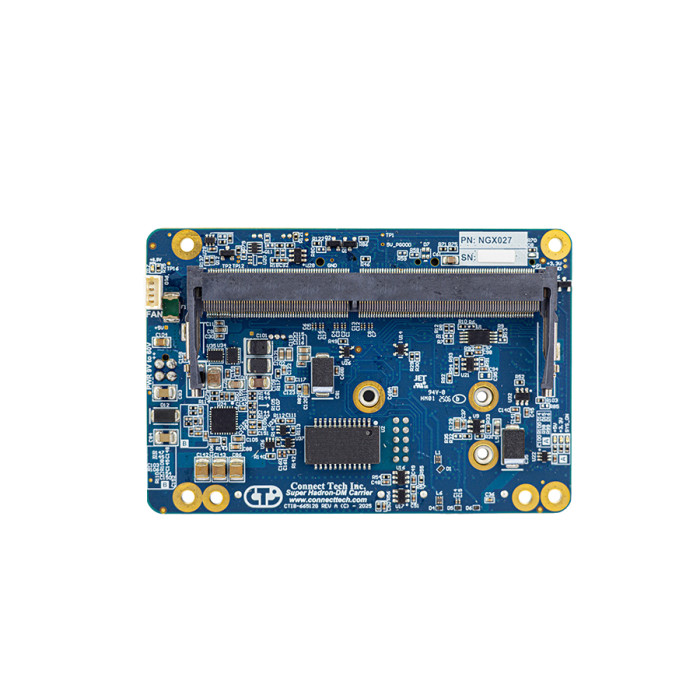

La NGX027 Super Hadron-DM de Connect Tech est une carte porteuse ultra compacte et durcie pour les modules NVIDIA Jetson Orin NX et NVIDIA Jetson Orin Nano.
Légèrement plus grande que le module Jetson SODIMM, elle est conçue pour les applications de calcul IA en périphérie, de vision, d’inférence et de charges utiles embarquées sans pilote.
La carte intègre une connectique riche, une entrée d’alimentation large plage et des connecteurs verrouillables adaptés aux environnements durcis.
Avantages
- Format très compact avec dimensions de 87,6 x 58,8 mm.
- Compatibilité NVIDIA Jetson Orin NX et Jetson Orin Nano.
- Prise en charge du Super Mode pour les modules Jetson Orin NX et Jetson Orin Nano.
- Connecteurs verrouillables pour les environnements soumis aux vibrations ou contraintes mécaniques.
- Large plage d’alimentation de 10 à 60 V DC, avec plage nominale de 12 à 48 V DC.
- Double interface caméra MIPI CSI-2 pour les applications de vision embarquée.
- Stockage NVMe au format 2242/2230 M-Key.
- Extension M.2 E-Key pour WiFi/Bluetooth.
Caractéristiques principales
- Référence : NGX027
- Modules compatibles : NVIDIA Jetson Orin NX et NVIDIA Jetson Orin Nano
- Ethernet : 1 port 1000BASE-T avec connecteur à verrouillage positif
- USB : 2 ports USB 3.1 Gen 1, dont 1 hôte uniquement et 1 double fonction hôte/périphérique sélectionnable par interrupteur S1
- Caméras : 2 interfaces MIPI CSI-2 4 voies avec connecteur FPC 22 broches
- Stockage : 1 emplacement NVMe 2242/2230 M-Key
- Extension : 1 emplacement M.2 E-Key pour WiFi/Bluetooth
- Interfaces diverses : UART console 3,3 V TTL, 2 ports série RS-232, 4 GPIO dont 2 compatibles PWM, I2C 3,3 V et SPI 3,3 V
- Sorties d’alimentation : 3,3 V et 5 V, maximum 500 mA chacune
- Entrée d’alimentation : 10 à 60 V DC, 12 à 48 V DC nominal
- Ventilateur : connecteur ventilateur 4 broches 5 V, format 1x4 Picoblade
- Batterie RTC : connecteur 3 broches
- Température de fonctionnement : -25 °C à +85 °C
- Dimensions : 87,6 x 58,8 mm
- Poids : 45 g
- Garantie et assistance : 1 an de garantie et assistance gratuite
Applications typiques
- Calcul IA en périphérie
- Vision embarquée
- Inférence IA
- Charges utiles sans pilote
- Systèmes embarqués compacts
- Applications nécessitant des connecteurs verrouillables
Pourquoi choisir la carte porteuse Jetson Orin NX/Nano – format compact et alimentation 10 à 60 V : NGX027 Super Hadron-DM
La NGX027 Super Hadron-DM réunit un format réduit, une connectivité complète et une conception adaptée aux environnements durcis. Elle permet d’intégrer des modules NVIDIA Jetson Orin NX ou Jetson Orin Nano dans des systèmes embarqués nécessitant à la fois vision, stockage NVMe, extension sans fil et alimentation large plage.
Avec sa prise en charge du Super Mode, ses interfaces MIPI CSI-2, son port Gigabit Ethernet, ses interfaces série et ses GPIO, cette carte constitue une base d’intégration compacte pour les projets d’IA embarquée et de vision en périphérie.
