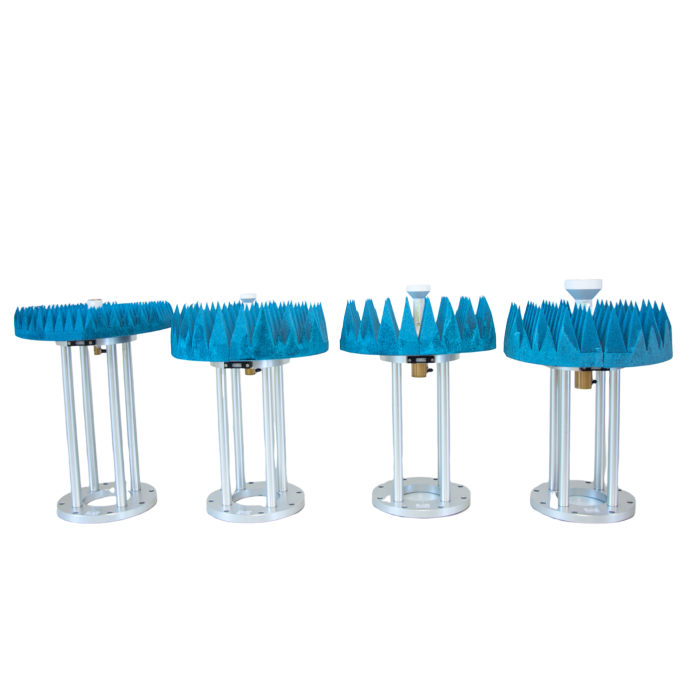

Antenne à corruge circulaire (2 - 40 GHz) : ASY-CWG-S | ASYSOL

La série d'antennes « Circular Corrugated Feeds » d'ASYSOL regroupe des guides d’ondes à cornet corrugué circulaire, conçus pour offrir une réponse en fréquence large bande avec un excellent comportement en polarisation et en directivité.

Plus de détails

Description

La série d'antennes « Circular Corrugated Feeds » d'ASYSOL regroupe des guides d’ondes à cornet corrugué circulaire, conçus pour offrir une réponse en fréquence large bande avec un excellent comportement en polarisation et en directivité. Ces antennes à ouverture conique sont optimisées pour les systèmes de mesure et de calibration RF, les réflectomètres et les tests radar.

Avantages :

  • Large bande passante : typiquement de 2 à 40 GHz selon le modèle
  • Stabilité en polarisation avec un taux de croisement très faible
  • Diagramme de rayonnement propre et stable, idéal pour mesures précises
  • Compatibles avec les réflecteurs et les systèmes à double polarisation

Caractéristiques principales :

  • Structure : Guide d'onde conique avec rainures hélicoïdales internes (corrugations)
  • Polarisation : Linéaire ou circulaire selon la configuration
  • Interface : Raccordement WR via adaptateur à cornet ou transition personnalisée
  • Matériaux : Aluminium avec finition conductrice
  • Option de montage sur support mécanique ou rotation

Applications :

  • Chambres anéchoïques pour mesures d'antennes
  • Caractérisation de réflecteurs et de lentilles hyperfréquences
  • Tests radar et d’imagerie micro-ondes
  • Études en électromagnétisme appliqué (RCS, scattering, etc.)
  • Sources RF de référence pour calibration

Spécifications et modèles disponibles :

Model NumberFrequency band
[GHz]
Gain
[dBi]
VSWRCx-pol
[dB]
ASY-CWG-S/D-005 0.55 – 0.89 10.5 < 1.6:1 < -40
ASY-CWG-S/D-007 0.75 – 1.1 11.0 < 1.6:1 < -40
ASY-CWG-S/D-011 1.1 – 1.7 11.5 < 1.6:1 < -40
ASY-CWG-S/D-017 1.7 – 2.6 11.5 < 1.6:1 < -40
ASY-CWG-S/D-026 2.6 – 3.95 13.5 < 1.5:1 < -45
ASY-CWG-S/D-039 3.95 – 5.85 13.5 < 1.5:1 < -45
ASY-CWG-S/D-058 5.85 – 8.2 13.5 < 1.5:1 < -45
ASY-CWG-S/D-082 8.2 – 12.4 13.5 < 1.5:1 < -45
ASY-CWG-S/D-100 10.0 – 15.0 13.5 < 1.5:1 < -45
ASY-CWG-S/D-124 12.4 – 18.0 13.5 < 1.5:1 < -45
ASY-CWG-S/D-180 18.0 – 26.5 13.5 < 1.5:1 < -45
ASY-CWG-S/D-265 26.5 – 40.0 13.5 < 1.5:1 < -45
ASY-CWG-S/D-400 40.0 – 60.0 13.5 < 1.5:1 < -40
ASY-CWG-S/D-500 50.0 – 75.0 13.5 < 1.5:1 < -40
ASY-CWG-S/D-750 75.0 – 110.0 13.5 < 1.5:1 < -40

5 autres produits dans la même catégorie
