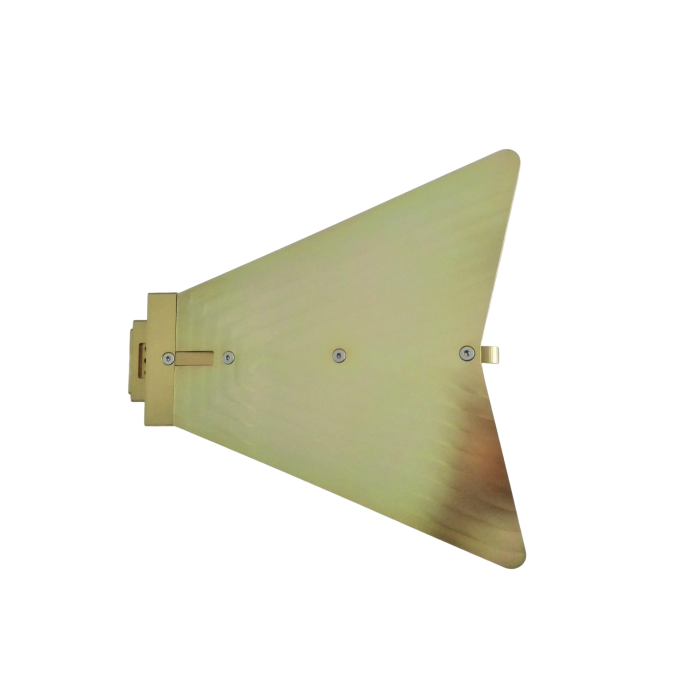

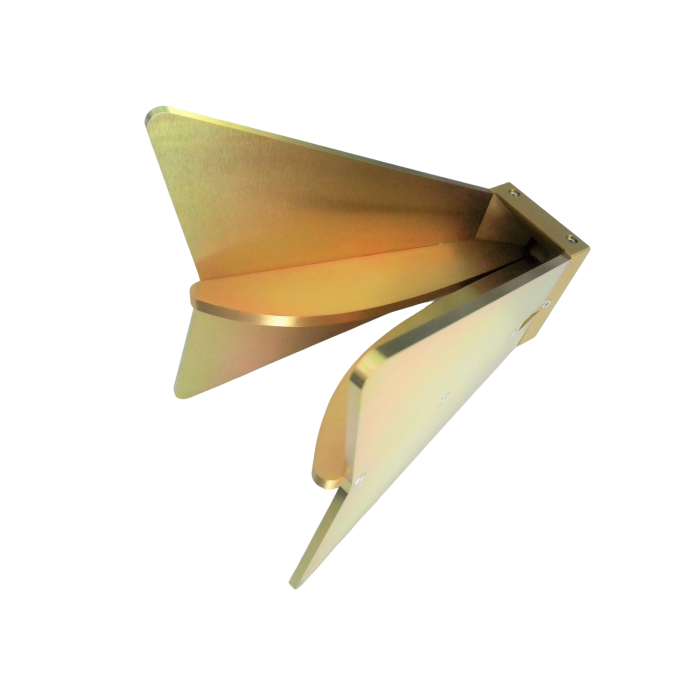

Antenne cornet, large bande double ridge (0.7 - 26.5 GHz) : ASY-DRHA | ASYSOL

Les antennes à cornet double ridge d’Asysol sont conçues pour les applications nécessitant une large couverture fréquentielle tout en conservant un excellent comportement en rayonnement.

Plus de détails

Description

Les antennes à cornet double ridge d’Asysol sont conçues pour les applications nécessitant une large couverture fréquentielle tout en conservant un excellent comportement en rayonnement. Elles sont idéales pour les mesures CEM, les tests RF en chambre anéchoïque, les caractérisations de blindage et les applications radar, offrant une solution polyvalente à haute directivité sur une large gamme de fréquences.

Avantages :

  • Ultra large bande (jusqu’à plus de 40:1)
  • Polarisation linéaire stable sur toute la bande
  • Directivité uniforme et excellent comportement VSWR
  • Conception mécanique robuste pour les environnements de test intensifs
  • Compatible avec les systèmes de mesure automatisés ou montages sur positionneur

Caractéristiques principales :

  • Type : Antenne à cornet double ridge
  • Bande passante : Jusqu’à 0.7 à 26.5 GHz selon le modèle
  • Gain typique : 5 à 18 dBi selon la fréquence
  • Connecteur : N, SMA ou 2.92 mm selon la bande
  • Impédance : 50 Ohms
  • Construction : Aluminium avec revêtement anodisé

Applications :

  • Tests CEM (immunité, émission rayonnée)
  • Caractérisation de blindages et matériaux absorbants
  • Tests radar et surveillance spectrale
  • Mesures RF et hyperfréquences en chambre anéchoïque
  • Applications R&D, télécoms, défense, automobile

Spécifications et modèles disponibles :

Frequency Range [GHz] 2.0 – 18.0
VSWR < 2.0:1
Gain [dBi] (Typical) 2.5 – 16.0
Antenna Factor [dB/m] (Typical, At Far Field) 33.7 – 39.3
Crosspolar Discrimination [dB] (Typical, At Boresight) > 25
Input/Output SMA Connector
