Description

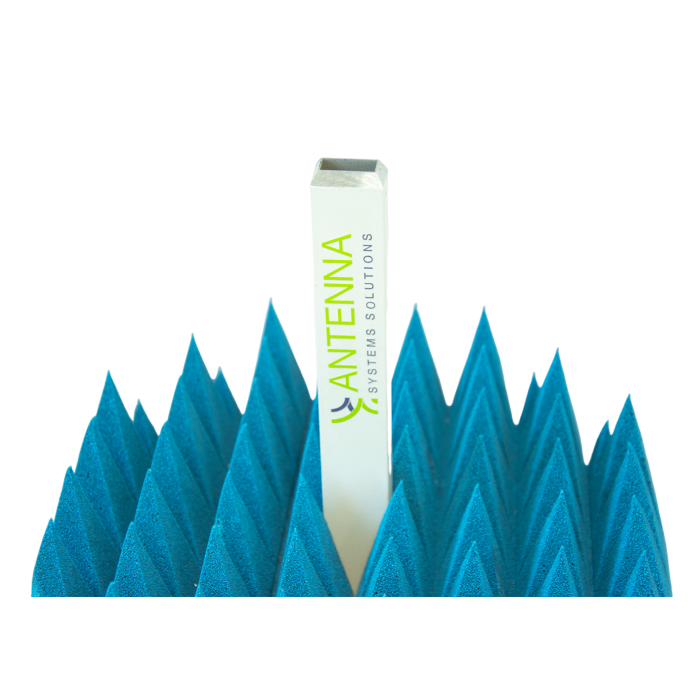

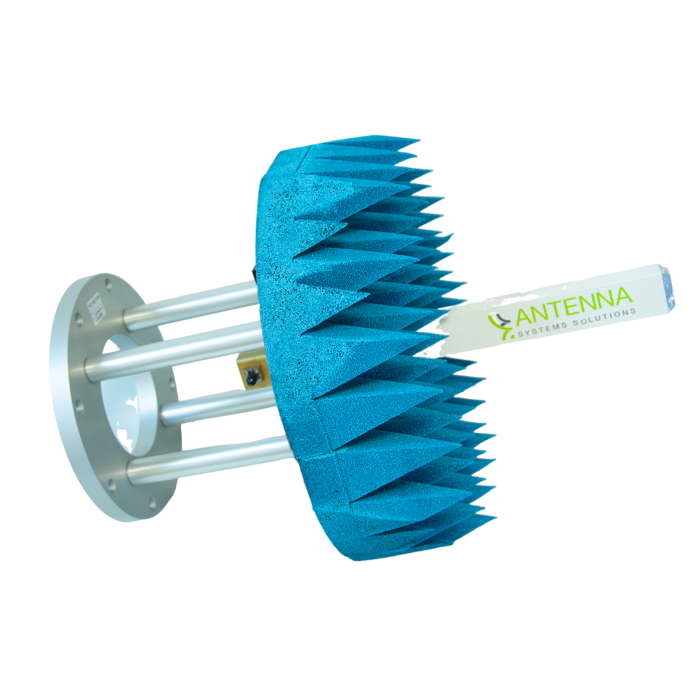

Les sondes à guide d’ondes rectangulaire standard proposées par Asysol sont conçues pour effectuer des mesures précises des champs électriques dans des systèmes à guide d'ondes. Elles permettent une caractérisation fine du champ dans des environnements de test ou des installations RF complexes. Ces sondes sont disponibles pour des bandes de fréquence allant de WR-2300 jusqu’à WR-10, couvrant une large gamme du spectre micro-ondes et millimétrique.
Avantages :
- Conception robuste pour une utilisation en laboratoire ou en environnement industriel
- Faible perturbation du champ électromagnétique mesuré
- Compatibilité large avec les guides d’ondes standard
- Disponibles avec ou sans connecteur SMA selon les besoins de raccordement
Caractéristiques principales :
- Bande de fréquence : de 320 MHz (WR-2300) jusqu’à 75 GHz (WR-10)
- Types disponibles : modèles avec connecteur SMA intégré ou connecteur déporté
- Corps de la sonde en aluminium avec revêtement protecteur
- Accessoires optionnels : guides d’ondes, supports, adaptateurs coaxiaux
Applications :
- Mesures en chambre anéchoïque
- Cartographie de champ électromagnétique
- Validation et calibration de dispositifs RF
- Recherche en compatibilité électromagnétique (CEM)
Spécifications et modèles disponibles :
| Model Number | WR | Frequency band
[GHz] | Nominal gain
[dBi] | VSWR | Cx-pol
[dB] |
|---|
| ASY-RWG-005 |
1500 |
0.5 – 0.75 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-007 |
975 |
0.75 – 1.1 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-011 |
650 |
1.1 – 1.7 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-017 |
430 |
1.7 – 2.6 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-026 |
284 |
2.6 – 3.9 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-039 |
187 |
3.9 – 5.8 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-058 |
137 |
5.8 – 8.2 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-070 |
112 |
7.0 – 10.0 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-082 |
90 |
8.2 – 12.4 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-100 |
75 |
10.0 – 15.0 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-124 |
62 |
12.4 – 18.0 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-150 |
51 |
15.0 – 22.0 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-180 |
42 |
18.0 – 26.5 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-220 |
34 |
22.0 – 33.0 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-265 |
28 |
26.5 – 40.0 |
6 |
< 2.2:1 |
< -40 |
| ASY-RWG-400 |
19 |
40.0 – 60.0 |
6 |
< 2.2:1 |
< -40 |
