Description

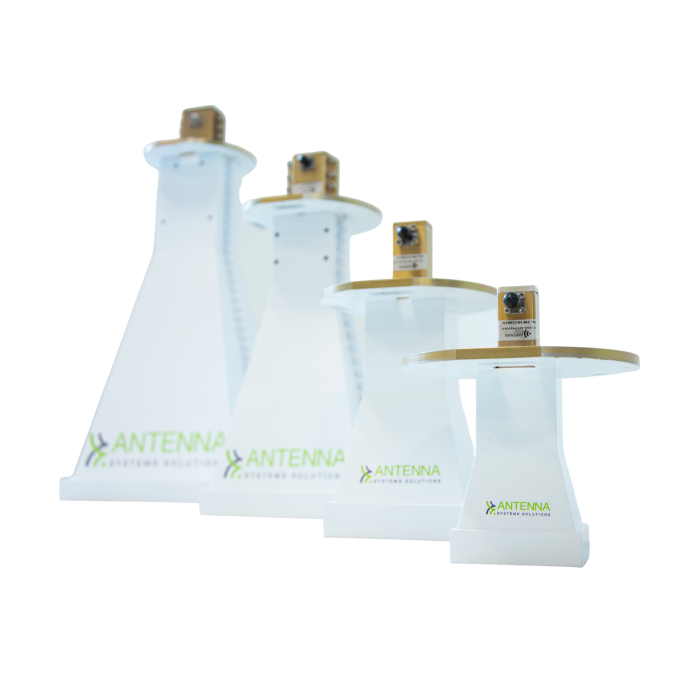

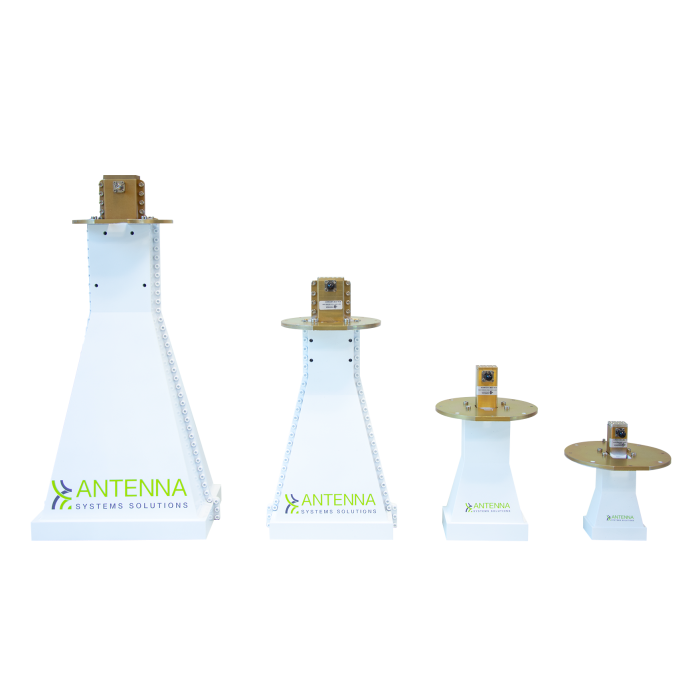

Les antennes cornets à gain standard de la série Pyramidal Horn d’Asysol sont conçues pour fournir une réponse en fréquence linéaire, une directivité stable et une excellente impédance dans les bandes GHz. Ces antennes sont idéales pour les applications de tests et mesures, la caractérisation de matériaux, les systèmes de communication ou encore les installations de CEM. Leur conception mécanique robuste et leur géométrie pyramidale garantissent des performances optimales dans les environnements exigeants.
Avantages :
- Large bande passante allant de 0.8 GHz à 40 GHz selon le modèle
- Excellent appariement d’impédance pour minimiser les réflexions
- Gain stable et connu pour les mesures de champ rayonné
- Fabrication de haute qualité en aluminium avec revêtement protecteur
- Conception optimisée pour les bancs de test, les mesures en chambre anéchoïque ou en environnement réel
Caractéristiques principales :
- Plages de fréquence : de 0.8 GHz à 40 GHz selon le modèle
- Connecteurs : SMA, N ou WR selon les versions
- Polarisation : linéaire
- Gain typique : entre 10 dBi et 20 dBi
- Largeur de faisceau : optimisée pour les mesures d’angle
- Matériau : aluminium avec finition anodisée ou peinte
Applications :
- Mesures d'antennes et de champ rayonné
- Caractérisation de matériaux et diélectriques
- Essais en compatibilité électromagnétique (CEM)
- Systèmes de transmission RF large bande
- Chambres anéchoïques et configurations en champ proche / champ lointain
Spécifications et modèles disponibles :
| Model Number | WR | Frequency band
[GHz] | Nominal gain
[dBi] | VSWR | Cx-pol
[dB] | Beamwidth
[deg] |
|---|
| ASY-SGH-007 |
975 |
0.75 – 1.1 |
14 |
< 1.4:1 |
< -40 |
34 |
| ASY-SGH-011 |
650 |
1.1 – 1.7 |
14 |
< 1.4:1 |
< -40 |
34 |
| ASY-SGH-017 |
430 |
1.7 – 2.6 |
17 |
< 1.4:1 |
< -40 |
23 |
| ASY-SGH-026 |
284 |
2.6 – 3.9 |
17 |
< 1.4:1 |
< -40 |
23 |
| ASY-SGH-039 |
187 |
3.9 – 5.8 |
20 |
< 1.4:1 |
< -40 |
17 |
| ASY-SGH-058 |
137 |
5.8 – 8.2 |
20 |
< 1.4:1 |
< -40 |
17 |
| ASY-SGH-070 |
112 |
7.0 – 10.0 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-082 |
90 |
8.2 – 12.4 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-100 |
75 |
10.0 – 15.0 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-124 |
62 |
12.4 – 18.0 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-150 |
51 |
15.0 – 22.0 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-180 |
42 |
18.0 – 26.5 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-220 |
34 |
22.0 – 33.0 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-265 |
28 |
26.5 – 40.0 |
23 |
< 1.4:1 |
< -40 |
12 |
| ASY-SGH-400 |
19 |
40.0 – 60.0 |
23 |
< 1.4:1 |
< -40 |
12 |
