Description
Les connecteurs coaxiaux haute fréquence MilesTek couvrent les familles SMB et SMC pour des liaisons RF compactes et fiables. La gamme combine des modèles SMB 75 Ω (droits et coudés) à sertissage pour RG59/RG62 et le nouveau SMC Plug 11-SMC002 à sertissage pour micro-coax RG178/RG196, idéal pour les intégrations denses en instrumentation et systèmes embarqués.
Avantages :
- Montage rapide : versions à sertissage (crimp) pour assemblage fiable sur site
- Compacité : encombrement minimal pour cartes et boîtiers à forte densité
- Durabilité : corps métal et contacts plaqués garantissant la tenue mécanique et électrique
- Polyvalence câbles : du RG59/62 (SMB) au micro-coax RG178/196 (SMC)
- Qualité pro : références adaptées aux environnements labo/industrie
Caractéristiques principales :

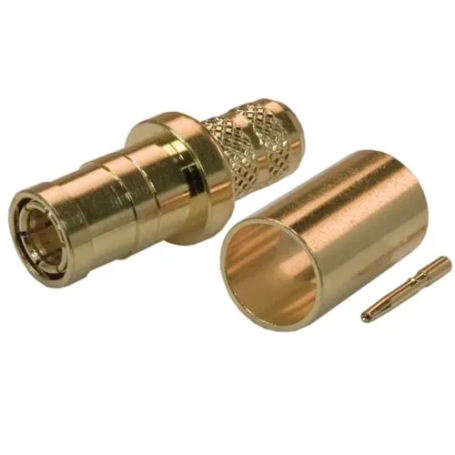

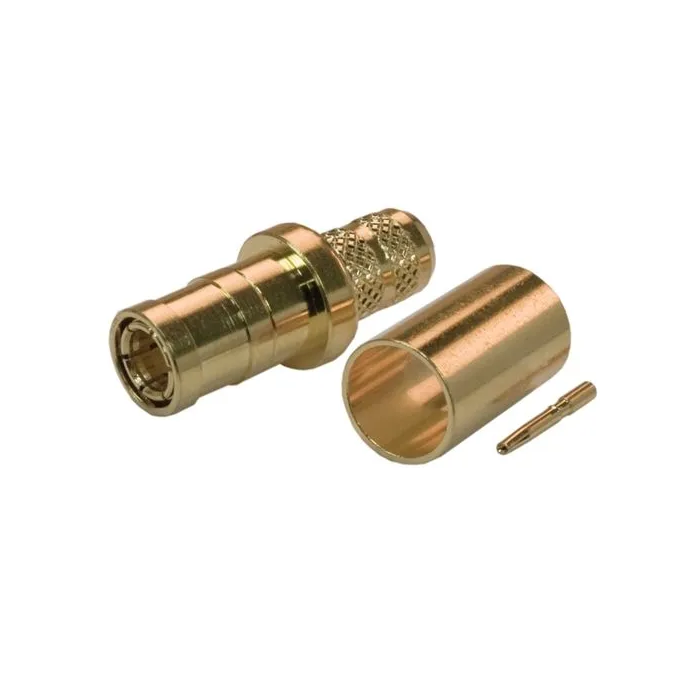

Famille SMB
- Impédance : 75 Ω
- Plage d’utilisation typique : DC → 4 GHz
- VSWR : ≤ 1.3:1 jusqu’à 3 GHz
- Fixation : sertissage (crimp) – versions droites et coudées
- Compatibilité câble : RG59 / RG62
SMC Plug – Réf. 11-SMC002
- Configuration : SMC Plug droit, sertissage pour RG178 & RG196
- Matériaux : corps laiton (finition or) ; pin béryllium-cuivre (finition or) ; isolant PTFE (Téflon)
- Dimensions clés : longueur totale ≈ 16,2 mm ; Ø corps ≈ 3,9 mm ; hexagone 8,35 mm ; zone de sertissage arrière 5,0 mm
- Diamètre de gaine câble : ≈ 2,5 mm (RG178/RG196)
Applications typiques :
- Tests & mesures RF : analyseurs, générateurs, bancs de validation
- Télécoms & transmission : liaisons RF, modules RF embarqués
- Instrumentation : front-ends RF, oscilloscopes, compteurs
- Surveillance / CCTV : interconnexions compactes
- Industrie & IoT : intégrations micro-coax à forte densité
Spécifications et modèles disponibles
| Numéro produit | Type de connecteur | Impédance | Configuration | Orientation | Compatibilité câble | Spécifications |
|---|
| 11-MSMB002 |
SMB Plug |
75 Ω |
Crimp Attachment |
Straight |
RG59 & RG62 |
Mini 75 Ω SMB |
| 11-MSMB101 |
SMB Plug |
75 Ω |
Crimp Attachment |
Right Angle |
RG59 & RG62 |
Mini 75 Ω SMB coudé |
| 11-SMC002 |
SMC Plug |
— |
Crimp Attachment |
Straight |
RG178 & RG196 |
Corps laiton or ; pin BeCu or ; isolant PTFE ; L≈16,2 mm ; Ø≈3,9 mm ; hex=8,35 mm |
