Description

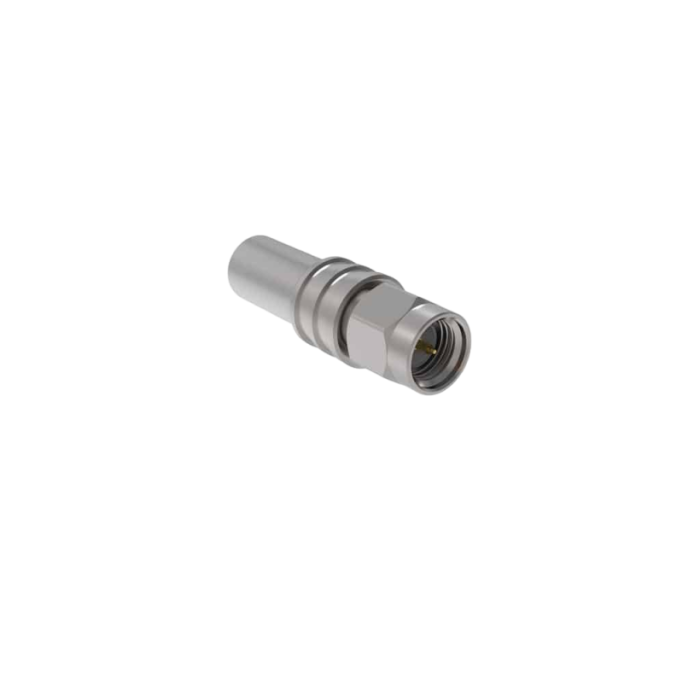

Le EZ-240-SM-X (Stock Code 3190-6319) est un connecteur coaxial SMA mâle (plug), droit, de type EZ style, conçu pour les câbles LMR®-240 et TCOM®-240. Compact, léger et haute performance, il assure une connexion RF fiable jusqu’à 6 GHz grâce à son interface SMA à couplage fileté.
Sa conception sans soudure avec contact externe à sertir et contact interne Spring Finger élimine les erreurs d’assemblage et garantit une terminaison optimale et constante.
Avantages
- Montage sans soudure : sertissage externe + contact interne Spring Finger
- Design no-braid trim supprimant le risque de FOD et assurant une terminaison reproductible
- Broche en BeCu (QBe2) maximisant la surface de contact et réduisant la densité de courant
- Excellente tenue aux vibrations et aux températures extrêmes
- VSWR ≤ 1.30 jusqu’à 6 GHz
- Durabilité mécanique jusqu’à 500 cycles
Caractéristiques principales
- Référence : EZ-240-SM-X
- Code article : 3190-6319
- Interface : SMA
- Genre : Mâle (plug)
- Orientation : Droit
- Impédance : 50 Ω
- Plage de fréquence : DC à 6 GHz
- VSWR : ≤ 1.30
- Perte d’insertion : -0.1 x f (dB)
- Tension de service : 1000 V
- Résistance d’isolement : ≥ 10000 MΩ
- Température de fonctionnement : -40°C à +125°C
- Fixation contact interne : Spring Finger
- Fixation contact externe : Crimp
- Couple de serrage écrou : 1.1 N·m
- Force de rétention câble-connecteur : 500 N
- Finition corps et ferrule : Albaloy
- Finition broche : Or
- Longueur : 29.8 mm
- Largeur : 9.5 mm
- Poids : 12 g
- Norme : IEC 61169-15
- Conforme RoHS (2002/95/EC)
Applications typiques
- Infrastructures RF et télécom jusqu’à 6 GHz
- Systèmes soumis à fortes vibrations
- Applications en environnements sévères ou grand froid
- Instrumentation et test & mesure
- Intégration radio et hyperfréquences
Pourquoi choisir le connecteur SMA mâle pour LMR-240 : EZ-240-SM-X ?
Le EZ-240-SM-X garantit une terminaison constante et fiable grâce à sa conception no-braid trim et à sa technologie Spring Finger. Robuste, conforme aux standards IEC et adapté aux environnements exigeants, il constitue une solution idéale pour les intégrateurs RF recherchant performance, répétabilité et sécurité d’assemblage.
