Description

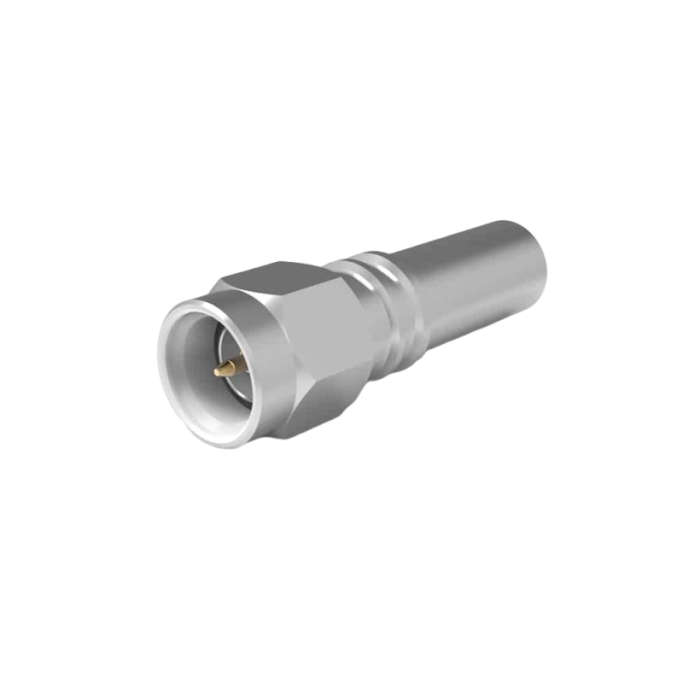

Le EZ-195-SM-X (Stock Code 3190-6140) est un connecteur coaxial SMA mâle (plug), droit, de type EZ style, spécialement conçu pour les câbles LMR®-195 et équivalents. Compact, léger et haute performance, il utilise un couplage fileté SMA garantissant une connexion RF fiable jusqu’à 6 GHz.
Sa conception innovante élimine les erreurs d’assemblage et toute opération de soudure grâce à un système à sertissage externe et contact interne à ressort (spring finger).
Avantages
- Montage sans soudure avec contact externe à sertir
- Technologie spring finger assurant un contact interne optimal
- Design no-braid trim supprimant les risques de FOD et garantissant une terminaison constante
- Broches BeCu maximisant la surface de contact et réduisant la densité de courant
- Excellente tenue aux vibrations et aux températures extrêmes
- Faible VSWR < 1.35:1 jusqu’à 6 GHz
Caractéristiques principales
- Référence : EZ-195-SM-X
- Code article : 3190-6140
- Interface : SMA
- Genre : Mâle (plug)
- Orientation : Droit
- Impédance : 50 Ω
- Fréquence maximale : 6 GHz
- VSWR : < 1.35:1 à 6 GHz
- Fixation contact interne : Spring Finger
- Fixation contact externe : Crimp
- Écrou de couplage : Hex
- Finition corps : Alballoy
- Finition broche : Or
- Longueur : 22 mm (0.9 in)
- Largeur : 9.4 mm (0.37 in)
- Poids : 8.6 g (0.02 lb)
- Compatibilité câble : LMR®-195 type
Applications typiques
- Systèmes RF et hyperfréquences jusqu’à 6 GHz
- Applications soumises à fortes vibrations
- Environnements à températures très basses
- Instrumentation et test & mesure
- Infrastructures télécom et radio
Pourquoi choisir le connecteur SMA mâle pour LMR-195": EZ-195-SM-X ?
Le EZ-195-SM-X combine fiabilité mécanique, stabilité électrique et simplicité d’installation. Sa conception EZ élimine les défauts d’assemblage, réduit les risques de contamination et garantit des performances constantes, même en environnements sévères à fortes vibrations ou à basses températures.
