Description

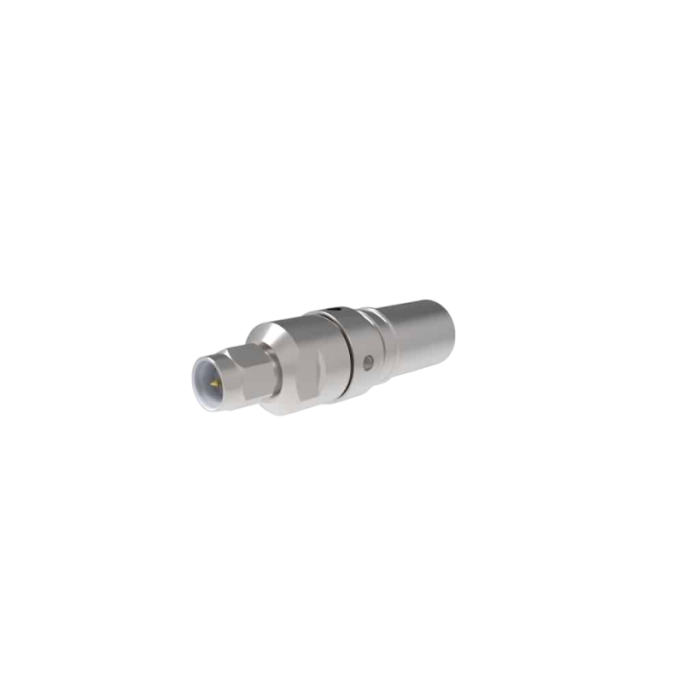

Le EZ-400-SM-X (Stock Code 3190-8021) est un connecteur coaxial SMA mâle (plug), droit, de type EZ style, conçu pour les câbles LMR®-400, TCOM®-400 et T-RAD®-400-FR. Il assure des performances RF jusqu’à 8 GHz avec une connexion fiable grâce à son interface SMA à couplage fileté.
Sa conception non-solder / no-braid trim élimine les erreurs d’assemblage, supprime les risques de FOD et garantit une terminaison constante et reproductible.
Avantages
- Montage sans soudure : contact externe à sertir et contact interne Spring Finger
- Design no-braid trim garantissant une terminaison propre et constante
- Broche en Beryllium Copper (BeCu) plaquée or pour un contact optimal et une faible densité de courant
- Performance RF jusqu’à 8 GHz
- Excellente tenue aux vibrations et au froid extrême
- Durabilité mécanique jusqu’à 500 cycles
Caractéristiques principales
- Référence : EZ-400-SM-X
- Code article : 3190-8021
- Interface : SMA
- Genre : Mâle (plug)
- Orientation : Droit
- Impédance : 50 Ω
- Plage de fréquence : DC à 8 GHz
- VSWR : ≤ 1.30 (DC–6 GHz) / ≤ 1.35 (6–8 GHz)
- Perte d’insertion : -0.1 × √f (dB)
- Tension de tenue diélectrique : 1000 V rms
- Résistance d’isolement : ≥ 5000 MΩ
- Température de fonctionnement : -40°C à +125°C
- Contact central : Spring Finger
- Contact externe : Crimp
- Couple de serrage : 7.1 à 9.7 in·lbs
- Force de rétention câble-connecteur : 120 lbs
- Finition corps et écrou : Sn-Ni (Bi-Metal)
- Finition broche : Or
- Longueur : 46.85 mm
- Largeur : 15 mm
- Poids : 28.84 g
- Conforme : IEC 60169-15
- RoHS : Compliant
Applications typiques
- Infrastructures RF large bande jusqu’à 8 GHz
- Stations de base et liaisons radio
- Applications soumises à fortes vibrations
- Environnements industriels sévères
- Instrumentation RF et hyperfréquences
Pourquoi choisir le connecteur SMA mâle pour LMR-400 : EZ-400-SM-X ?
Le EZ-400-SM-X combine robustesse mécanique, stabilité électrique et simplicité d’installation. Sa conception EZ sans soudure et no-braid trim garantit une connexion fiable et répétable, idéale pour les applications RF exigeantes nécessitant performance jusqu’à 8 GHz et résistance aux environnements sévères.
