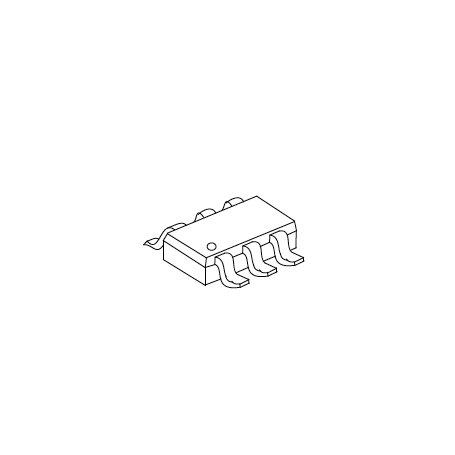

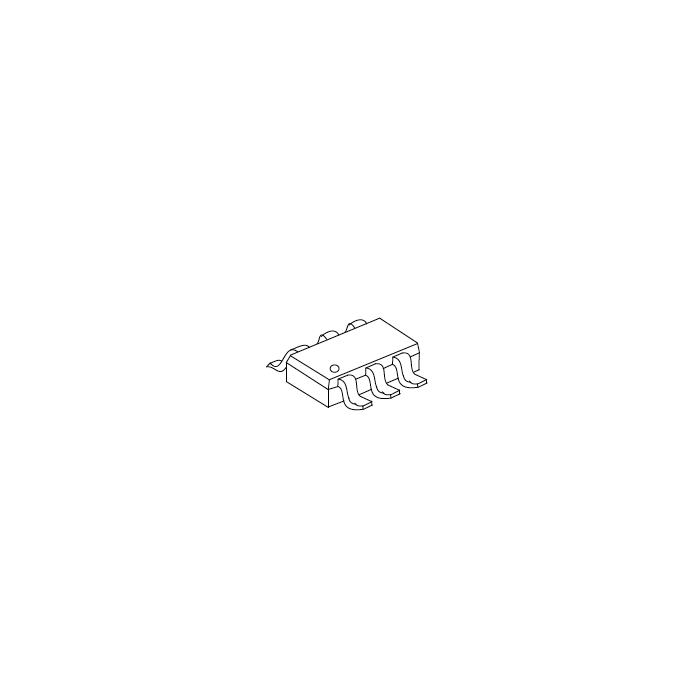

Nouveau Traducteur de Niveau de Tension Bidirectionnel (0.8 V - 5.5 V) : série UTS / ULS Agrandir l'image

Traducteur de Niveau de Tension Bidirectionnel (0.8 V - 5.5 V) : série UTS / ULS | Unisonic (UTC)

La gamme de traducteurs de niveau de tension bidirectionnels offre des solutions complètes pour l'interfaçage entre différents domaines de tension dans les systèmes électroniques modernes

Plus de détails

Description

La gamme de traducteurs de niveau de tension bidirectionnels offre des solutions complètes pour l'interfaçage entre différents domaines de tension dans les systèmes électroniques modernes. Ces composants permettent une communication fiable entre circuits fonctionnant à des tensions différentes.

Familles de produits disponibles :

  • TXB : Traducteurs auto-directionnels avec sortie push-pull
  • TXS : Traducteurs pour applications open-drain et push-pull
  • VXS : Traducteurs bidirectionnels pour applications mixtes
  • LSF : Traducteurs multi-tension pour applications open-drain
  • NTB/NTS : Traducteurs à double alimentation avec détection automatique

Caractéristiques principales :

  • Plages de tension : 0.8V à 5.5V selon les modèles
  • Nombre de canaux : 1, 2, 4, 6 ou 8 canaux
  • Détection automatique de direction
  • Support du mode de mise hors tension partielle (Ioff)
  • Sorties open-drain ou push-pull selon les applications
  • Vitesses de données : jusqu'à 100 Mbps
  • Packages compacts : SOT-26, SOP-8, TSSOP, QFN

Applications typiques :

  • Interfaçage I2C/SMBus
  • Communication entre microcontrôleurs
  • Systèmes mixtes 3.3V/5V
  • Applications IoT et embarquées
  • Systèmes de communication industriels

Spécifications et modèles disponibles :

Part No.FamilleType de SortieVCCA (V)VCCB (V)Data Rate Max (Mbps)ICC Max (µA)Vout (V)Iout Max (mA)Packages
MinMaxMinMaxMinMax
UTXB0101 TXB Push-Pull 1.2 3.6 1.65 5.5 100 3 0.4 Vcc-0.4 0.02 SOT-26
UTXS0101 TXS Open-Drain + Push-Pull 1.65 3.6 2.3 5.5 24 2.4 0.4 Vccx0.67 1 SOT-26
ULSF0101 LSF Open-Drain 0.95 4.5 1.75 5.5 100 6 - - 64 SOT-26
UTXB0102 TXB Push-Pull 1.2 3.6 1.65 5.5 100 3 0.4 Vcc-0.4 0.02 SOP-8, MSOP-8, CDFN2030-8
UNTB0102 NTB Push-Pull 1.2 3.6 1.65 5.5 80 20 0.4 Vcc-0.4 0.02 SOP-8
UTXS0102 TXS Open-Drain + Push-Pull 1.65 3.6 2.3 5.5 24 2.4 0.4 Vccx0.67 1 SOP-8, MSOP-8, CDFN2030-8
UVXS0102 VXS Open-Drain + Push-Pull 1.65 3.6 2.3 5.5 24 2.4 0.6 3.69 1 SOP-8, CDFN2030-8, MSOP-8, TSOT-23-8
ULSF0102 LSF Open-Drain 0.95 4.5 1.75 5.5 100 6 - - 64 SOP-8, MSOP-8, CDFN2030-8, X2DFN1410-8
UTXB0104 TXB Push-Pull 1.2 3.6 1.65 5.5 100 5 0.4 Vcc-0.4 0.02 SOP-14, TSSOP-14
UVXS0104 VXS Open-Drain 1.65 3.6 2.3 5.5 24 12 - - 1 SOP-14
UTXS0104 TXS Open-Drain + Push-Pull 1.65 3.6 2.3 5.5 24 12 0.4 Vccx0.8 1 SOP-14, TSSOP-14, QFN-14(3.5×3.5)
UNTS0104 NTS Open-Drain 1.65 3.6 2.3 5.5 50 15 0.4 Vccx0.67 1 SOP-14, TSSOP-14
ULSF0204 LSF Open-Drain 0.8 4.5 1.6 5.5 100 3.5 - - 64 TSSOP-14U
UNTS0304 NTS Open-Drain 0.95 3.6 1.65 5.5 20 15 0.3 Vccx0.8 1 TSSOP-14
UTXB0106 TXB Push-Pull 1.2 3.6 1.65 5.5 100 5 0.4 Vcc-0.4 0.02 TSSOP-16
UTXB0108 TXB Push-Pull 1.2 3.6 1.65 5.5 100 5 0.4 Vcc-0.4 0.02 TSSOP-20
UTXS0108 TXS Open-Drain + Push-Pull 1.4 3.6 1.65 5.5 50 8 0.55 Vccx0.67 0.4 TSSOP-20
ULSF0108 LSF Open-Drain 0.95 4.5 1.75 5.5 100 6 - - 64 TSSOP-20U, QFN-20(4.5×2.5)
