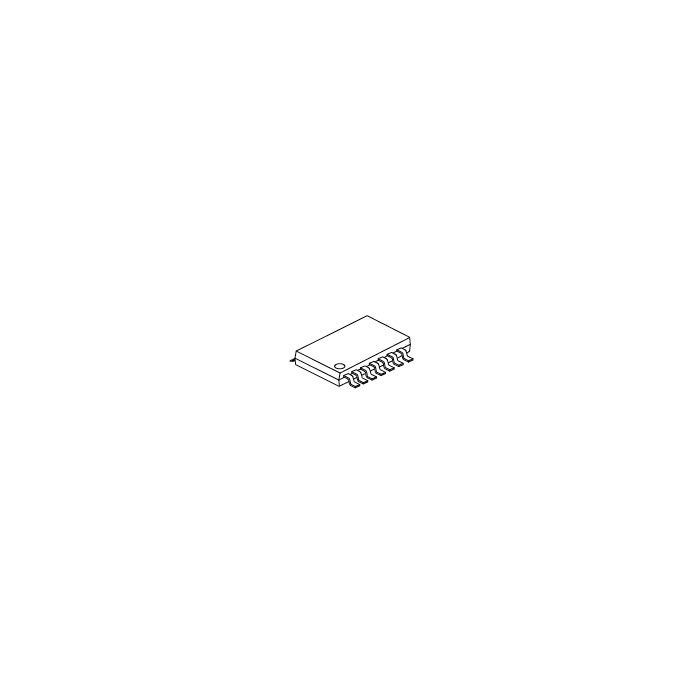

Nouveau Traducteur de niveau double alimentation & bidirectionnel (jusqu'à 5 V) : série U74 Agrandir l'image

Traducteur de niveau double alimentation & bidirectionnel (jusqu'à 5 V) : série U74 | Unisonic (UTC)

Cette gamme de traducteurs de niveaux logiques regroupe des transceivers non-inverseurs et des buffers de traduction permettant d’interfacer des domaines de tension hétérogènes.

Plus de détails

Description

Cette gamme de traducteurs de niveaux logiques regroupe des transceivers non-inverseurs et des buffers de traduction permettant d’interfacer des domaines de tension hétérogènes. Chaque port est alimenté par son propre rail (VCCA / VCCB) pour une conversion fiable entre logiques basse tension et standard. Les dispositifs existent en 1, 2 ou 4 bits, avec gestion de la direction par broche et mise en haute impédance contrôlable. Des variantes adressent également la conversion LVTTL ↔ GTL/GTL+ avec références de terminaison.

Avantages :

  • Interopérabilité large : adaptation entre multiples niveaux logiques sur deux rails d’alimentation indépendants.
  • Contrôle précis des flux : sélection du sens A→B ou B→A, et tri-état via entrée d’activation.
  • Robustesse d’alimentation : isolation VCC et fonction IOFF pour éviter les courants de retour en power-down.
  • Intégration simplifiée : options bus-hold pour stabiliser les lignes flottantes, brochages compacts, large choix de boîtiers.
  • Performances élevées : débits élevés et capacité de pilotage adaptée aux bus numériques rapides.

Caractéristiques principales :

  • Architecture double alimentation : ports A et B référencés à VCCA et VCCB pour une conversion directe entre domaines.
  • Traduction bidirectionnelle : commande par DIR et mise en haute impédance par OE selon les versions.
  • Large couverture de tensions : prise en charge des logiques courantes (par ex. 1,2 V à 5 V) avec entrées/sorties tolérantes selon familles.
  • Protection & sûreté : IOFF, isolation VCC, options bus-hold, compatibilité partial power-down.
  • Débits & drive : transmissions rapides et courants de sortie dimensionnés pour interconnexions numériques exigeantes.
  • Formats : versions 1/2/4 bits, buffers dirigés (flux asymétriques) et variantes dédiées LVTTL ↔ GTL/GTL+ avec VREF/VTT.

Applications typiques :

  • Passerelles inter-domaines entre MCU/FPGA/ASIC et périphériques multi-tensions (GPIO, SPI, UART, MDIO, contrôle de lignes).
  • Isolation de bus et mise en Hi-Z lors des séquences de mise sous/hors tension, cartes filles et mezzanines.
  • Interopérabilité 1,2/1,8/2,5/3,3/5 V dans des architectures hétérogènes.
  • Plateformes serveur/CPU nécessitant une conversion LVTTL ↔ GTL/GTL+ avec gestion de VREF et VTT.

Spécifications et modèles disponibles :

ModèleTypeTensionsCommandesSpécificitésUsage cible
U74AVC1T45 Transceiver VCCA/VCCB 1,2–3,6 V DIR I/O tol. 4,6 V, IOFF, VCC isolation Traduction bidirectionnelle basse tension
U74LVC1T45 Transceiver VCCA/VCCB 1,65–5,5 V DIR Drive ±24 mA @3,3 V, IOFF Interop 1,8/2,5/3,3/5 V
U74AVC2T45 Transceiver 1,2–3,6 V DIR I/O tol. 4,6 V, IOFF Adaptation 2 bits
U74AVCH2T45 Transceiver 1,2–3,6 V DIR Bus-hold, I/O tol. 4,6 V Lignes laissées flottantes
U74AVC2T245 Transceiver 1,2–3,6 V DIR + OE Sorties 3-états, IOFF Isolation de bus
U74LVC2T45 Transceiver 1,65–5,5 V DIR ±24 mA @3,3 V, IOFF Interop 5 V
U74AVC4T245 Transceiver 1,2–3,6 V DIR + OE I/O tol. 4,6 V, IOFF, VCC isolation Passerelles 4 bits haut débit
U74AVC4TD245 Transceiver 0,8–3,6 V DIR×4 + OE Suspend mode, IOFF Cartes basse tension (≤0,8 V)
U74LVC4T3144 Buffer traducteur VCCA 1,2–5,5 V / VCCB 1,2–5,5 V OE (actif bas) 3× A→YB + 1× B4→YA4, ±24 mA, IOFF Flux dirigés (3→1), distribution
U74GTL2014 Transceiver VCC 3,0–3,6 V, VTT 0,9/1,2/1,5 V, VREF 0,5…VCC/2 DIR (LVTTL) LVTTL<→>GTL−/GTL/GTL+, entrées LVTTL tol. 5,5 V, partial power-down Chipsets CPU / bus GTL
