Switch I²C bidirectionnel, 2 canaux, reset & interruptions (2,3 - 5,5 V) : UCA9543 / UCA9546 | Unisonic (UTC)

Le UCA9543 est un commutateur I²C/SMBus 1-vers-2 bidirectionnel avec logique d’interruption et entrée RESET. Il permet de segmenter un bus I²C maître en deux canaux indépendants (SC0/SD0 et SC1/SD1), avec sélection par registre de contrôle via I²C. Les pass-gates assurent une traduction de niveaux entre domaines 1,8/2,5/3,3 et 5 V, les E/S étant tolérantes 5,5 V. Au démarrage, les canaux sont désélectionnés (anti-glitch) et un RESET remet l’état interne en condition sûre.

Avantages :

• Isolation de segments I²C : maîtrise de la capacité de bus et du nombre de nœuds.
• Traduction de niveaux intégrée : interfaçage direct entre sous-systèmes 1,8/2,5/3,3 V et 5 V.
• Fiabilité système : RESET matériel pour débloquer un bus figé, no-glitch à l’alimentation, hot-insertion.
• Gestion d’interruptions : deux entrées INT0/INT1 agrégées sur une sortie INT (diagnostic rapide du canal fautif).
• Adresse matérielle configurable

Caractéristiques principales :

• Alimentation : 2,3 à 5,5 V.
• Fréquence I²C : 0 à 400 kHz (Standard & Fast-mode).
• Canaux : 2, sélectionnables indépendamment (ou simultanément) par registre.
• E/S tolérantes 5,5 V ; traduction de niveaux via pass-gates et résistances de tirage par canal.
• Commutation : R_ON faible (quelques à dizaines d’ohms) pour une chute de tension limitée.

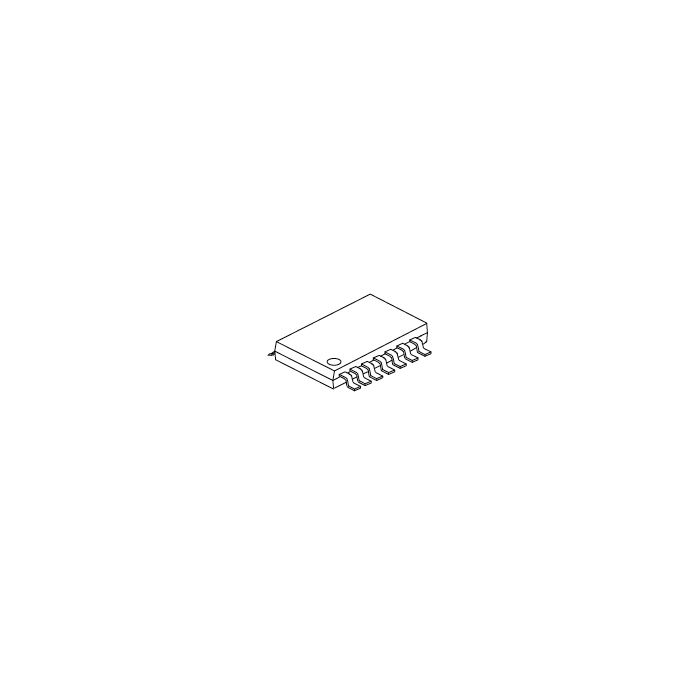

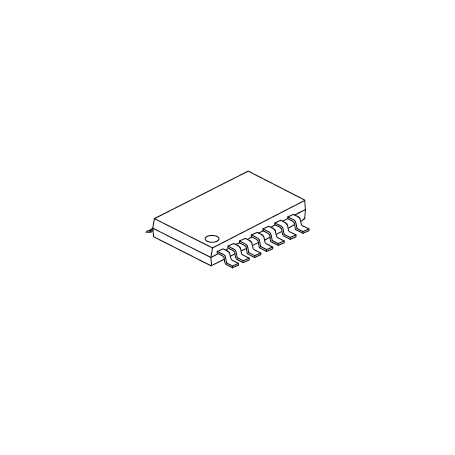

• Boîtiers : SOP-14U, TSSOP-14U.

Applications typiques :

• Segmentation de bus I²C (capteurs nombreux, cartes filles, backplanes).
• Résolution de conflits d’adresses (périphériques identiques sur des canaux séparés).
• Passerelles multi-tensions (1,8/2,5/3,3 V ↔ 5 V) sans traducteur externe.
• Fiabilisation : mise à l’écart d’un sous-ensemble fautif et récupération par RESET.

Spécifications et modèles disponibles :
