Traducteur de niveau I²C bidirectionnel (1,2 V - 5,5 V) : UCA9306 | Unisonic (UTC)

Le UCA9306 est un traducteur de niveaux I²C/SMBus bidirectionnel 2 lignes (SDA/SCL) avec entrée EN. Il assure la conversion transparente entre domaines basse tension et 3,3/5 V sans broche de direction, grâce à des interrupteurs analogiques à faible résistance d’état passant. Les deux ports conservent les propriétés I²C (open-drain, arbitrage, clock-stretching) et peuvent être désaccouplés à la demande pour segmenter un bus.

Avantages :

• Bidirectionnel natif : aucune gestion de sens requise (compatibles I²C et SMBus).
• Faible distorsion : R_ON très bas pour limiter la chute de tension et les délais de propagation.
• Ports tolérants 5 V et mise en haute impédance quand EN=0 pour isoler les segments.
• Anti-lock-up : fonctionnement sûr lors de la désactivation et au power-up.
• Routage facilité : brochage “flow-through”, boîtiers compacts pour cartes denses.

Caractéristiques principales :

• Plages de référence : VREF1 typiquement 1,2 à 3,3 V (côté basse tension) ; VREF2 1,8 à 5,5 V (côté haute tension).
• Règle de traduction : choisir VREF2 ≥ VREF1 + 0,6 V (recommandé ≈ +1 V) pour des commutations optimales.
• Performances dynamiques : délais de propagation sous la nanoseconde à quelques ns selon charge (adapté Standard-/Fast-mode).
• Courant de canal dimensionné pour bus capacitifs (jusqu’à plusieurs dizaines de mA instantanés en sink côté tirages).
• Interface EN : activation/désactivation du pont SDA/SCL pour isoler 400 kHz d’un 100 kHz ou mettre en quarantaine un sous-bus.

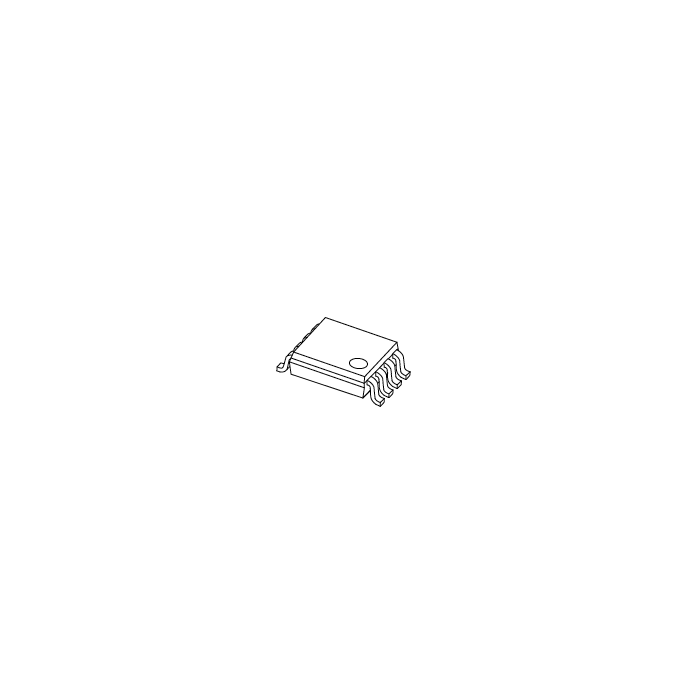

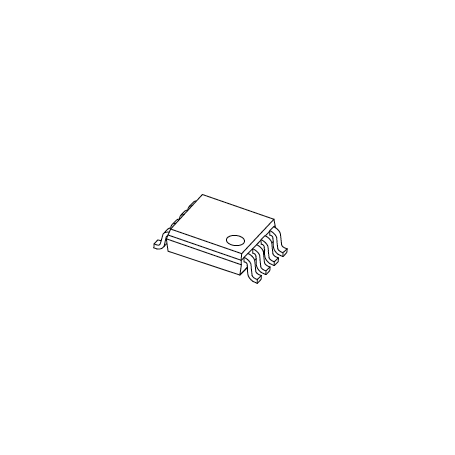

• Boîtiers disponibles : SOP-8, MSOP-8, VSSOP-8, CDFN2030-8.
• Température industrielle : −40 à +125 °C.

Applications typiques :

• Passerelles I²C multi-tensions entre MCU/FPGA basse tension et capteurs/EEPROM/PMIC en 3,3/5 V.
• Segmentation et allongement de bus I²C (réduction de charge capacitive par côté, meilleure stabilité).
• Convivialité multi-maîtres : réduction des contentions, isolation d’un segment lors de phases sensibles.
• Maintenance : mise à l’écart rapide d’un sous-ensemble défaillant (EN=0) sans arrêter tout le système.
