Oscilloscope numérique hautes performances (jusqu'à 25 GHz) : série DPO | TEKTRONIX

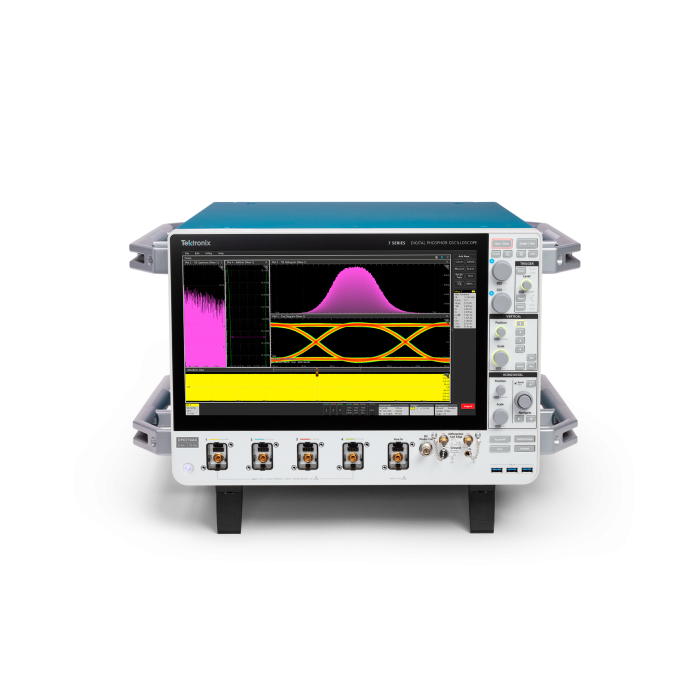

Le 7 Series DPO (Digital Phosphor Oscilloscope) de Tektronix redéfinit les standards de l’acquisition de signaux haut débit avec une finesse de mesure inégalée, un faible bruit, un jitter minimal et une interface utilisateur TekScope moderne et intuitive. Offrant jusqu’à 25 GHz de bande passante analogique et un échantillonnage à 125 GS/s sur 4 voies, il constitue un outil de référence pour les ingénieurs confrontés aux défis des signaux rapides, complexes et transitoires.

Avantages :

• Qualité de signal exceptionnelle grâce au convertisseur 10 bits et à un ENOB élevé.
• Analyse rapide avec port LAN 10 Gb Ethernet (SFP+), réduisant drastiquement les temps de transfert.
• Flexibilité applicative avec systèmes Linux fermé ou Windows 10 (sur SSD amovible).
• Ergonomie : grand écran tactile HD 15,6 pouces et interface TekScope® intuitive.
• Évolutivité : bande passante extensible par mise à jour logicielle jusqu’à 25 GHz.

Caractéristiques principales :

• Bande passante : 8 / 10 / 13 / 16 / 20 / 25 GHz (extensible par upgrade)
• Canaux : 4 voies analogiques + entrée auxiliaire TekConnect®
• Taux d’échantillonnage : 125 GS/s sur toutes les voies
• Convertisseur : 10 bits, ENOB de 7,5 bits à 8 GHz et 6,5 bits à 25 GHz
• Longueur d’enregistrement : 500 Mpoints standard, jusqu’à 2 Gpoints en option
• Bruit aléatoire : de 523 µV à 8 GHz à 1,13 mV à 25 GHz
• Jitter intrinsèque : 60 à 70 femtosecondes
• Affichage : écran tactile capacitif 15,6 pouces, résolution 1920 × 1080
• Connectivité : LAN 10G SFP+, Ethernet RJ-45, USB 3.0 (avant/arrière), DisplayPort, HDMI
• Processeur : 12 cœurs, 96 Go de RAM, SSD NVMe ≥ 1,6 To amovible
• Générateur de fonctions intégré (en option) : jusqu’à 100 MHz, multiples formes d’onde

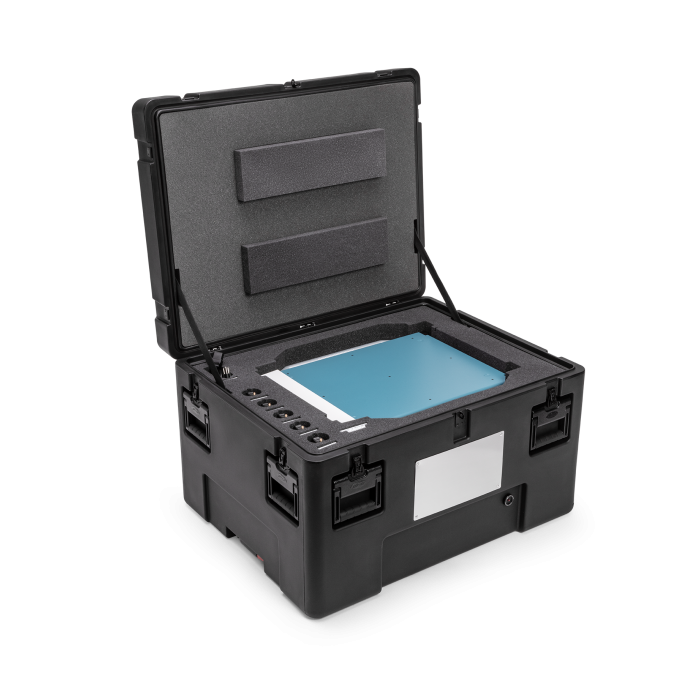

• Accessoires : mallette rigide HC7, kit rack RM7

Applications typiques :

• Recherche avancée et analyse de phénomènes transitoires
• Validation et débogage de designs numériques haute vitesse
• Analyse et conformité des bus mémoire et interfaces série rapides
• Études de signal integrity et power integrity pour centres de données IA
• Analyse spectrale de signaux transitoires ou RF large bande
