Filtre CEM standardisé Pour plateformes xEV (500 V - 1000 V) : CarXield | TDK - EPCOS

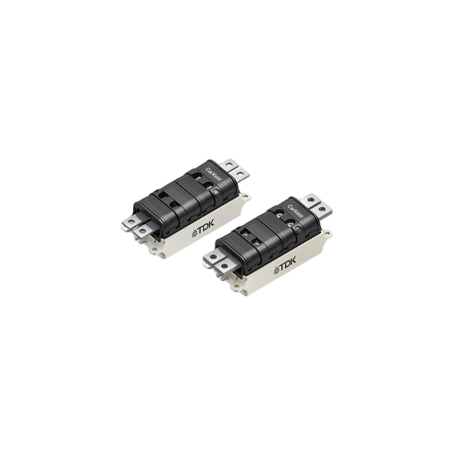

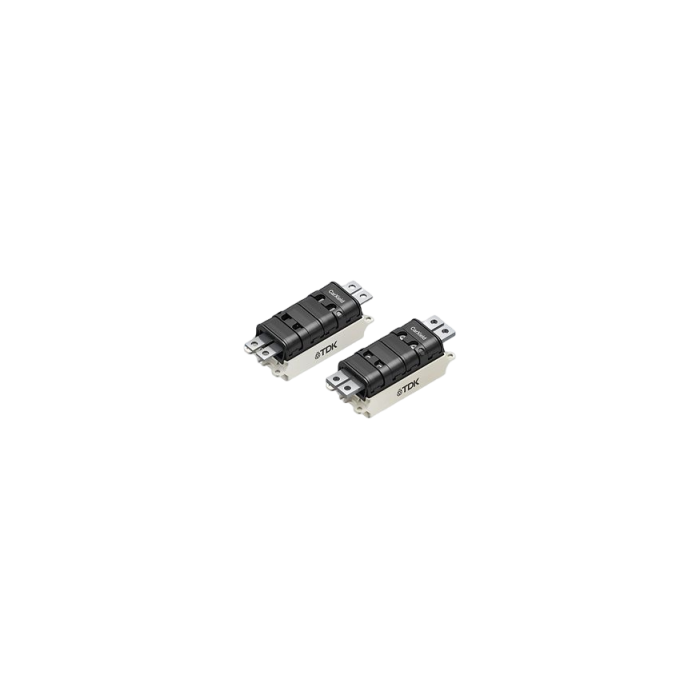

Les filtres TDK CarXield sont des modules CEM conçus pour l’atténuation des interférences électromagnétiques dans les plateformes xEV (véhicules hybrides & électriques). Ils offrent des solutions pré-qualifiées pour des tensions de 500 V DC ou 1000 V DC, avec des courants allant jusqu’à 400 A à +85 °C, avec ou sans busbar intégré.

Avantages :

• Standardisation : gamme validée selon les exigences automobiles, réduction des délais d’intégration.
• Grande capacité de courant : jusqu’à 400 A en service continu ; pics transitoires possibles.
• Adaptabilité mécanique : versions avec ou sans busbar, formats variés pour intégration optimisée.
• Compatibilité CEM élevée : atténuation significative en mode commun & mode différentiel.

Caractéristiques principales :

• Tensions nominales : 500 V DC ou 1000 V DC
• Courant nominal : jusqu’à 400 A
• Température d’utilisation : −40 °C à +85 °C
• Atténuation (insertion loss) typique : ~30 dB en mode commun à 150 kHz ; ~40 dB en mode différentiel à 500 kHz
• Échelle de fréquences opérationnelles : de quelques kHz jusqu’à plusieurs MHz, ciblée sur les fréquences de commutation des onduleurs et harmoniques haute fréquence

Applications typiques :

• Onduleurs de traction dans véhicules électriques et hybrides
• Lignes de liaison batterie ↔ onduleur
• Réduction des émissions conduites et rayonnées pour respecter les normes automobiles
• Systèmes haute tension avec contraintes mécaniques et thermiques sévères

Spécifications et modèles disponibles :
