Description

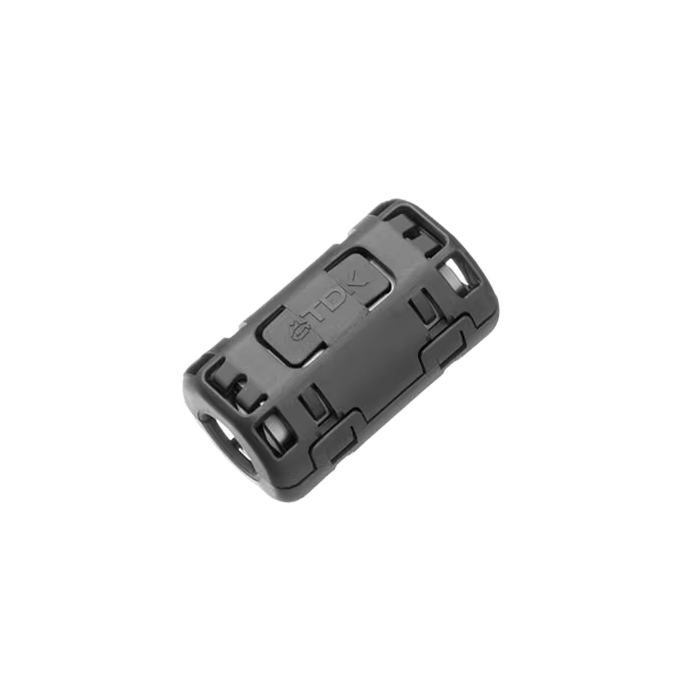

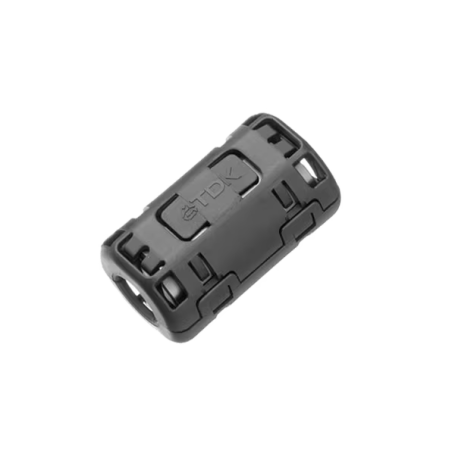

La série ZCAT-V est une gamme de filtres CEM à ferrite spécialement conçus pour les systèmes électroniques automobiles (ECU). Ils se présentent sous forme de coques à clamp permettant une installation rapide sur un câble sans coupe ni soudure. Leur mécanisme auto-bloquant assure un maintien fiable sur le faisceau, même en environnement soumis aux vibrations. Grâce à leurs matériaux ferrites optimisés, ces filtres offrent une atténuation très efficace des bruits haute fréquence en mode commun, tout en préservant la qualité des signaux transportés.
Avantages :
- Montage sans coupe de câble : installation immédiate sur tout faisceau existant.
- Mécanisme auto-adhérent empêchant le glissement après verrouillage.
- Excellente absorption HF pour la suppression des perturbations EMI.
- Atténuation en mode commun sans altérer les signaux utiles.
- Efficacité EMS contre les surtensions et les bruits impulsionnels.
- Compatibles environnement automobile : large plage de températures.
- Boîtier plastique haute résistance enveloppant un cœur ferrite robuste.
Caractéristiques principales :
- Technologie : cœur ferrite haute performance en boîtier plastique.
- Installation : fixation par clamp, verrouillage mécanique intégré.
- Absorption EMI : forte atténuation des perturbations HF.
- Mode de filtrage : principalement mode commun, sans influence sur les signaux.
- Dimensions disponibles : plusieurs tailles pour différents diamètres de câbles.
- Plage de température : compatible environnements moteur et compartiments techniques.
- Stabilité mécanique : résistance aux vibrations et aux chocs.
- Matériau : ferrite optimisée + boîtier plastique anti-glissement.
Applications typiques :
- ECU automobiles et modules électroniques embarqués.
- Faisceaux de câbles soumis à des perturbations HF ou EMI.
- Capteurs et actionneurs sensibles au bruit électromagnétique.
- Circuits d’alimentation, lignes de commande et bus de communication.
- Applications véhicules légers, poids lourds et équipements spéciaux.
Pourquoi choisir la série ZCAT-V :
La série ZCAT-V combine une installation sans outil, une atténuation EMI élevée et une conception robuste adaptée au secteur automobile. Son système de clamp auto-bloquant et son cœur ferrite haute performance permettent une mitigation efficace des perturbations, tout en garantissant un montage rapide et sécurisé sur des faisceaux existants. Avec l’expertise d’ES France, ces filtres clamp s’intègrent idéalement dans les systèmes électroniques embarqués nécessitant une conformité CEM optimale.
Spécifications et modèles disponibles :
| Référence | Type | Taille câble applicable | Longueur (mm) | Largeur (mm) | Impédance min. | Température de fonctionnement (°C) | AEC-Q200 | Couleur boîtier |
|---|
| ZCAT08V-BK |
Automotive |
Φ8 mm |
32.5 |
18.4 |
120 Ω @100 MHz |
-40 à 125 |
Non |
Noir |
| ZCAT10D |
Flat cable (Commercial) |
7×4 mm |
27 |
14.5 |
25 Ω (10–100 MHz), 70 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT10D-BK |
Flat cable (Commercial) |
7×4 mm |
27 |
14.5 |
25 Ω (10–100 MHz), 70 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT12V-BK |
Automotive |
Φ12 mm |
34.6 |
27.5 |
140 Ω @100 MHz |
-40 à 125 |
Non |
Noir |
| ZCAT1325-0530A |
Fixed cable (Commercial) |
Φ3–5 mm |
25 |
12.8 |
50 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT1325-0530A-BK |
Fixed cable (Commercial) |
Φ3–5 mm |
25 |
12.8 |
50 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT13D |
Flat cable (Commercial) |
8.5×5 mm |
34 |
20 |
40 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT13D-BK |
Flat cable (Commercial) |
8.5×5 mm |
34 |
20 |
40 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT1518-0730 |
Band fixed (Commercial) |
Φ7 mm max |
22 |
15 |
25 Ω (10–100 MHz), 50 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT1518-0730-BK |
Band fixed (Commercial) |
Φ7 mm max |
22 |
15 |
25 Ω (10–100 MHz), 50 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT1730-0730A |
Fixed cable (Commercial) |
Φ4–7 mm |
30 |
16.5 |
40 Ω (10–100 MHz), 80 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT1730-0730A-BK |
Fixed cable (Commercial) |
Φ4–7 mm |
30 |
16.5 |
40 Ω (10–100 MHz), 80 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT2017-0930 |
Band fixed (Commercial) |
Φ9 mm max |
21 |
20 |
20 Ω (10–100 MHz), 50 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT2017-0930-BK |
Band fixed (Commercial) |
Φ9 mm max |
21 |
20 |
20 Ω (10–100 MHz), 50 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT2017-0930B |
Chassis fixed (Commercial) |
Φ9 mm max |
21 |
20 |
20 Ω (10–100 MHz), 50 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT2017-0930B-BK |
Chassis fixed (Commercial) |
Φ9 mm max |
21 |
20 |
20 Ω (10–100 MHz), 50 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT2032-0930 |
Band fixed (Commercial) |
Φ9 mm max |
36 |
19.5 |
50 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT2032-0930-BK |
Band fixed (Commercial) |
Φ9 mm max |
36 |
19.5 |
50 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
| ZCAT2035-0930A |
Fixed cable (Commercial) |
Φ6–9 mm |
35 |
19.5 |
50 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Gris |
| ZCAT2035-0930A-BK |
Fixed cable (Commercial) |
Φ6–9 mm |
35 |
19.5 |
50 Ω (10–100 MHz), 100 Ω (100–500 MHz) |
-40 à 85 |
Non |
Noir |
