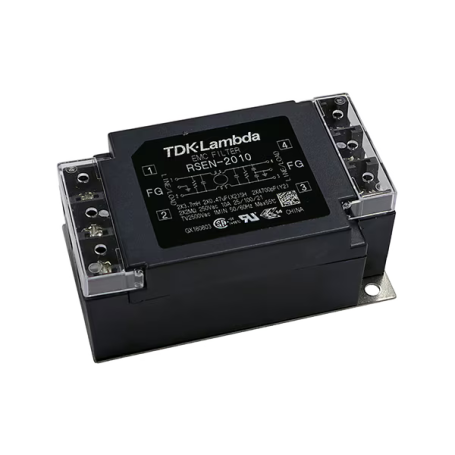

Filtre CEM monophasé – 3 à 300 A, options faible fuite et montage DIN : Série RSEN | TDK - EPCOS

La série RSEN est une gamme de filtres CEM monophasés conçus pour l’atténuation des interférences conduites dans les équipements industriels, tertiaires et d’automatisation. Ces filtres existent en versions standard ou faible courant de fuite, et sont proposés avec un courant nominal de 3 à 300 A. Les modèles jusqu’à 30 A peuvent être montés sur châssis ou sur rail DIN, offrant une grande flexibilité d’intégration. La conception compacte, les bornes avec vis et capots captifs, ainsi que l’utilisation de matériaux ferrites haute performance garantissent une excellente atténuation en mode commun et différentiel.

Avantages :

• Large gamme de courants pour couvrir l’ensemble des applications monophasées.
• Montage rail DIN possible jusqu’à 30 A.
• Borniers captifs évitant la perte de vis ou de capots.
• Faible courant de fuite en option pour les installations sensibles.
• Atténuation optimisée selon le calibre nominal.
• Produit certifié sécurité et conforme aux normes CEM.
• SCCRs élevés jusqu’à 35 kA selon le modèle.

Caractéristiques principales :

• Tension nominale : 250 V AC.
• Courants disponibles : 3 à 300 A.
• Courant de fuite : version standard ou faible fuite.
• Atténuation : optimisée en mode commun et différentiel selon calibre.
• SCCR : jusqu’à 14 kA pour les petits modèles et jusqu’à 35 kA pour les modèles intermédiaires.
• Bornes captives intégrées au boîtier.
• Montage : châssis, rail DIN (jusqu’à 30 A).
• Température de fonctionnement : –25 °C à +85 °C.
• Refroidissement : convection naturelle.
• Catégorie climatique : adaptée aux environnements industriels.
• Isolation : tenue haute tension entre entrée et terre.

Applications typiques :

• Équipements industriels et machines automatisées.
• Éclairage LED professionnel.
• Systèmes de tests et mesures.
• Équipements de radiocommunication.
• Systèmes médicaux nécessitant un filtrage robuste.
• Filtres d’entrée d’alimentations monophasées.

Pourquoi choisir la série RSEN :

La série RSEN se distingue par sa polyvalence, ses performances CEM élevées et sa disponibilité en versions standard ou faible fuite. La possibilité de montage sur rail DIN, l’utilisation de matériaux ferrite dédiés et les bornes sécurisées captives simplifient considérablement l’installation et la maintenance. Avec l’accompagnement d’ES France, ces filtres peuvent être intégrés dans une grande variété de systèmes nécessitant une conformité CEM stricte et une fiabilité éprouvée.

Tableau comparatif des familles – Filtres CEM monophasés RSEN :
