Description

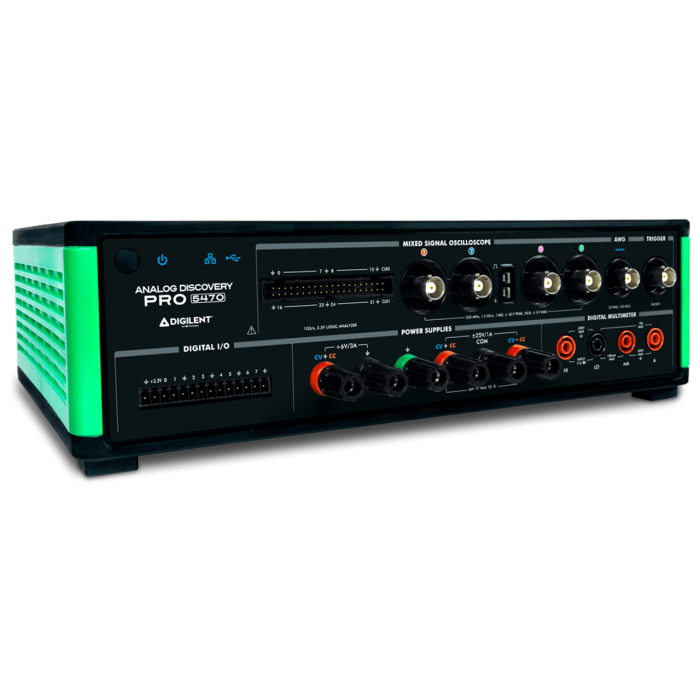

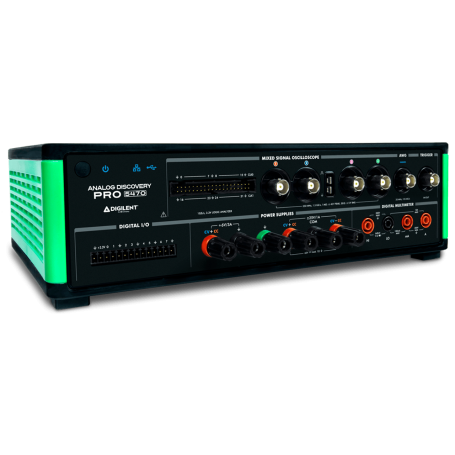

La série Analog Discovery Pro 5000 (ADP5250, ADP5470 et ADP5490) représente la génération la plus ambitieuse des oscilloscopes mixtes de Digilent. Conçue pour offrir des fréquences d’échantillonnage plus élevées, une bande passante plus large et davantage de fonctionnalités, cette série combine de multiples instruments de test dans un seul boîtier compact et robuste. Alimentée par le logiciel gratuit WaveForms, elle constitue une véritable station de test tout-en-un, idéale pour les ingénieurs, chercheurs et concepteurs exigeants.
Avantages :
- All-in-One : oscilloscope mixte, générateur arbitraire, alimentation programmable, multimètre et analyse logique intégrés.
- Performance évolutive : bande passante de 100 MHz à 500 MHz et fréquence d’échantillonnage jusqu’à 2 GS/s.
- Flexibilité de déclenchement : déclenchements internes croisés et entrée/sortie de déclenchement externe dédiée.
- Puissantes capacités logiques : 34 entrées numériques à 1 GS/s et 8 canaux I/O virtuels.

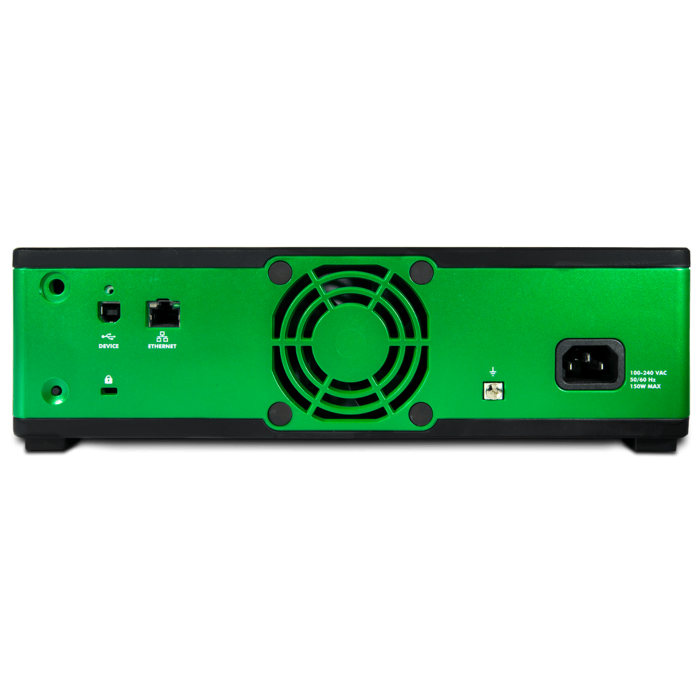

- Connectivité avancée : contrôle via USB 2.0 ou Ethernet.

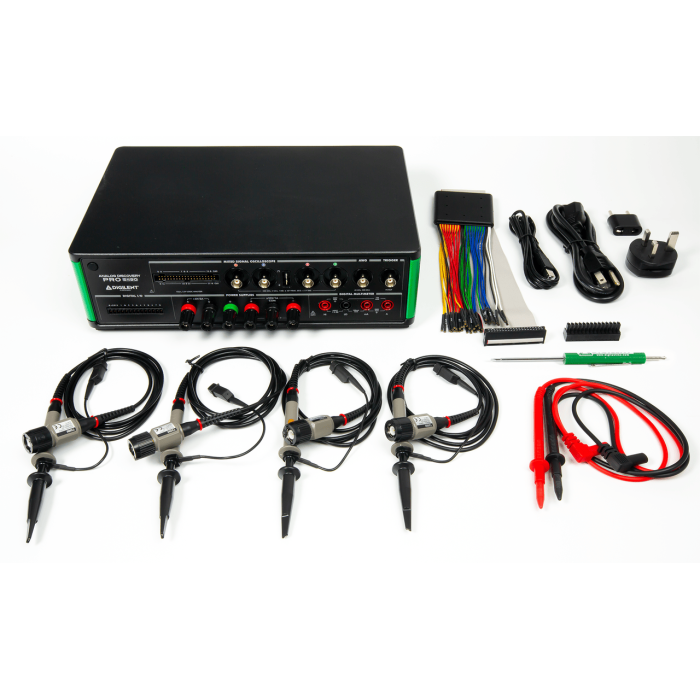

- Utilisation simplifiée : livré avec tout le nécessaire, sans frais logiciels supplémentaires.
Caractéristiques principales :
- Entrées analogiques :
- 2 ou 4 voies BNC selon modèle
- Bande passante : 100 MHz à 500 MHz
- Fréquence d’échantillonnage : 1 à 2 GS/s
- Résolution 8 bits, 40 V crête à crête
- Jusqu’à 1 million d’échantillons par canal
- Sorties analogiques :
- 1 voie BNC (ADP5250), 1 voie hautes performances (ADP5470/ADP5490)
- Bande passante : 20 à 40 MHz
- Fréquence d’échantillonnage : 125 à 200 MS/s
- Résolution 14 bits, ±12 V amplitude AC
- Alimentations programmables :
- Jusqu’à 3 A sur le rail 6 V
- Jusqu’à 1 A sur les rails ±25 V
- Multimètre numérique intégré (CAT II) :
- Mesures de tension, courant, résistance, diode et continuité
- Résolution 5 1/2 digits, jusqu’à 300 V et 10 A
- Entrées et sorties numériques :
- 34 entrées (1 GS/s, 0–5 V TTL, seuil configurable)
- 8 canaux I/O virtuels (3,3 V LVTTL)
- Connectivité : USB 2.0 Hi-Speed et Ethernet
Applications typiques :
- Développement et validation de systèmes électroniques complexes
- Environnements de recherche nécessitant un instrument polyvalent
- Test et caractérisation de signaux mixtes analogiques et numériques
- Laboratoires éducatifs souhaitant un outil unique pour enseigner plusieurs disciplines
Spécifications et modèles disponibles :
| Modèle | Voies analogiques | Bande passante | Échantillonnage | Sorties analogiques | Alimentation programmable |
|---|
| ADP5250 |
2 |
100 MHz |
1 GS/s partagé |
1 voie, 20 MHz / 125 MS/s |
6 V (1 A), ±25 V (0,5 A) |
| ADP5470 |
4 |
350 MHz |
1,5 GS/s par canal |
1 voie, 40 MHz / 200 MS/s |
6 V (3 A), ±25 V (1 A) |
| ADP5490 |
4 |
500 MHz |
2 GS/s par canal |
1 voie, 40 MHz / 200 MS/s |
6 V (3 A), ±25 V (1 A) |
