Oscilloscope mixte USB haute bande passante 200 MHz : ADP2450 | DIGILENT

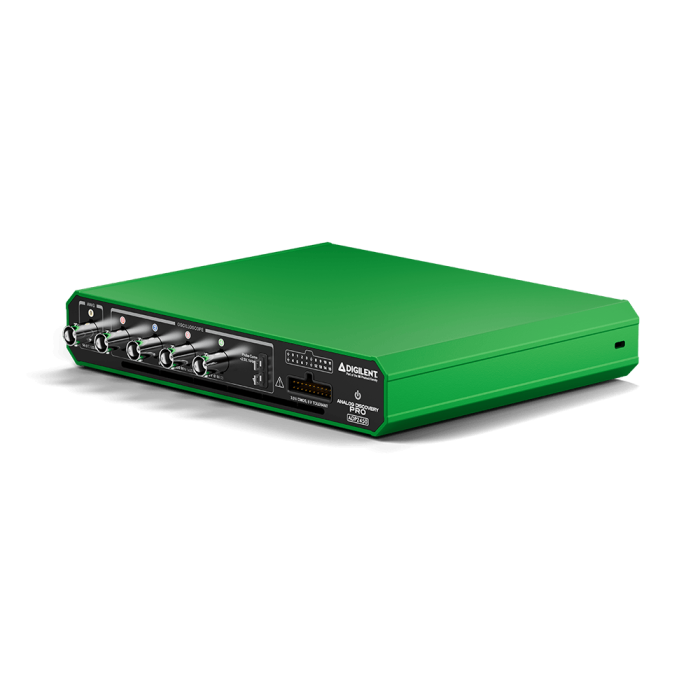

L’Analog Discovery Pro ADP2450 est un oscilloscope mixte USB haute performance dédié aux applications nécessitant une bande passante élevée et une acquisition rapide. Il intègre plusieurs instruments en un seul équipement compact pour une analyse complète des signaux analogiques et numériques.

• Oscilloscope USB multifonction avec analyse mixte
• Connexion USB 3.0 pour une intégration simple avec PC

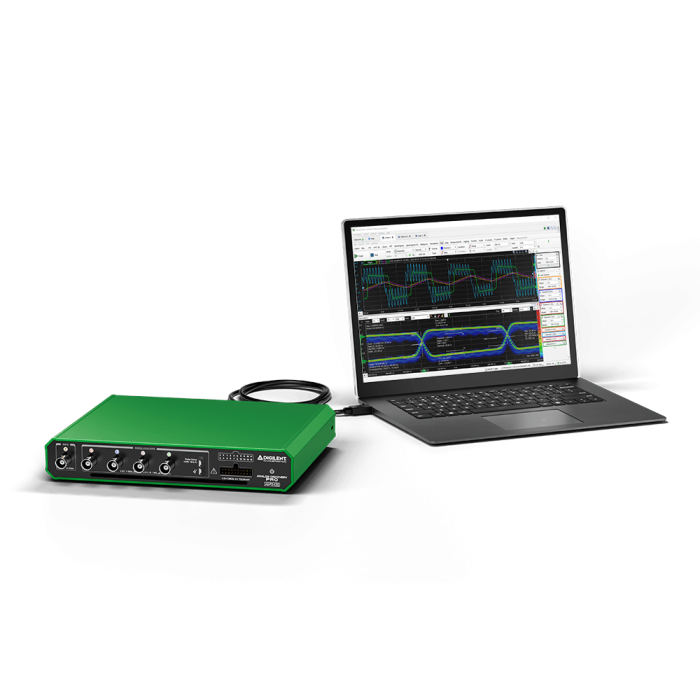

• Plateforme WaveForms pour acquisition, génération et analyse

Avantages

• Bande passante 200 MHz pour l’analyse de signaux rapides
• Taux d’échantillonnage jusqu’à 1 GS/s pour une capture précise
• Instrument tout-en-un : oscilloscope, générateur, analyseur logique
• 16 voies numériques pour le debug de systèmes complexes
• Fonctions avancées intégrées : FFT, Bode, analyse d’impédance
• Logiciel WaveForms complet avec automatisation via SDK

Caractéristiques principales

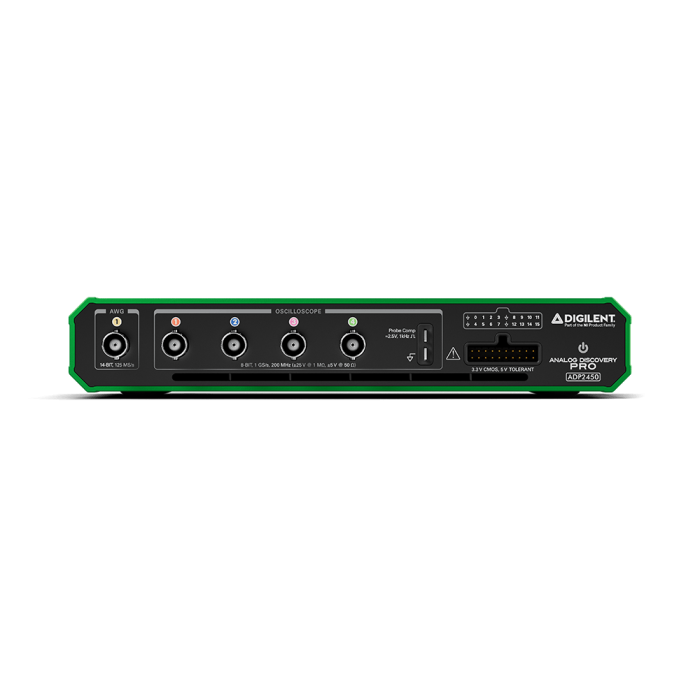

• 4 voies analogiques avec connecteurs BNC
• Résolution : 8 bits
• Bande passante : 200+ MHz
• Taux d’échantillonnage : jusqu’à 1 GS/s
• Entrée tension : jusqu’à ±25 V
• 16 entrées/sorties numériques (jusqu’à 1.2 GS/s)
• Générateur de formes d’onde 14 bits – 15 MHz
• Fonctions d’analyse : FFT, histogramme, diagramme d’œil
• Analyseurs intégrés : spectre, réseau (Bode), impédance
• Triggers avancés : edge, glitch, timeout, window

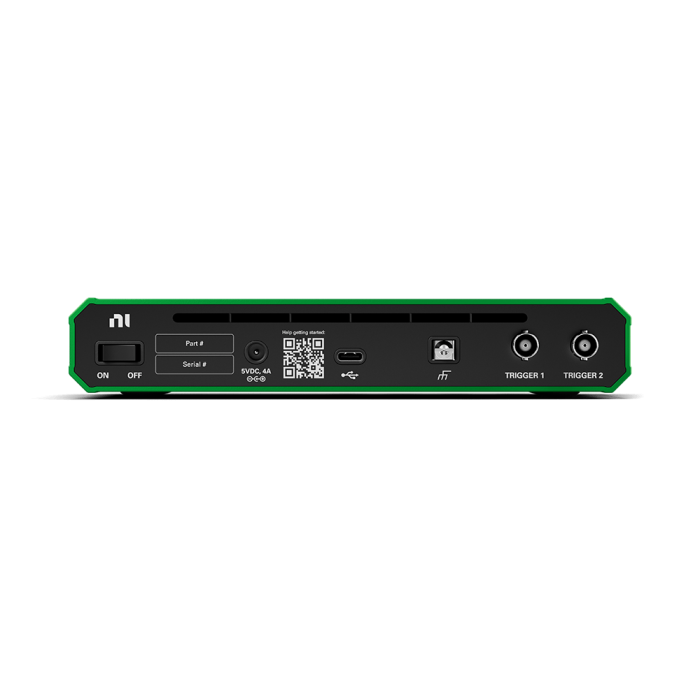

• Interface : USB 3.0 Type-C
• Logiciel : WaveForms + SDK (Python, C/C++, C#…)

Applications typiques

• Analyse de signaux haute fréquence
• Développement de systèmes électroniques rapides
• Validation de cartes numériques et RF basiques
• Analyse de protocoles rapides
• Tests en laboratoire R&D
• Debug avancé de systèmes embarqués

Pourquoi choisir l’ADP2450

• Performance élevée avec 200 MHz de bande passante
• Acquisition rapide jusqu’à 1 GS/s
• Solution compacte et polyvalente
• Outils d’analyse avancés intégrés
• Idéal pour les signaux rapides et complexes
