Oscilloscope mixte USB haute résolution 12 bits 100 MHz : ADP2440 | DIGILENT

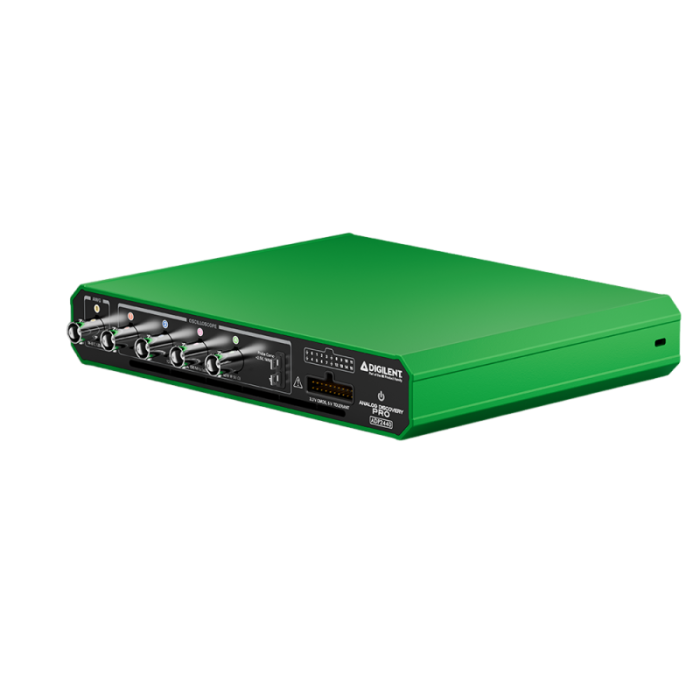

L’Analog Discovery Pro ADP2440 est un oscilloscope mixte USB haute performance conçu pour les ingénieurs nécessitant une solution complète et flexible de test et mesure.

• Instrument multifonction : oscilloscope, générateur, analyseur logique

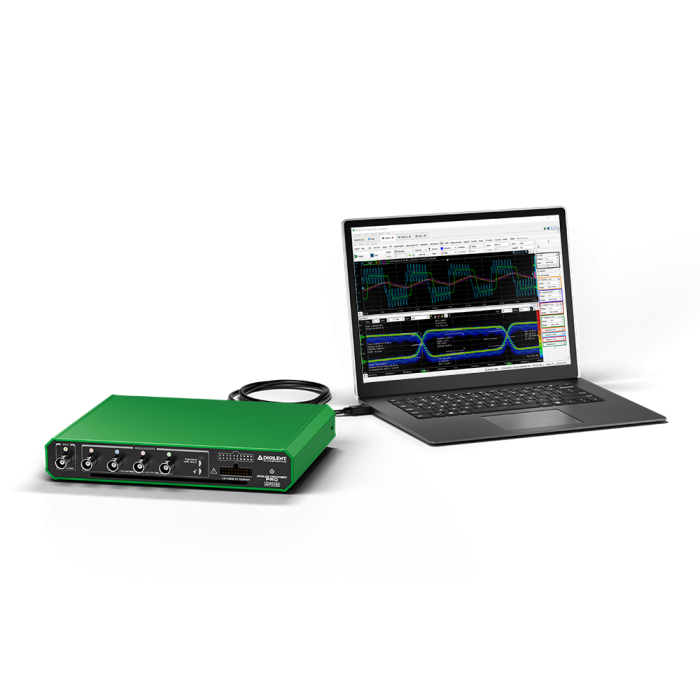

• Connexion USB 3.0 pour une utilisation simple avec PC
• Compatible logiciel WaveForms pour une analyse avancée

Avantages

• Instrument tout-en-un réduisant le besoin d’équipements multiples
• Résolution 12 bits offrant une meilleure précision que les oscilloscopes standards
• Bande passante 100 MHz adaptée aux applications électroniques et embarquées
• 16 voies numériques pour l’analyse de protocoles
• Logiciel WaveForms complet avec nombreuses fonctions d’analyse
• Grande flexibilité d’utilisation en laboratoire ou en mobilité

Caractéristiques principales

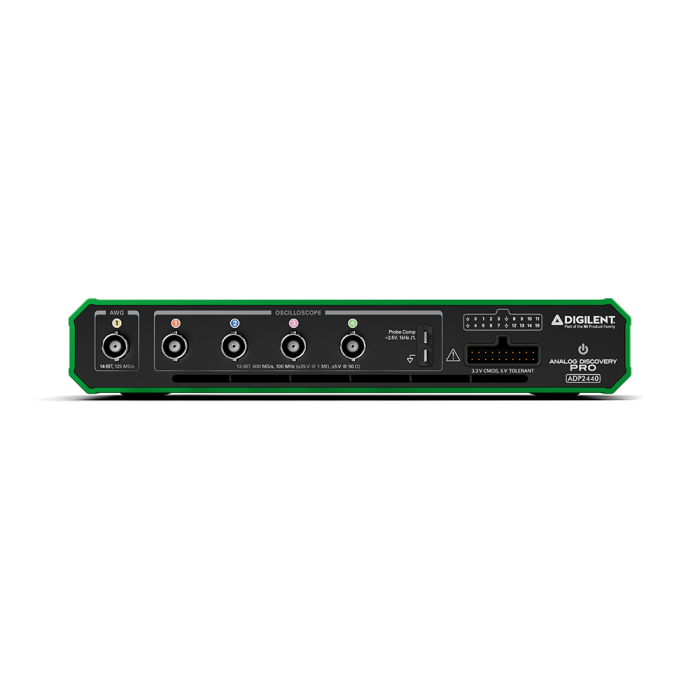

• 4 voies analogiques avec connecteurs BNC
• Résolution : 12 bits
• Bande passante : 100+ MHz
• Taux d’échantillonnage : jusqu’à 600 MS/s
• Entrée tension : jusqu’à ±25 V
• 16 entrées/sorties numériques (jusqu’à 1.2 GS/s)
• Générateur de formes d’onde 14 bits – 15 MHz
• Fonctions d’analyse : FFT, histogramme, diagramme d’œil
• Analyseurs intégrés : spectre, Bode, impédance
• Triggers avancés : edge, pulse, glitch, timeout

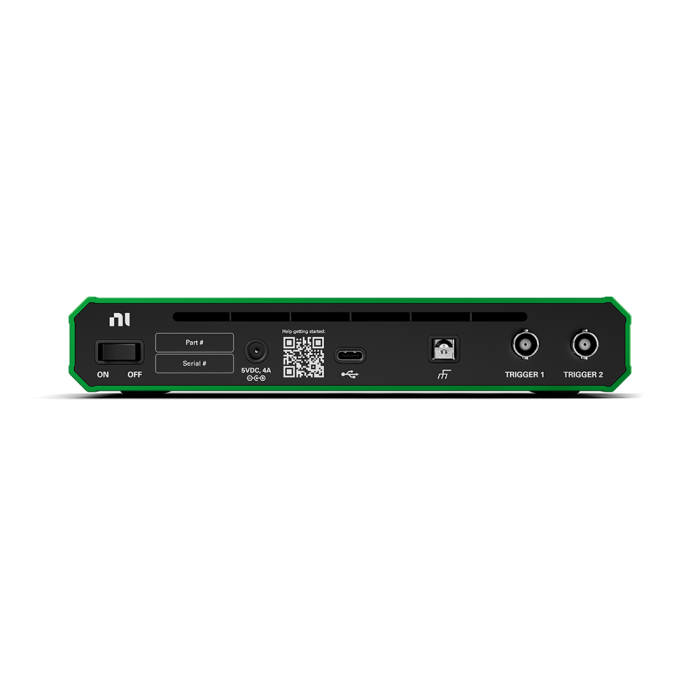

• Interface : USB 3.0 Type-C
• Logiciel : WaveForms + SDK (Python, C/C++, C#…)

Applications typiques

• Développement de systèmes embarqués
• Validation et debug de cartes électroniques
• Analyse de protocoles (SPI, I2C, UART, CAN…)
• Tests en laboratoire R&D
• Mesures mixtes analogiques et numériques
• Formation et enseignement en électronique

Pourquoi choisir l’ADP2440

• Haute précision grâce à la résolution 12 bits
• Polyvalence maximale avec plusieurs instruments intégrés
• Gain de place et réduction des coûts (solution tout-en-un)
• Écosystème logiciel puissant pour automatisation et analyse
• Adapté aux ingénieurs exigeants en test et mesure
