Description

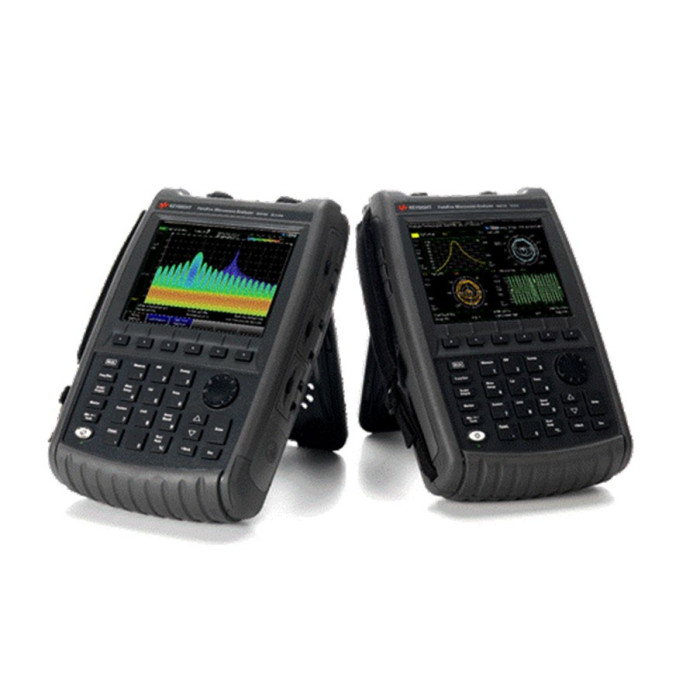

Le Keysight N9953B est un analyseur portable « tout-en-un » associant Cable & Antenna Test (CAT), Vector Network Analyzer (VNA) et analyseur de spectre pour des mesures jusqu’à 54 GHz. Conçu pour le terrain, il embarque un châssis IP53, un écran 6,5″ lisible en extérieur et une autonomie d’environ 4 heures. Les options d’analyse avancée (RTSA jusqu’à 120 MHz d’instantané, enregistrements I/Q, EMI, Noise Figure, OTA 4G/5G, référence 10 MHz, GNSS) en font un instrument de référence pour la qualification de systèmes RF en mobilité.
Avantages :
- Trois instruments en un (CAT/VNA/SA) pour réduire la charge utile et multiplier les scénarios de mesure sur site.
- Couverture étendue jusqu’à 54 GHz (mmWave) pour 5G FR2, radar, liaisons micro-ondes et satcom.
- Analyse temps réel (option RTSA 10/40/120 MHz) pour capturer interférences fugaces et coexistence spectrale.
- Mesures réseau précises : S-paramètres, domaine temporel (gating), TDR en option pour défauts de câbles.
- Robustesse & mobilité : IP53, –10…+55 °C, ≈ 3,3 kg, batteries échangeables.
Caractéristiques principales :
- Plage de fréquences : jusqu’à 54 GHz en analyse spectrale ; VNA/CAT selon configuration.
- CAT : DTF, RL/VSWR, pertes câble, localisation de défauts (TDR en option).
- VNA : S11…S22, mesures en domaine temporel, options VVM/mixte, calibration terrain (ECal, kits mécaniques).
- SA/RTSA : spectre classique, spectrogramme, channel scanner, RTSA 10/40/120 MHz (option), POI réduit.
- Génération RF : générateur de poursuite et/ou source CW selon options pour caractériser filtres/chaînes RF.
- Sync & I/O : entrée/sortie 10 MHz, sortie IF, USB, LAN, contrôle et reporting à distance.
- Ergonomie : interface intuitive, écran outdoor 6,5″, autonomie typique ≈ 4 h.
Applications typiques :
- 5G FR2 / mmWave : vérification de canaux, coexistence spectrale, alignement et troubleshooting interférences.
- Satcom & micro-ondes : qualification de liaisons, mesures sur faisceaux hertziens, dépannage PTP/PTMP.
- Radar & défense : analyses sur sites d’essais, contrôle de front-ends RF, mesures impulsionnelles.
- Maintenance câbles/antennes : DTF/VSWR, localisation de défauts, validation de réseaux RF.
Pourquoi choisir le N9953B :
Parce qu’il rassemble CAT/VNA/SA dans un instrument durci et autonome avec des outils temps réel et de génération RF jusqu’à 54 GHz, pour qualifier, dépanner et documenter vos systèmes RF directement sur le terrain avec une efficacité maximale.
