Description

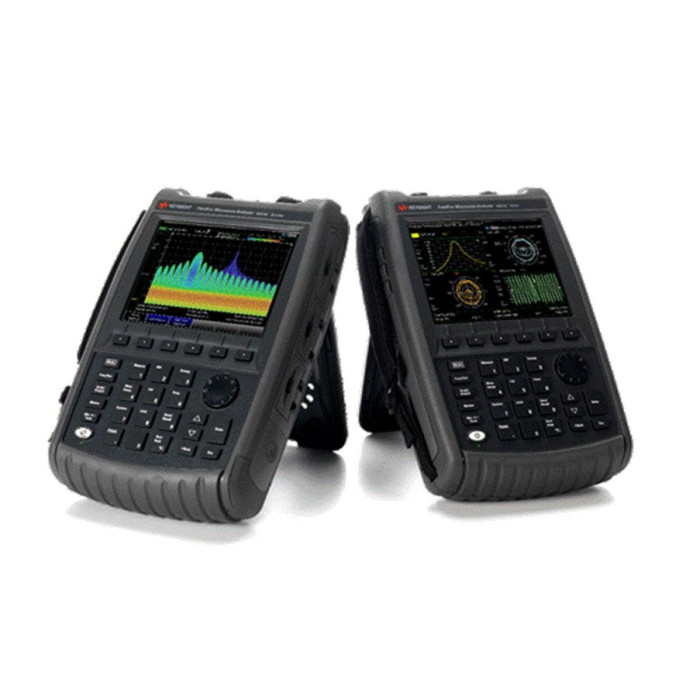

Le N9917B est un analyseur de terrain tout-en-un réunissant Cable & Antenna Test (CAT), VNA et analyseur de spectre jusqu’à 18 GHz. Conçu pour la maintenance et la qualification sur site, il associe une mécanique IP53, un écran 6,5″ lisible en extérieur et une autonomie typique de 4 heures. Des options avancées (RTSA instantané 10/40/120 MHz, acquisition I/Q, EMI, Noise Figure, OTA 4G/5G, GNSS/10 MHz) complètent l’instrument pour des diagnostics RF exhaustifs.
Avantages :
- Trois instruments en un (CAT/VNA/SA) pour réduire la charge utile et accélérer les interventions.
- Mesures réseau fiables : S-paramètres, gating temporel, TDR en option pour défauts de câbles.
- Analyse temps réel (RTSA) pour capturer les événements fugitifs et la coexistence spectrale.
- Robustesse terrain : IP53, -10 °C à +55 °C, batterie échangeable.
- Traçabilité : enregistrements I/Q, rapports et contrôle à distance via LAN/USB.
Caractéristiques principales :
- Plage de fréquences : jusqu’à 18 GHz (SA et VNA).
- CAT : DTF, RL/VSWR, pertes câble, localisation de défauts (TDR opt.).
- VNA : S11…S22, mesures en domaine temporel, options VVM/mixte.
- SA/RTSA : spectre classique, spectrogramme, channel scanner, RTSA 10/40/120 MHz (opt.).
- Génération RF : générateur de poursuite et/ou source CW (selon configuration).
- Interfaces : USB, LAN, entrée/sortie 10 MHz, sortie IF, contrôle distant.
- Ergonomie : 6,5″ outdoor, ≈ 3,3 kg, autonomie ≈ 4 h.
Applications typiques :
- Sites cellulaires sub-6 GHz : audit antennes/feeder, VSWR, DTF, interférences.
- PMR, aéro & défense : vérification de front-ends RF, filtres, amplis, duplexeurs.
- Backhaul micro-ondes : mesure de liaisons, dépannage en environnement contraint.
Pourquoi choisir N9917B :
Parce qu’il rassemble CAT/VNA/SA dans un outil robuste et autonome, extensible par RTSA/IQ/EMI/NF/OTA, pour qualifier, dépanner et documenter vos installations RF jusqu’à 18 GHz avec une seule référence.
