Description

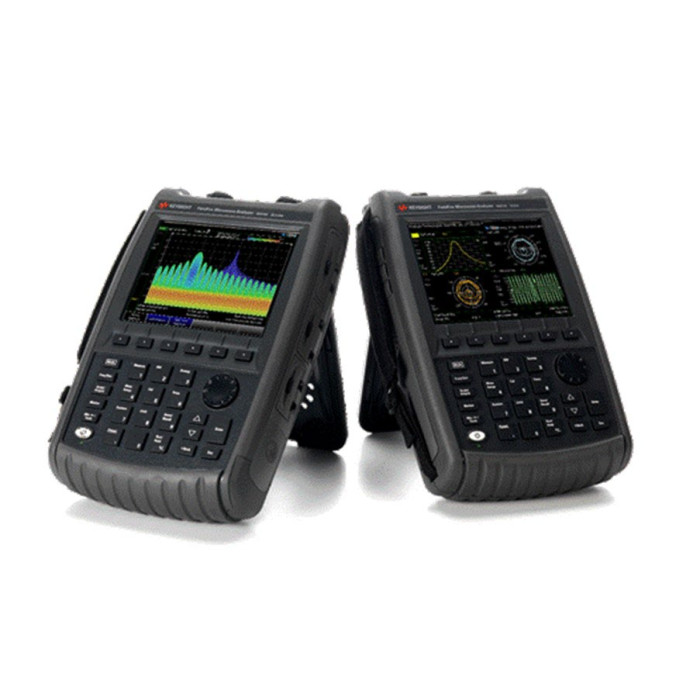

Le Keysight N9951B est un analyseur portable « tout-en-un » combinant Cable & Antenna Test (CAT), Vector Network Analyzer (VNA) et analyseur de spectre jusqu’à 44 GHz. Conçu pour le terrain, il associe un châssis IP53, un écran 6,5″ lisible en extérieur et une autonomie typique ~4 h. Des options avancées (RTSA jusqu’à 120 MHz d’instantané, enregistrements I/Q, EMI, Noise Figure, OTA 4G/5G, référence 10 MHz) en font une plateforme polyvalente pour qualifier, dépanner et documenter vos systèmes RF en mobilité.
Avantages :
- Trois instruments en un (CAT/VNA/SA) pour réduire la charge utile et accélérer les interventions.
- Couverture étendue jusqu’à 44 GHz pour backhaul micro-ondes, défense et satcom.
- Analyse temps réel (option RTSA 10/40/120 MHz) pour capter interférences et événements fugaces.
- Mesures réseau précises : S-paramètres, analyse domaine temporel (gating), TDR en option.
- Robustesse & mobilité : IP53, –10…+55 °C, ≈ 3,3 kg, batteries échangeables.
Caractéristiques principales :
- Plage de fréquences : jusqu’à 44 GHz (SA) ; VNA/CAT selon configuration.
- CAT : DTF, RL/VSWR, pertes câble, localisation de défauts (TDR en option).
- VNA : S11…S22, mesures en domaine temporel, options VVM/mixte, calibrations terrain (ECal/kits mécaniques).
- SA/RTSA : spectre, spectrogramme, channel scanner, RTSA 10/40/120 MHz (option), POI réduit.
- Génération RF : générateur de poursuite et/ou source CW (selon options) pour caractériser filtres/chaînes RF.
- Sync & I/O : entrée/sortie 10 MHz, sortie IF, USB, LAN, contrôle et reporting à distance.
- Ergonomie : interface intuitive, écran outdoor 6,5″, autonomie typique ≈ 4 h.
Applications typiques :
- Backhaul & faisceaux hertziens : qualification de liaisons, alignement, dépannage.
- Satcom & défense : surveillance de spectre, mesures sur sites d’essais, analyse d’impulsions RF.
- Cellulaire sub-6 et bandes supérieures : audit de sites, coexistence radio, troubleshooting RFI/EMI.
- Maintenance câbles/antennes : DTF/VSWR, localisation de défauts, validation de réseaux RF.
Pourquoi choisir le N9951B :
Parce qu’il rassemble CAT/VNA/SA dans un instrument durci et autonome couvrant jusqu’à 44 GHz, avec des outils temps réel et de génération RF pour des diagnostics complets et documentés directement sur le terrain.
