Description

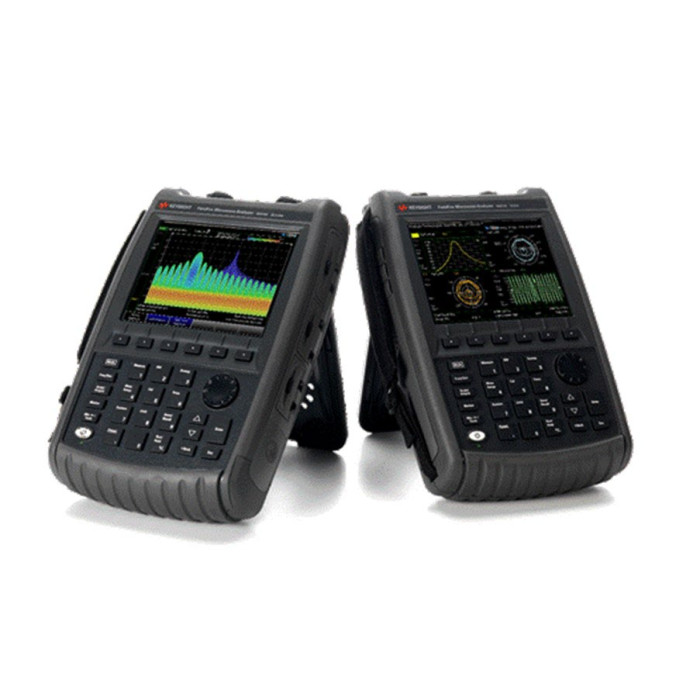

Le Keysight N9950B est un analyseur portable « tout-en-un » associant Cable & Antenna Test (CAT), Vector Network Analyzer (VNA) et analyseur de spectre jusqu’à 32 GHz. Conçu pour les opérations de terrain, il combine un châssis IP53, un écran 6,5″ lisible en extérieur et une autonomie typique ~4 h. Les options d’analyse (RTSA 10/40/120 MHz, enregistrements I/Q, EMI, Noise Figure, OTA 4G/5G, référence 10 MHz) en font un instrument polyvalent et évolutif pour la qualification, le dépannage et la documentation de systèmes RF en mobilité.
Avantages :
- Trois instruments en un (CAT/VNA/SA) pour réduire la charge utile et accélérer les interventions.
- Couverture jusqu’à 32 GHz adaptée aux micro-ondes (X/Ku), backhaul et satcom.
- Analyse temps réel en option (RTSA) pour capturer les interférences et événements fugaces.
- Mesures réseau précises : S-paramètres, analyse domaine temporel (gating), TDR en option.
- Robustesse & mobilité : IP53, –10…+55 °C, ≈ 3,3 kg, batterie échangeable.
Caractéristiques principales :
- Plage de fréquences : jusqu’à 32 GHz en analyse spectrale ; VNA/CAT selon configuration.
- CAT : DTF, RL/VSWR, pertes câble, localisation de défauts (TDR en option).
- VNA : S11…S22, mesures en domaine temporel, options VVM/mixte, calibrations terrain (ECal/kits mécaniques).
- SA/RTSA : spectre, spectrogramme, channel scanner, RTSA 10/40/120 MHz (option), POI réduit.
- Génération RF : générateur de poursuite et/ou source CW (selon options) pour caractériser filtres/chaînes RF.
- Sync & I/O : entrée/sortie 10 MHz, sortie IF, USB, LAN, contrôle et reporting à distance.
- Ergonomie : interface intuitive, écran outdoor 6,5″, autonomie typique ≈ 4 h.
Applications typiques :
- Satcom & micro-ondes : qualification de liaisons, alignement, dépannage PTP/PTMP.
- Backhaul & faisceaux hertziens : audit, mesure de pertes et optimisation de liens.
- Cellulaire sub-6 et bandes supérieures : coexistence radio, troubleshooting RFI/EMI.
- Maintenance câbles/antennes : DTF/VSWR, localisation de défauts, validation de réseaux RF.
Pourquoi choisir le N9950B :
Parce qu’il rassemble CAT/VNA/SA dans un instrument durci et autonome couvrant jusqu’à 32 GHz, avec des outils temps réel et de génération RF pour des diagnostics rapides, fiables et parfaitement documentés directement sur le terrain.
