Description

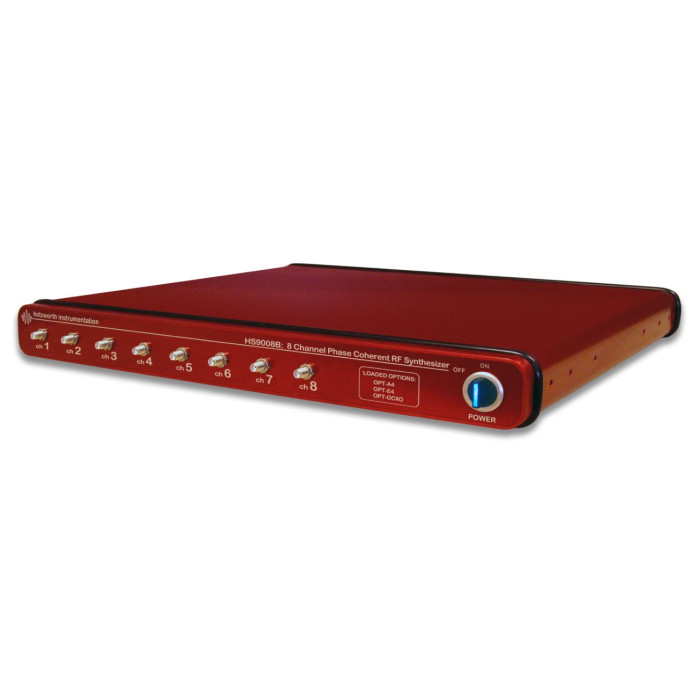

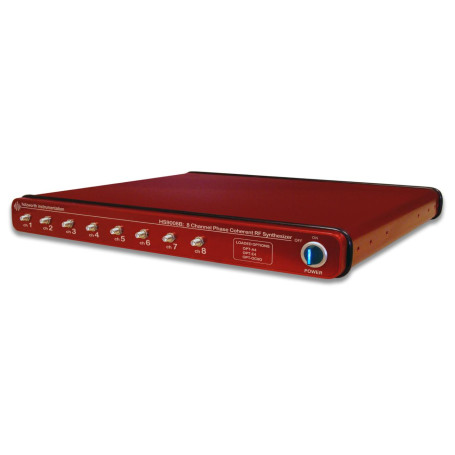

Les générateurs HS9000B de Holzworth Instrumentation sont des synthétiseurs RF multi-canaux de précision conçus pour offrir une pureté spectrale exceptionnelle, une stabilité de phase ultra-élevée et une parfaite cohérence entre voies. Basée sur une architecture propriétaire non-PLL (sans boucle à verrouillage de phase), la série HS9000B assure des signaux instantanément stables et indépendamment ajustables sur un maximum de 8 canaux, jusqu’à 6,7 GHz selon la configuration.
Cette conception garantit des performances optimales dans les applications exigeant une synchronisation stricte et un bruit de phase minimal : radar, 5G/mmWave, test satellite, défense, métrologie ou recherche avancée.
Avantages :
- Architecture non-PLL unique : signaux stables, sans bruit de boucle, ni réacquisition de phase.
- Phase cohérente entre canaux grâce à un sous-système de référence centralisé.
- Jusqu’à 8 canaux indépendants dans un châssis 1U compact et sans ventilateur.
- Grande flexibilité : fréquences configurables de 10 MHz à 6,7 GHz (jusqu’à 20 GHz en option).
- Modulations intégrées : AM, FM, PM, pulsée, balayage (sweep) et listes programmables.
- Commandes universelles : interfaces USB, Ethernet, RS-232 et GPIB, avec langage ASCII standard.
- Calibrage et garantie 2 ans : précision maintenue grâce au calibrage d’usine Holzworth.
Caractéristiques principales :
- Plage de fréquence : de 10 MHz à 6,7 GHz (12,5 GHz et 20 GHz en option).
- Nombre de canaux : configurable de 1 à 8 (HS9001B à HS9008B).
- Sorties RF : indépendantes et protégées contre les réflexions (jusqu’à +10 dBm).
- Références : OCXO interne 100 MHz, entrée/sortie 10 MHz ou 100 MHz, option externe 5–160 MHz.
- Puissance de sortie : typiquement de −100 dBm à +10 dBm selon configuration.
- Phase offset : 0 à 360 °, avec contrôle par pas de 0,1 °.
- Interfaces : USB, Ethernet (TCP port 9760), RS-232, GPIB, pilotage via GUI ou commandes ASCII.
- Châssis : format rack 1U, refroidissement passif, faible bruit thermique.
- Température de fonctionnement : 0 °C à +55 °C.
Applications typiques :
- Synchronisation de générateurs RF multi-voies pour systèmes radar et antennes actives.
- Tests de cohérence de phase et simulation de signaux multi-porteuses.
- Applications en métrologie de fréquence et laboratoires de recherche.
- Environnements de test 5G, satellite et défense.
- Plateformes de test automatisées via pilotage Ethernet/SCPI.
Pourquoi choisir la série HS9000B ?
Les synthétiseurs HS9000B associent la technologie non-PLL Holzworth à une intégration multi-canaux unique, assurant une pureté spectrale inégalée et une stabilité de phase absolue. Leur conception sans ventilateur, à refroidisseme
