Synthétiseur RF multi-canal à très faible bruit de phase : série HSX9100 | MAURY MICROWAVE

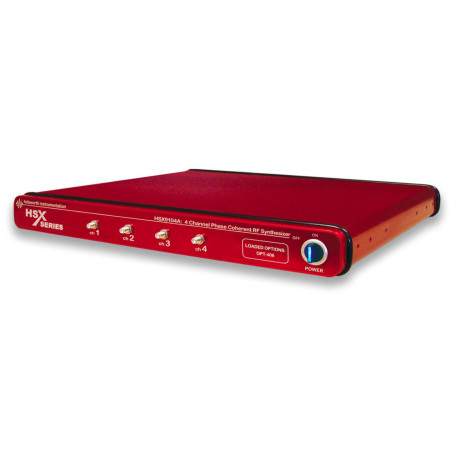

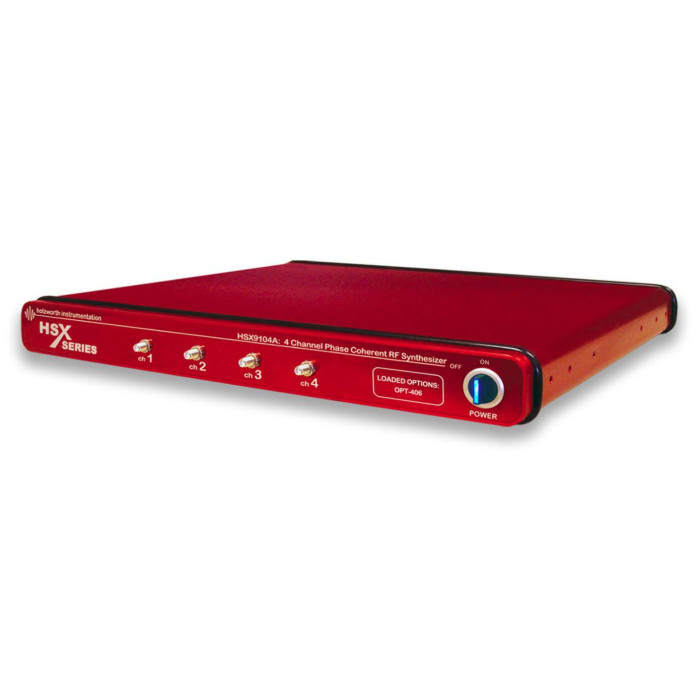

Les synthétiseurs RF multi-canaux de la série HSX9100 de Maury Microwave / Holzworth représentent le sommet de la génération de signaux RF à faible bruit de phase et à pureté spectrale élevée. Logés dans un châssis 1U compact, ils offrent jusqu’à 4 canaux indépendants, chacun pouvant être configuré individuellement en fréquence, amplitude et déphasage.

Grâce à leur architecture multi-boucles propriétaire et à un système de référence centralisé, ces synthétiseurs assurent une cohérence de phase parfaite entre les voies et une stabilité inégalée dans le temps. Conçus pour les environnements de test RF et micro-ondes les plus exigeants, ils couvrent une plage de fréquences configurable de 10 MHz à 40 GHz.

Avantages :

• Bruit de phase ultra-faible grâce à une architecture multi-boucles optimisée.
• Canaux indépendants et cohérents en phase : jusqu’à 4 sorties simultanées parfaitement synchronisées.
• Large couverture fréquentielle : 10 MHz à 3 GHz, 6 GHz, 12 GHz, 20 GHz ou 40 GHz selon configuration.
• Résolution exceptionnelle : pas de 0,001 Hz et résolution de phase de 0,1°.
• Plage dynamique étendue : de −110 dBm à +20 dBm par canal.
• Référence externe flexible : 10 / 100 / 1000 MHz (option ULN).
• Contrôle complet : USB, Ethernet, RS-232, GPIB – pilotage direct via LabVIEW™, MATLAB™, Python™ ou interface GUI.
• Format 1U compact pour intégration dans des racks de test automatisés.

Caractéristiques principales :

• Nombre de canaux : 1 à 4 indépendants (HSX9101A à HSX9104A).
• Fréquence de sortie : 10 MHz à 3 / 6 / 12 / 20 / 40 GHz selon options (OPT-103-X à OPT-140-X).
• Puissance de sortie calibrée : jusqu’à +20 dBm (réglable de −110 à +20 dBm selon modèle).
• Précision de niveau : ±0,7 à ±1,4 dB (selon plage et fréquence).
• Bruit de phase typique : −150 dBc/Hz à 10 kHz d’écart (20 GHz, sortie +10 dBm, option ULN).
• Pas de fréquence : 0,001 Hz.
• Phase offset : 0 à 359,88° (résolution 0,1°).
• Connecteurs RF : SMA, Super SMA ou 2,92 mm (selon gamme).
• Références internes : sorties 10 MHz et 100 MHz (±2 à +6 dBm, 50 Ω).
• Entrée de référence externe : 10 / 100 MHz (standard) ou 10 / 100 / 1000 MHz (OPT-ULN).
• Température de fonctionnement : 0 °C à +50 °C.
• Dimensions : 1U – 17" × 15" × 1.75" (432 × 381 × 44 mm).
• Poids : 11,3 kg max.
• Alimentation : 100–240 V AC, 47–63 Hz.

Applications typiques :

• Bancs de test radar et génération multi-canaux cohérente.
• Tests de métrologie RF / micro-ondes et validation de composants à faible bruit.
• Simulations de signaux 5G / SATCOM / défense.
• Mesures de stabilité de phase et cohérence temporelle.
• Applications de recherche et développement nécessitant une source RF ultra-stable.

Pourquoi choisir la série HSX9100 :

La série HSX9100 combine les avantages d’une architecture multi-boucles ultra-précise avec une flexibilité de configuration inégalée. Elle permet de remplacer plusieurs générateurs individuels par un seul instrument multi-canaux synchronisé, optimisant ainsi l’espace en rack et la performance globale du système de test. Avec son option ULN (Ultra Low Noise), elle atteint des niveaux de bruit de phase parmi les plus faibles du marché, répondant aux exigences des ingénieurs en métrologie, défense, télécommunications et recherche avancée.
